Эмулятор «Установка электроприводного центробежного насоса (УЭЦН)»

Заказать прайс

Единиц продано: 0

Количество просмотров: 0

“Интерактивные тренажеры частично или полностью заменяют производственную практику при профессиональном обучении и приравнены к техническим средствам обучения”

Федеральный закон «Об образовании в РФ»

Наши тренажерные комплексы соответствуют требованиям нормативных документов и выступают в роли технических средств обучения в рамках практической части подготовки.

УЭЦН – установка электроприводного центробежного насоса. ЭЦН относится к погружным бесштанговым насосным установкам. Оборудование УЭЦН состоит из погружной части, спускаемой в скважину вертикально на колонне НКТ, и наземной части соединенные между собой погружным силовым кабелем.

Заказать демонстрацию

    Оставить заявку на демо

    Мы не передаем данные клиентов третьим лицам. Они будут использованы только для нашего ответа Вам. Обязательные поля отмечены *

    Описание

    Эмулятор «Установка электроприводного центробежного насоса (УЭЦН)» представляет собой программно-аппаратный комплекс профессиональной подготовки, предназначенный для формирования и совершенствования практических навыков эксплуатации оборудования механизированной добычи нефти.

    Комплекс используется для изучения конструкции, принципа действия и режимов работы установки электроприводного центробежного насоса, а также для отработки практических операций по управлению оборудованием.

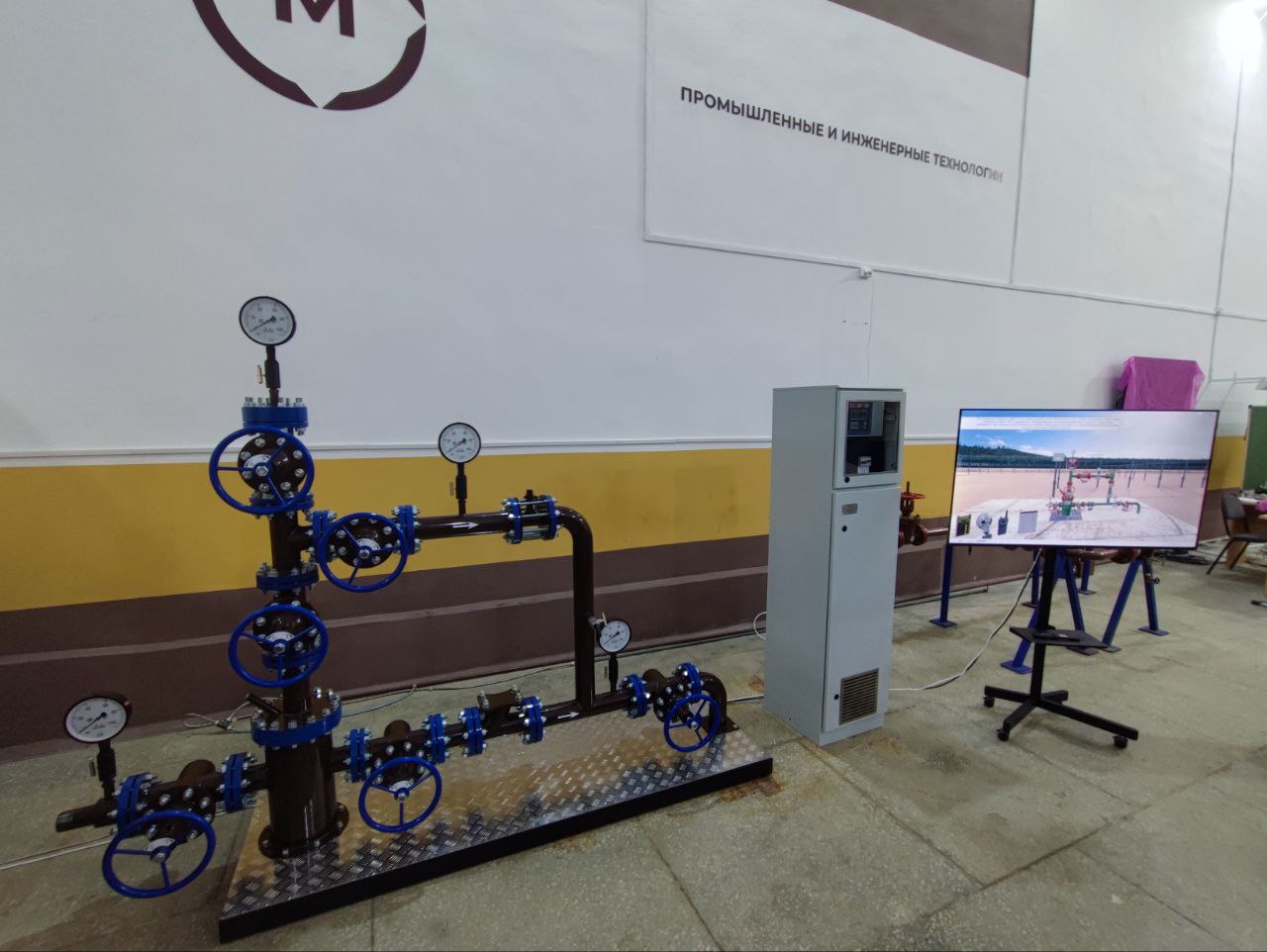

    Ключевой особенностью комплекса является применение реального технологического оборудования. В состав эмулятора входят действующая станция управления УЭЦН и элементы фонтанной арматуры. При этом работа скважины и процессы добычи нефти моделируются программно. Такой подход позволяет обеспечить высокую степень реализма обучения и безопасно воспроизводить различные режимы работы оборудования.

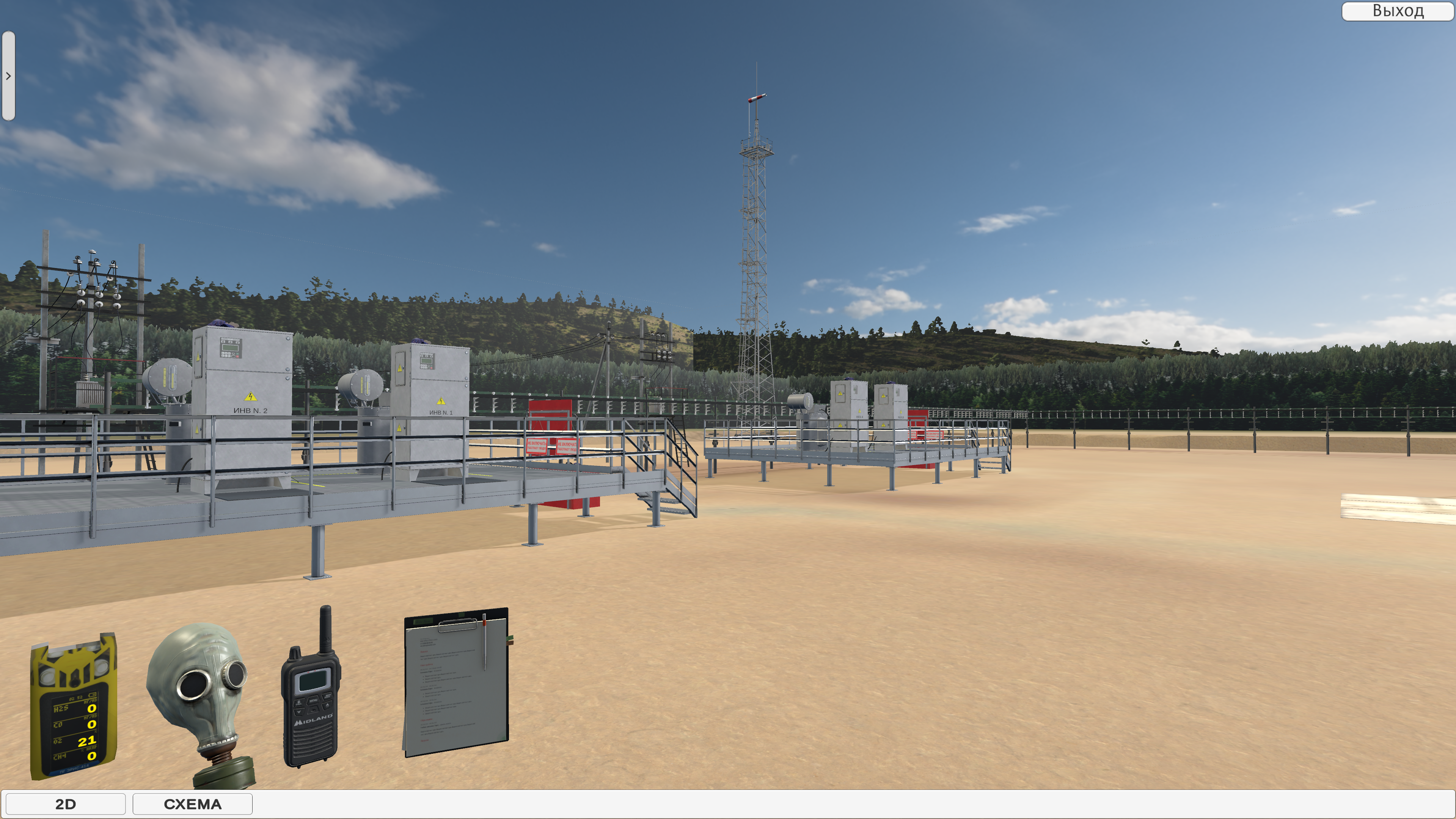

    Программная часть комплекса реализована в виде моделирования параметров работы скважины, контроля режимов функционирования установки УЭЦН, а также формирования различных технологических и аварийных ситуаций для отработки действий персонала.

    С использованием эмулятора обучаемые могут отрабатывать следующие практические навыки:

    • запуск и останов установки электроприводного центробежного насоса;

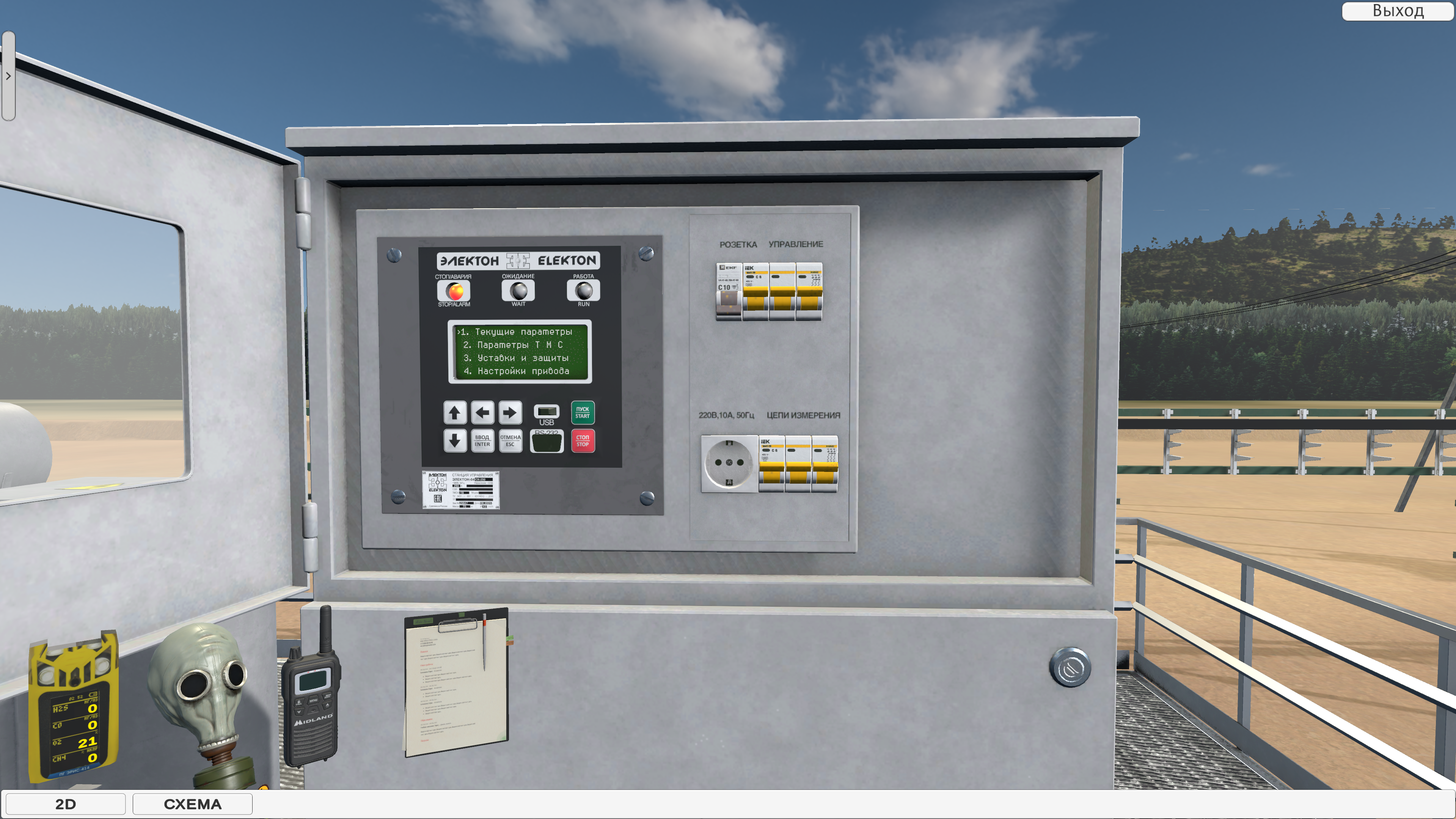

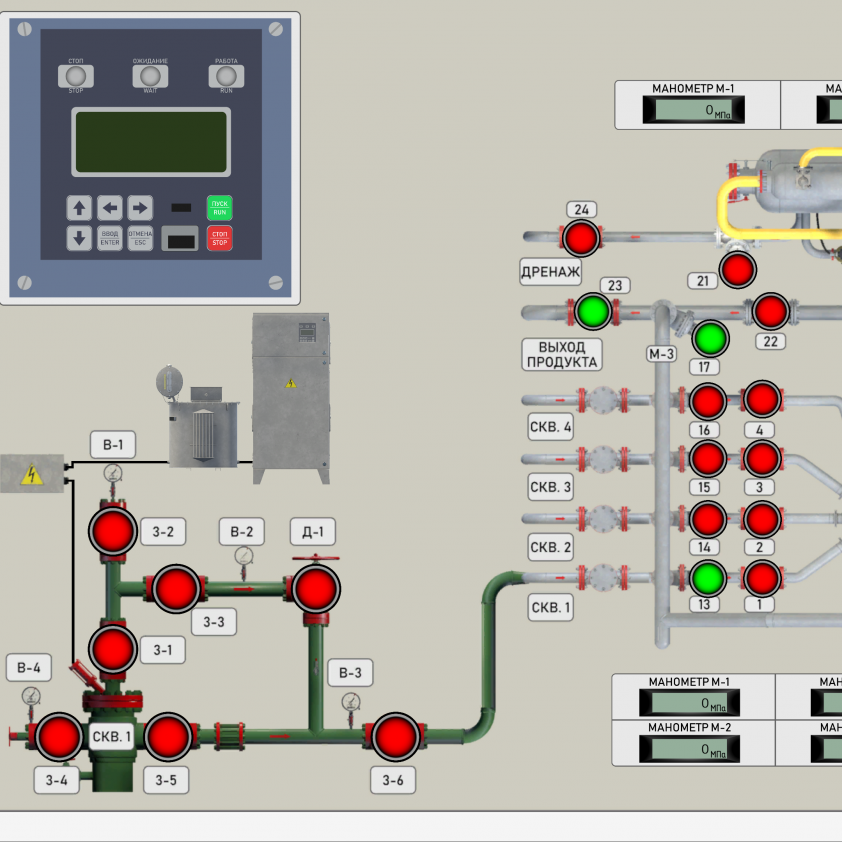

    • работа со станцией управления УЭЦН;
    • контроль технологических параметров работы оборудования;
    • диагностика неисправностей и отклонений в работе установки.

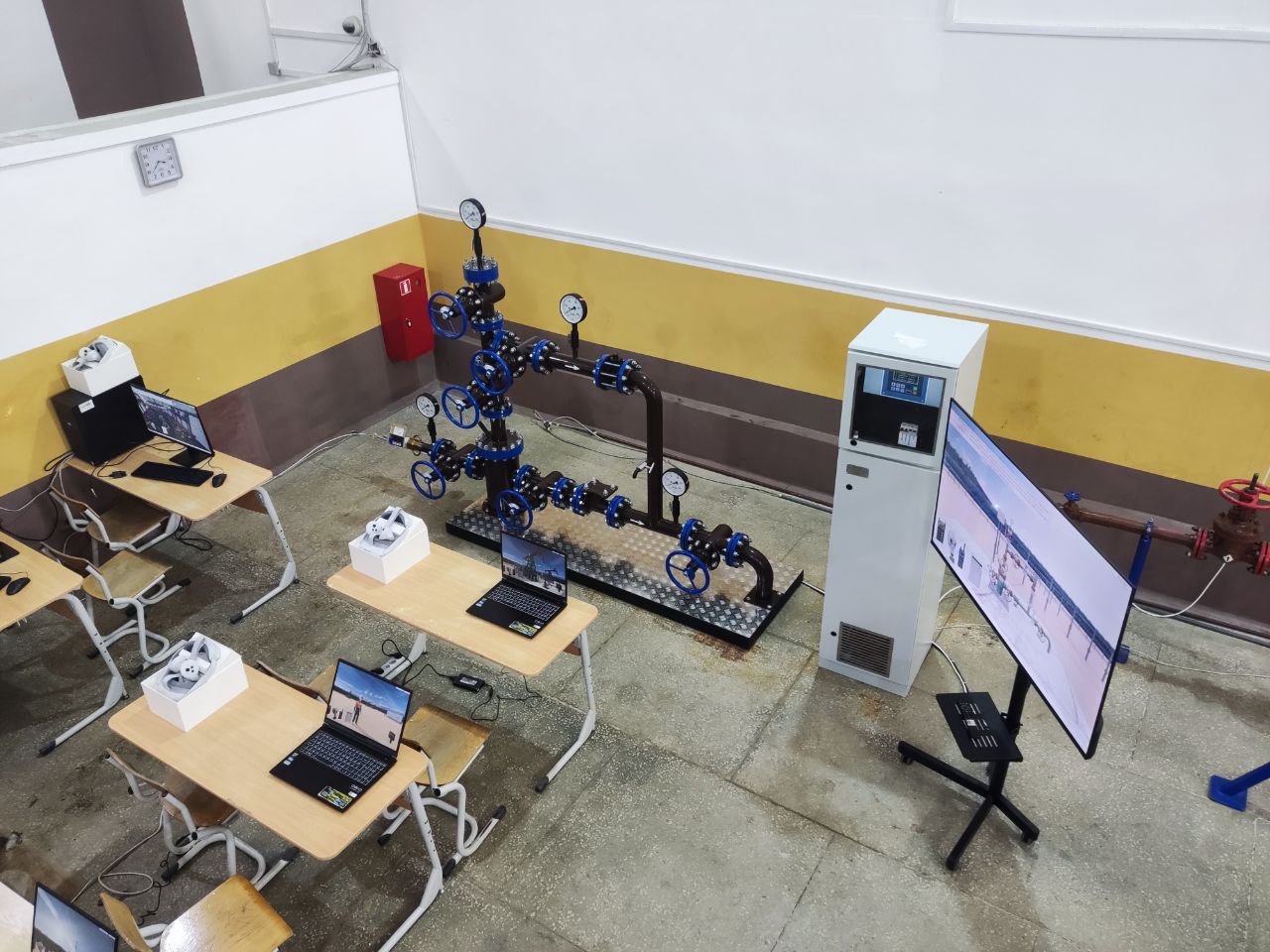

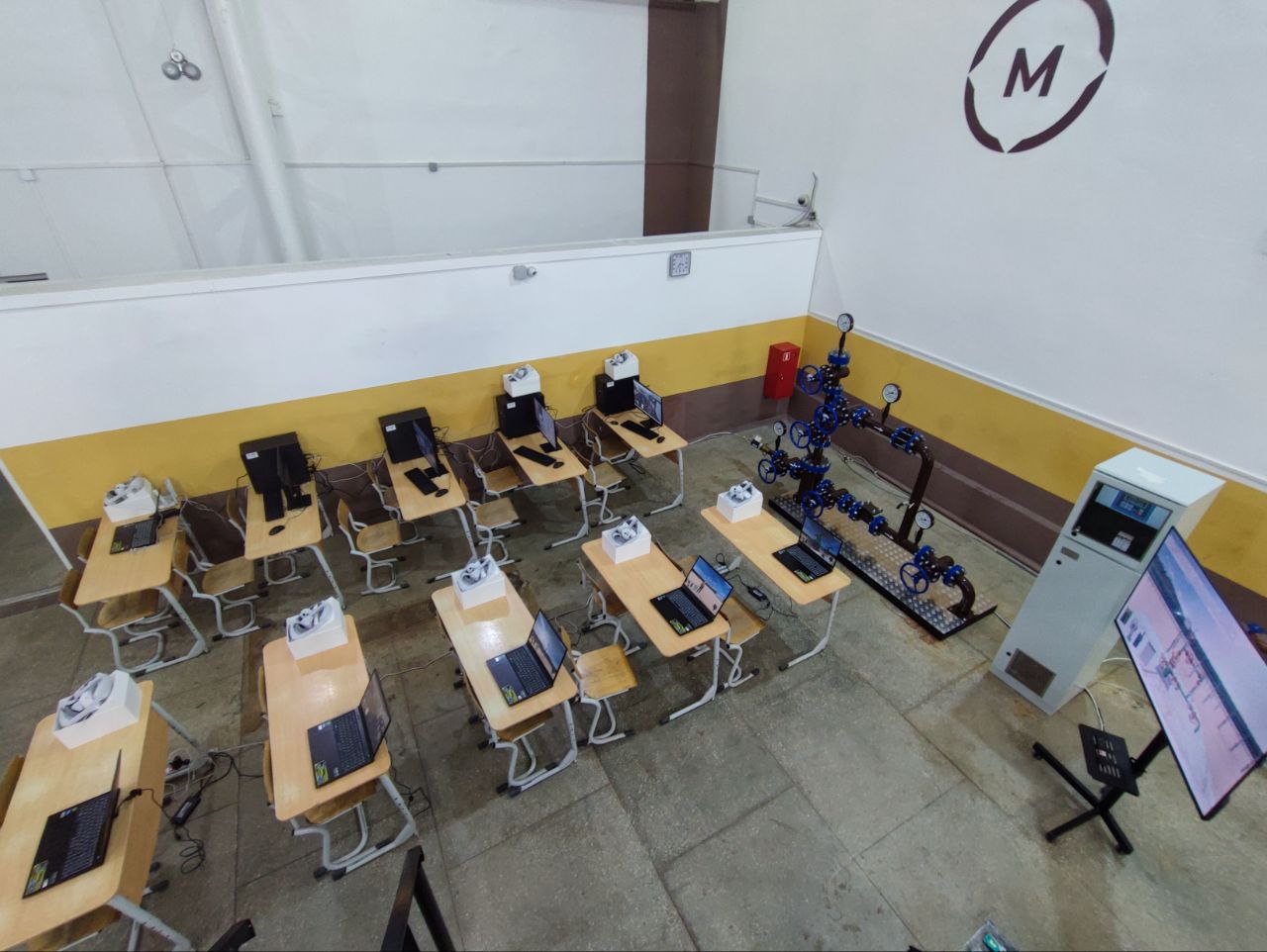

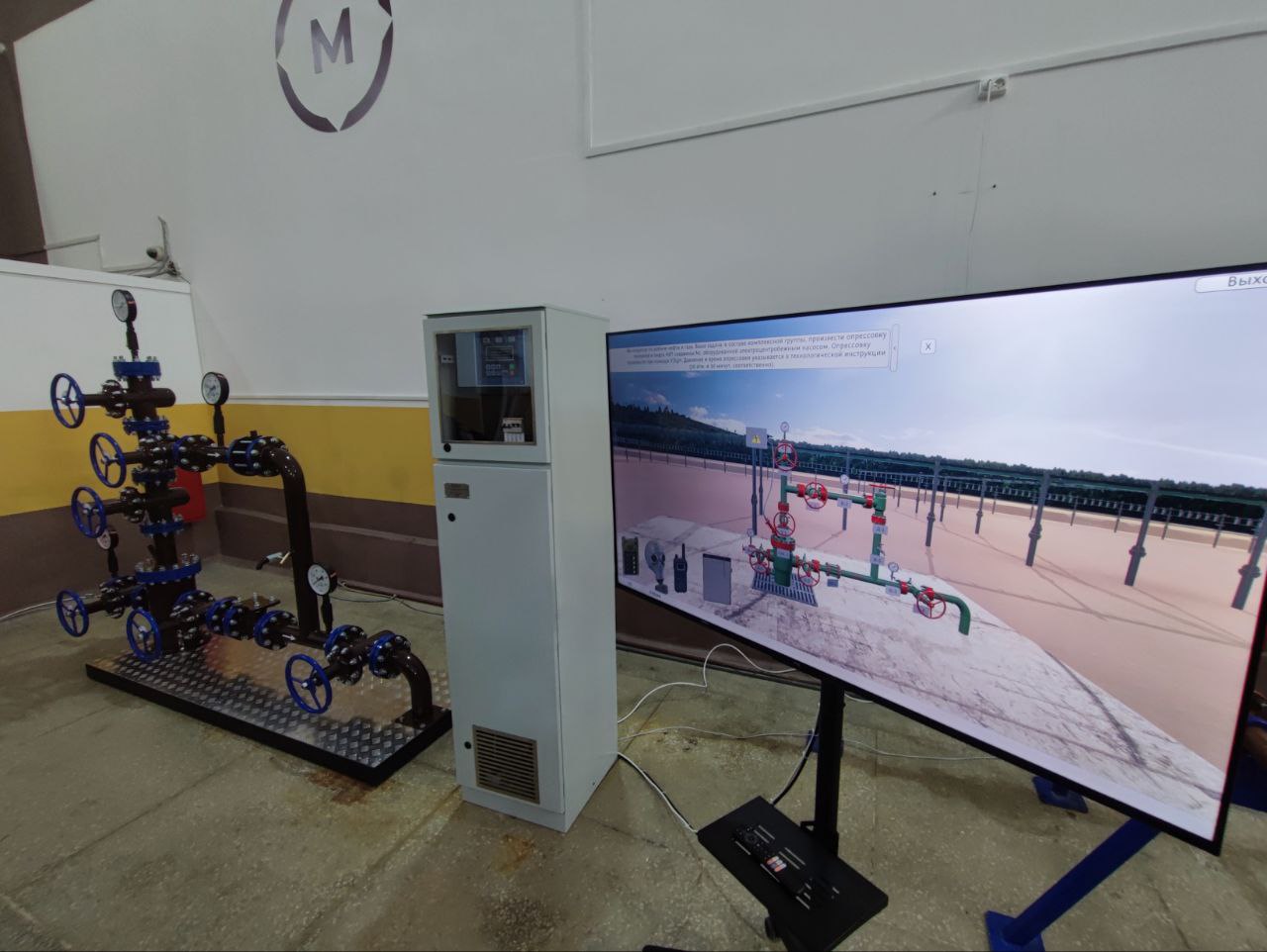

    Состав программно-аппаратного комплекса:

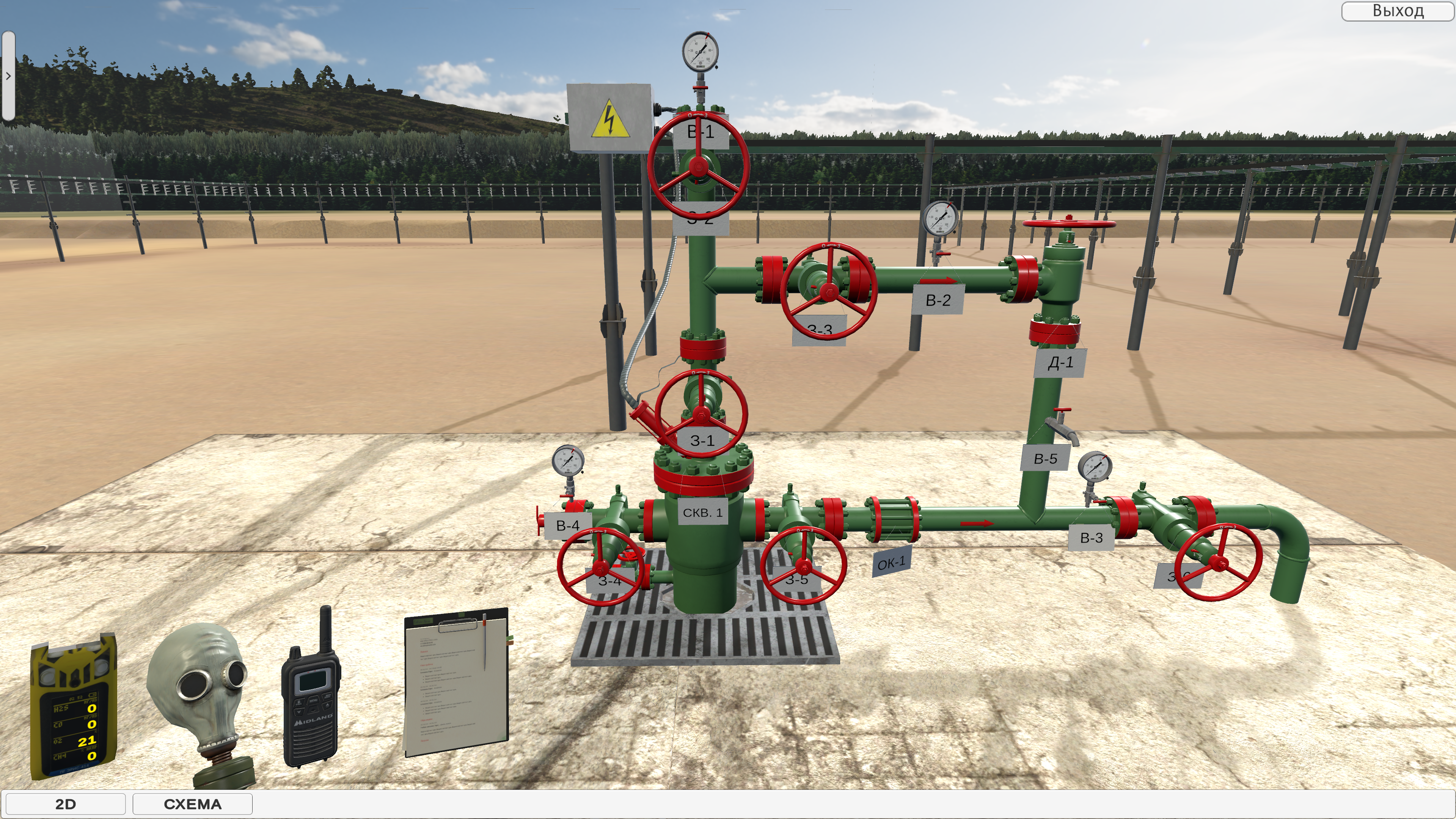

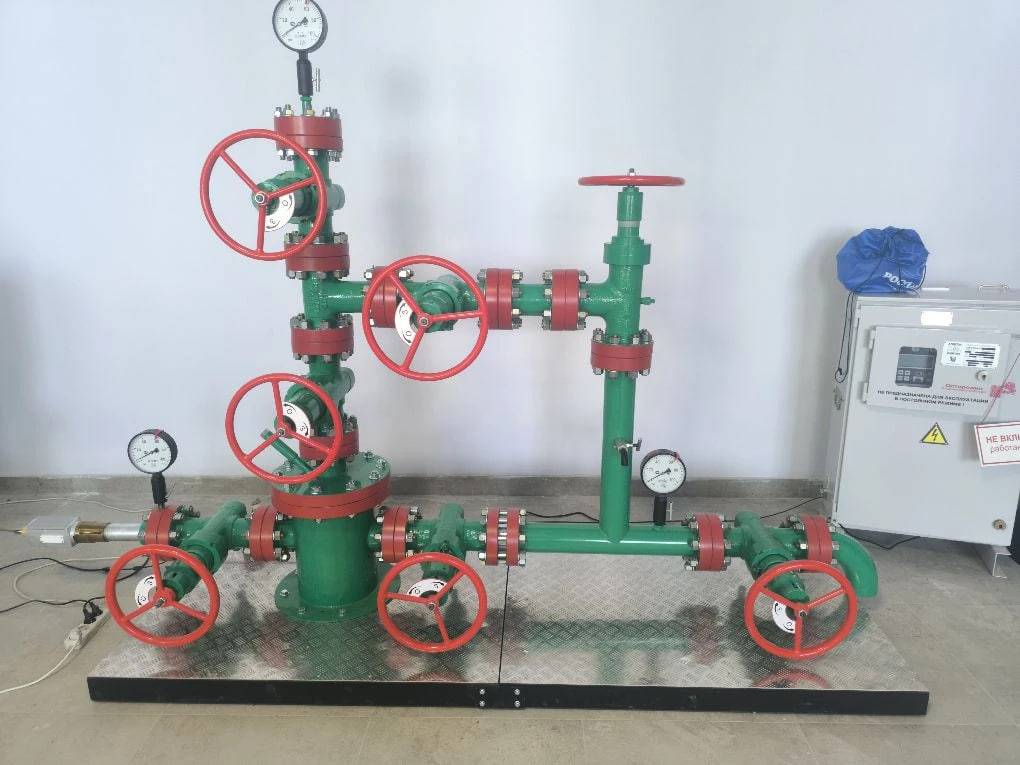

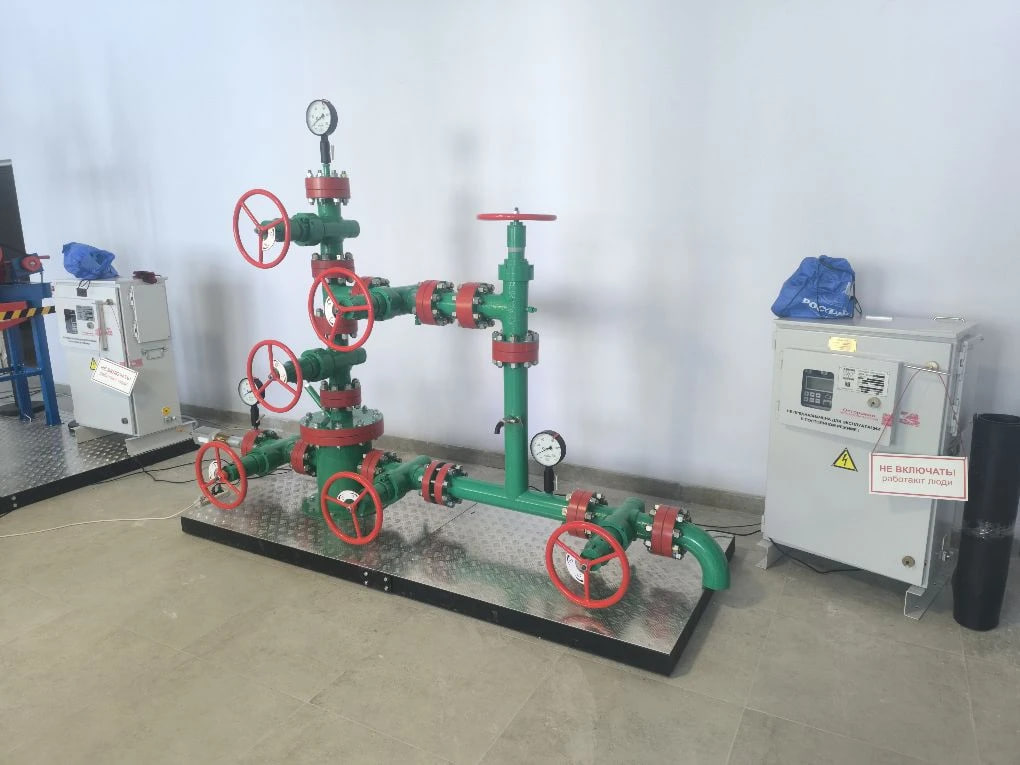

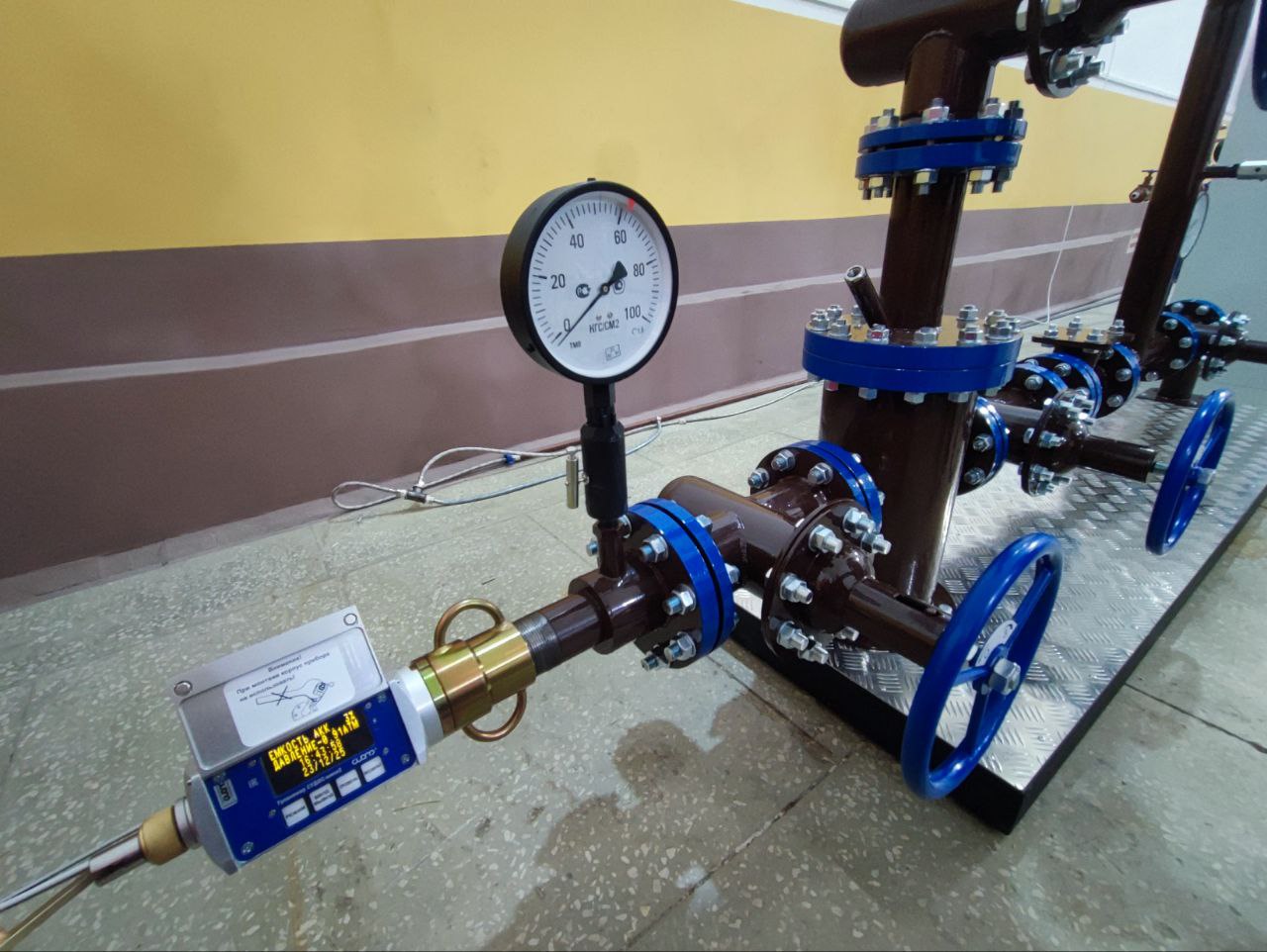

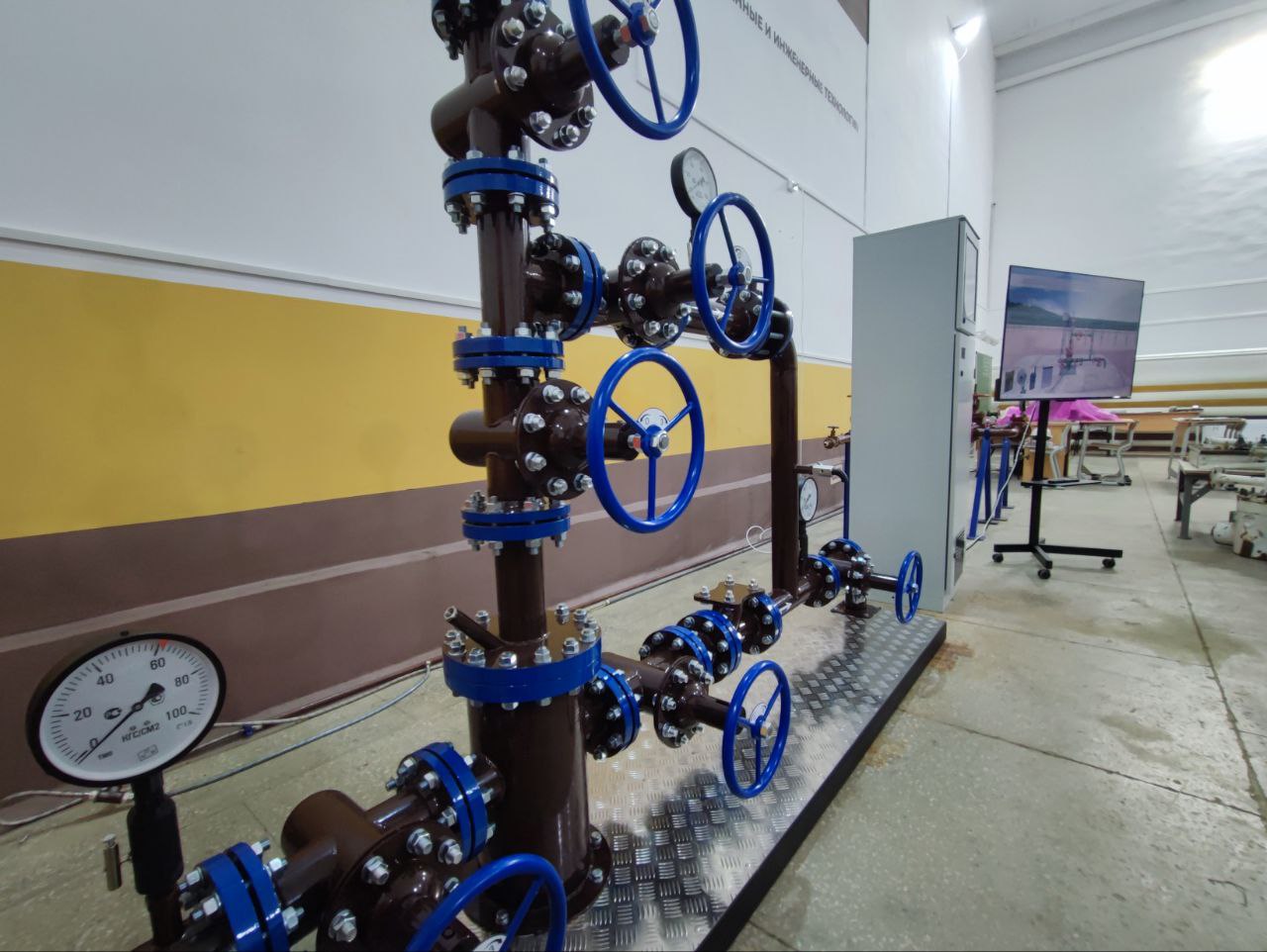

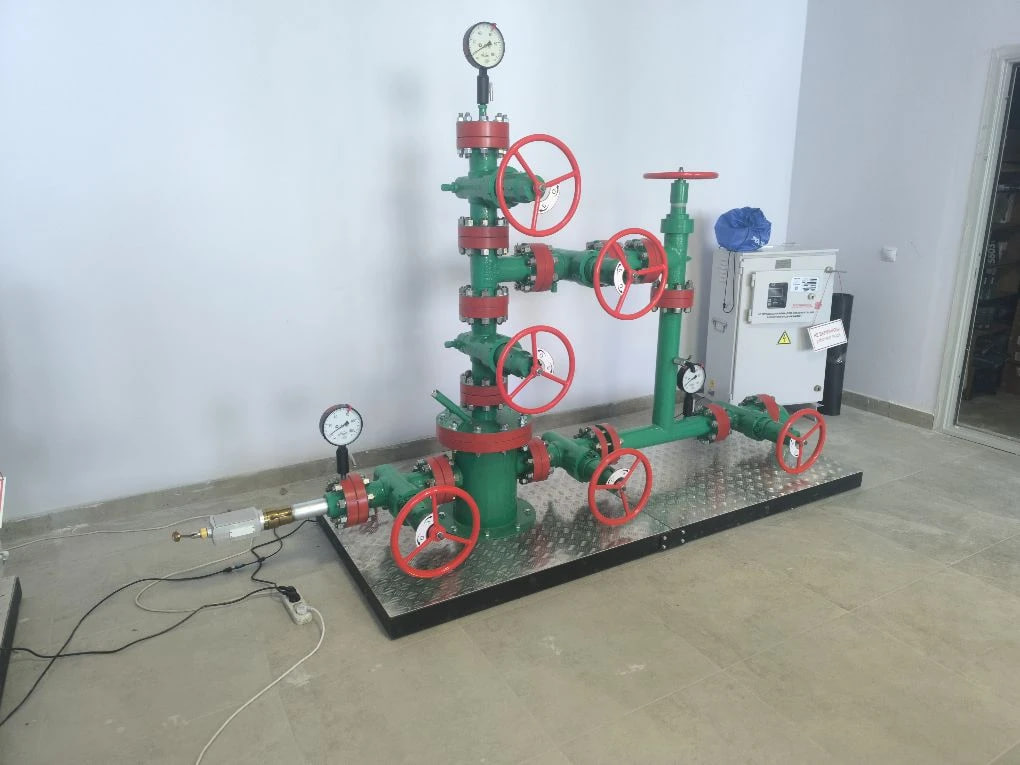

    • макет фонтанной арматуры;

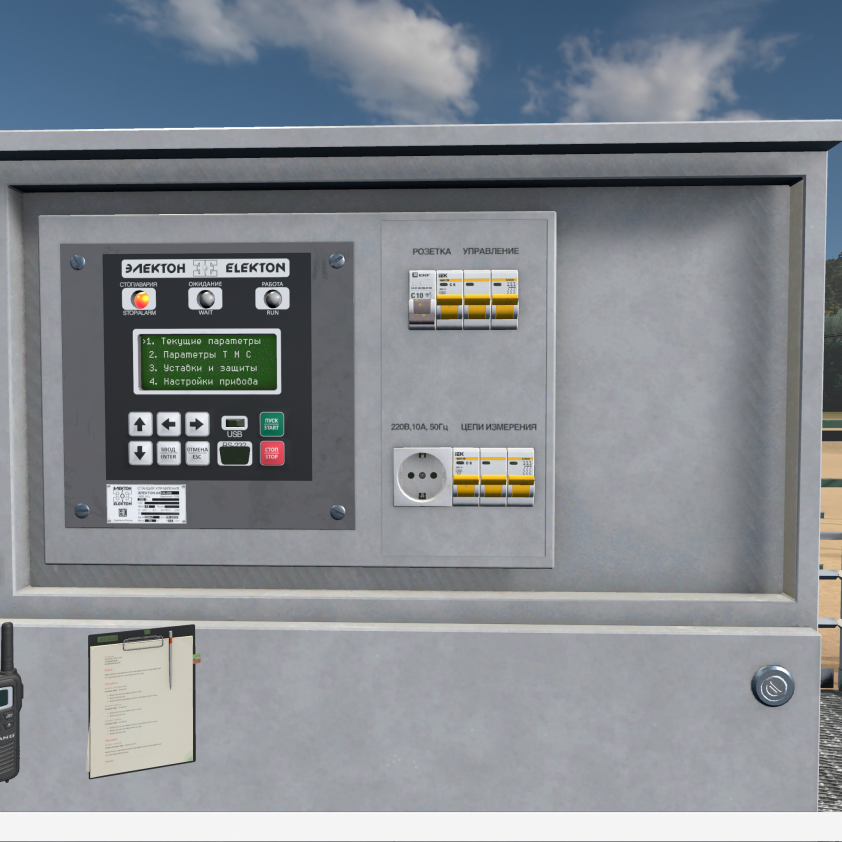

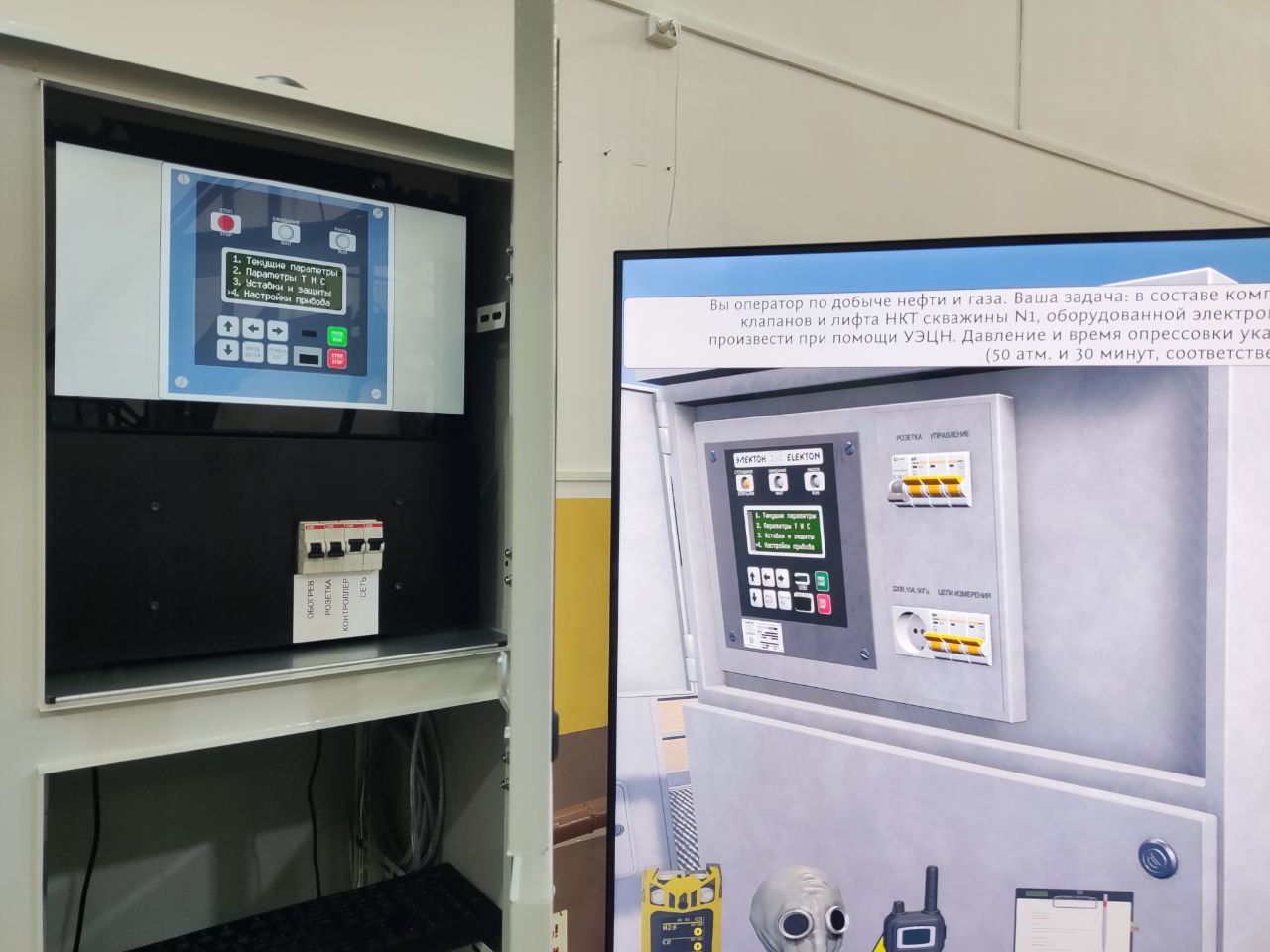

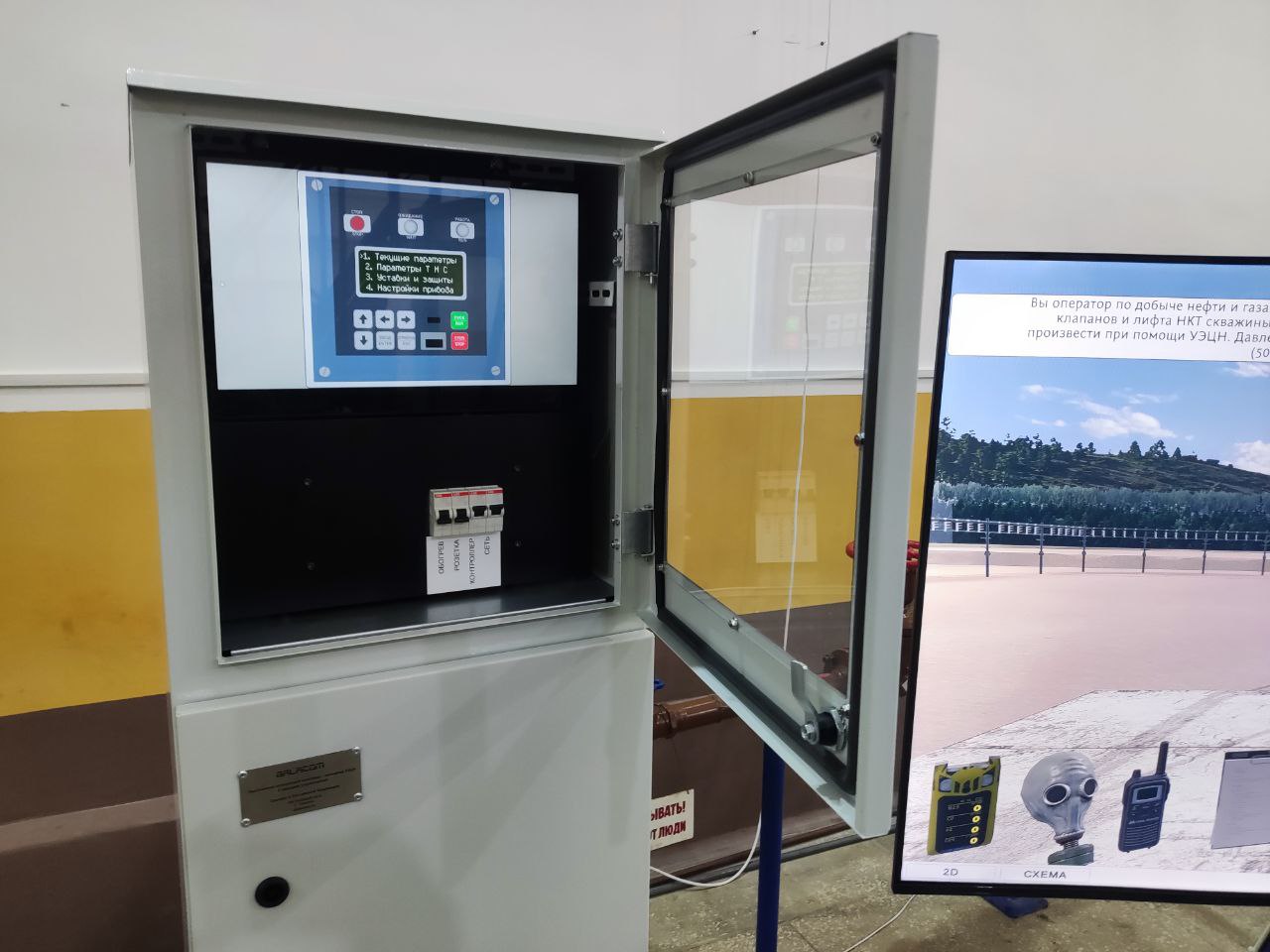

    • макет станции управления УЭЦН;
    • учебные стенды, посвященные конструкции и принципам работы УЭЦН;

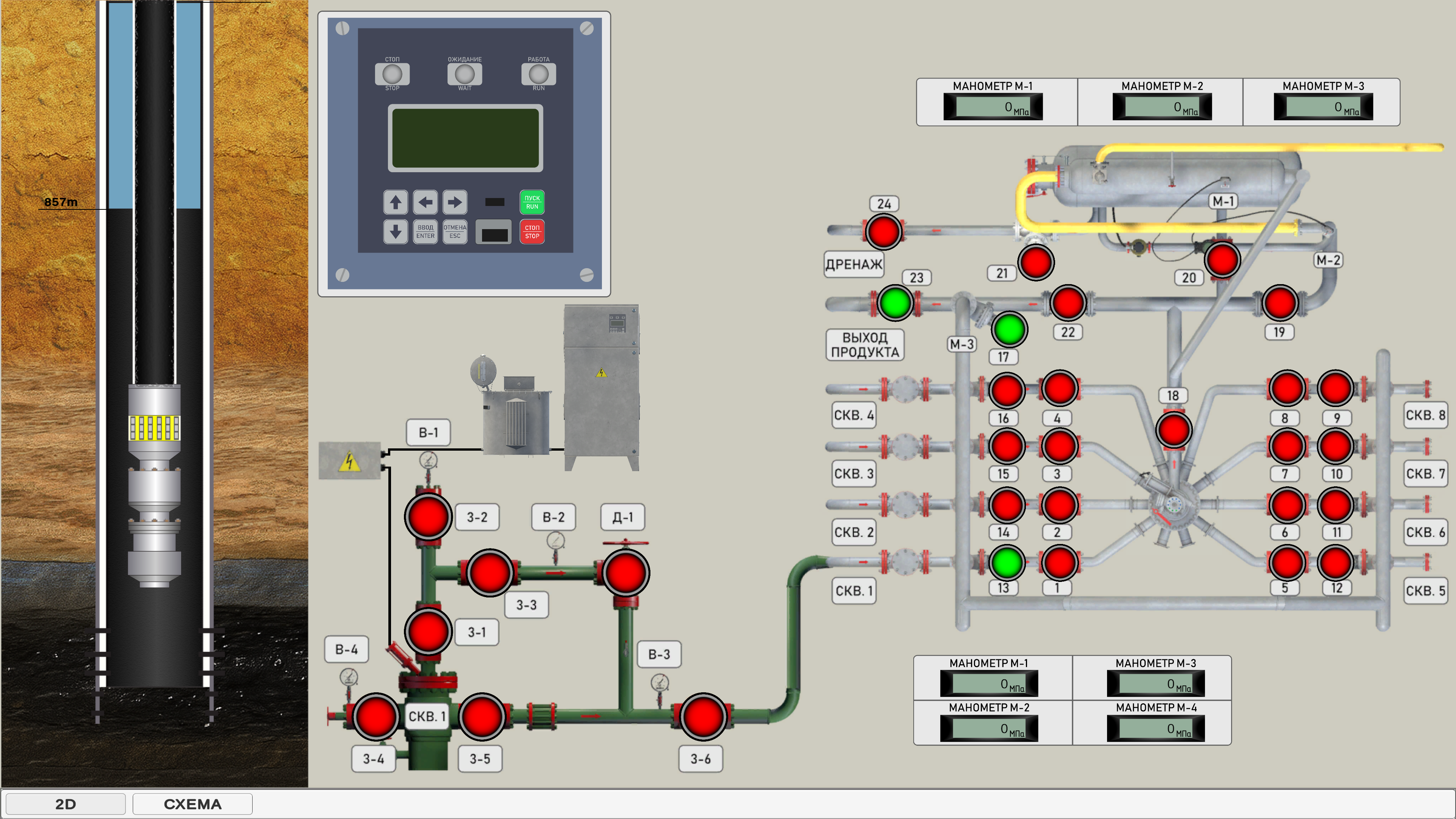

    • программное обеспечение для моделирования работы скважины и технологических процессов.

    Преимущества комплекса:

    • использование реального оборудования станции управления и фонтанной арматуры;
    • высокая степень реалистичности учебного процесса;
    • возможность моделирования различных технологических режимов и аварийных ситуаций;
    • безопасная отработка практических навыков эксплуатации оборудования.
    Реализованные сценарии
    • Запуск (после глушения или кратковременной остановки) и вывод скважины оборудованной УЭЦН на режим

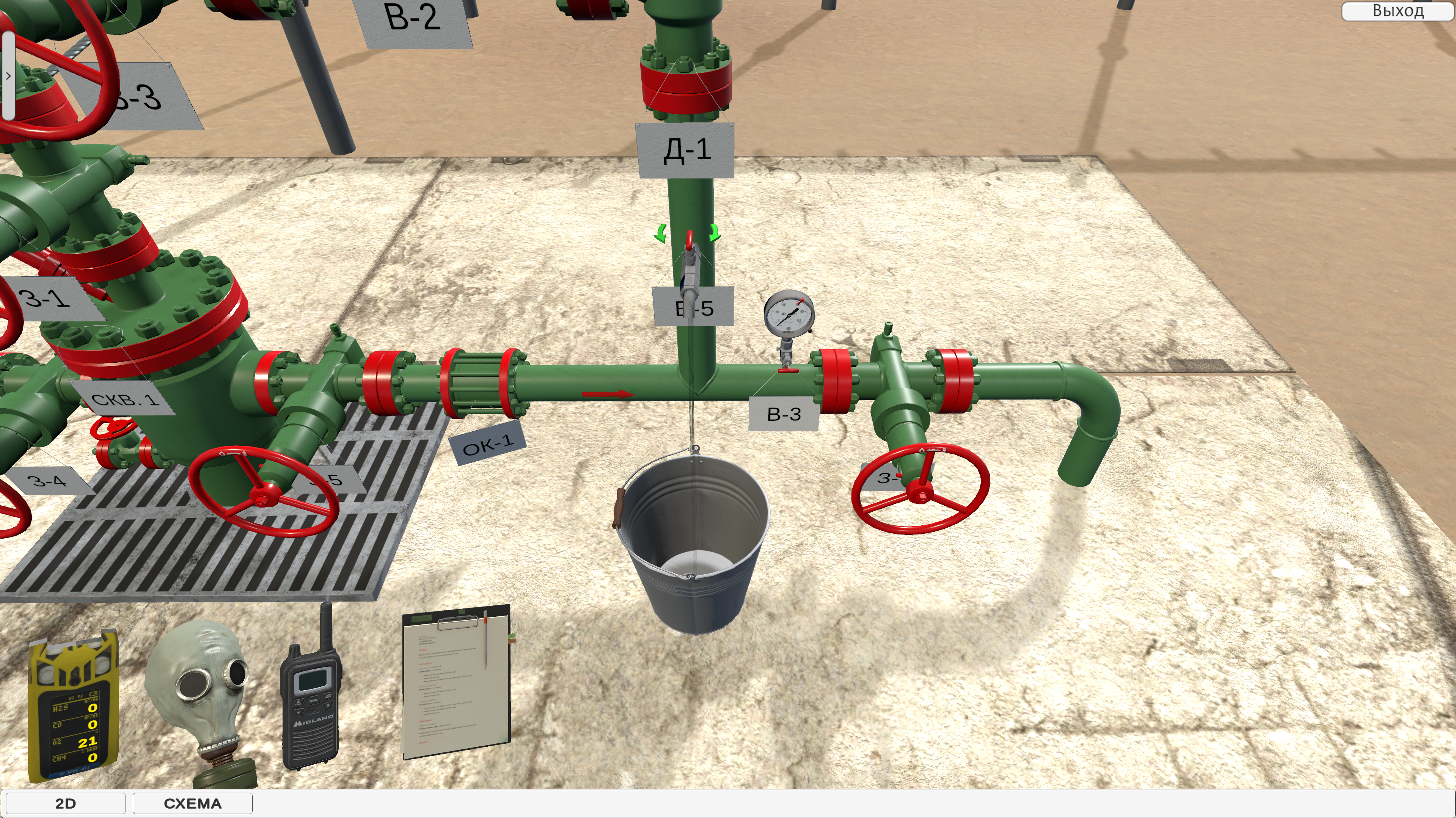

    • Опрессовка при помощи ЭЦН

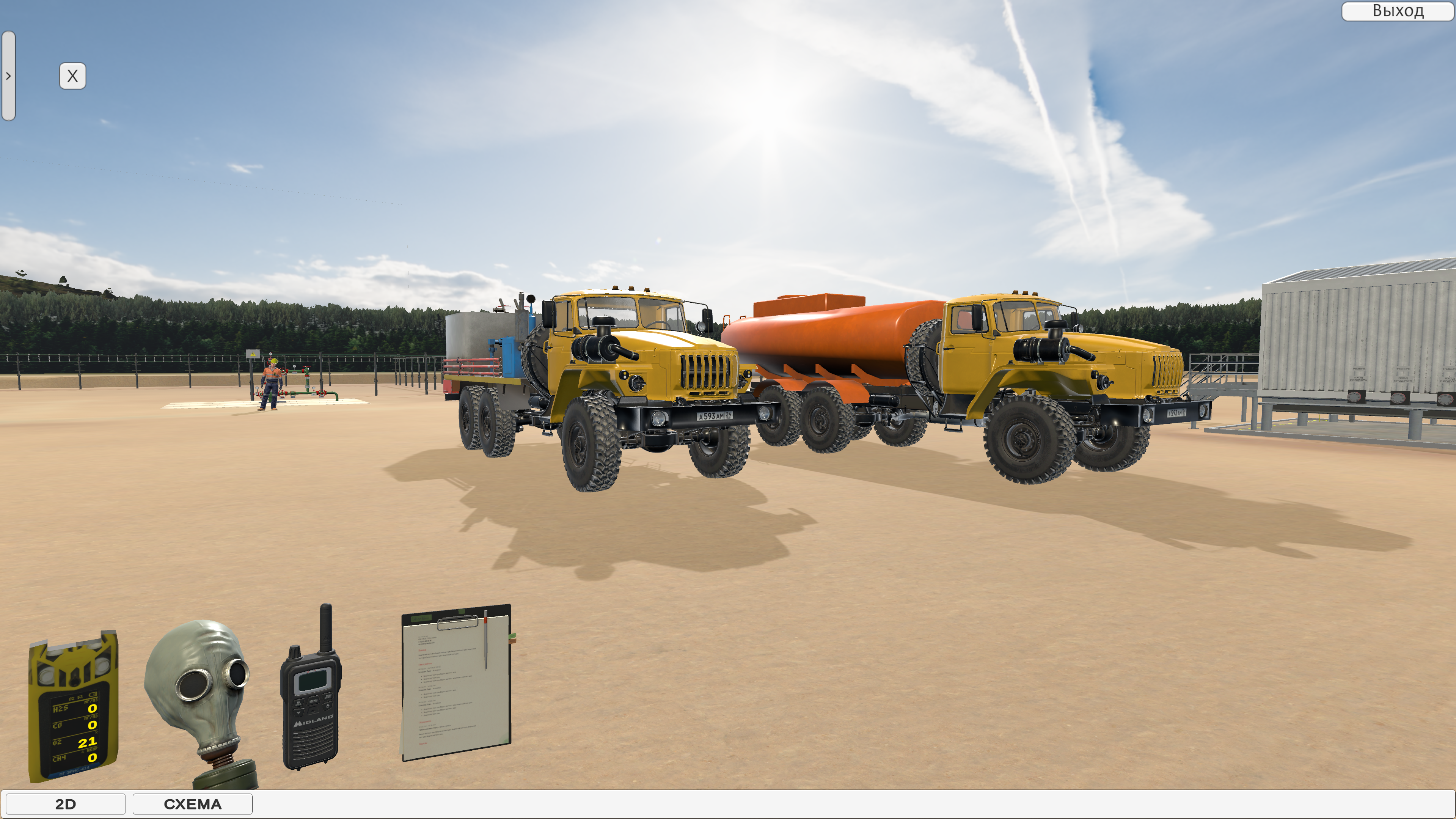

    • Опрессовка при помощи ЦА-320

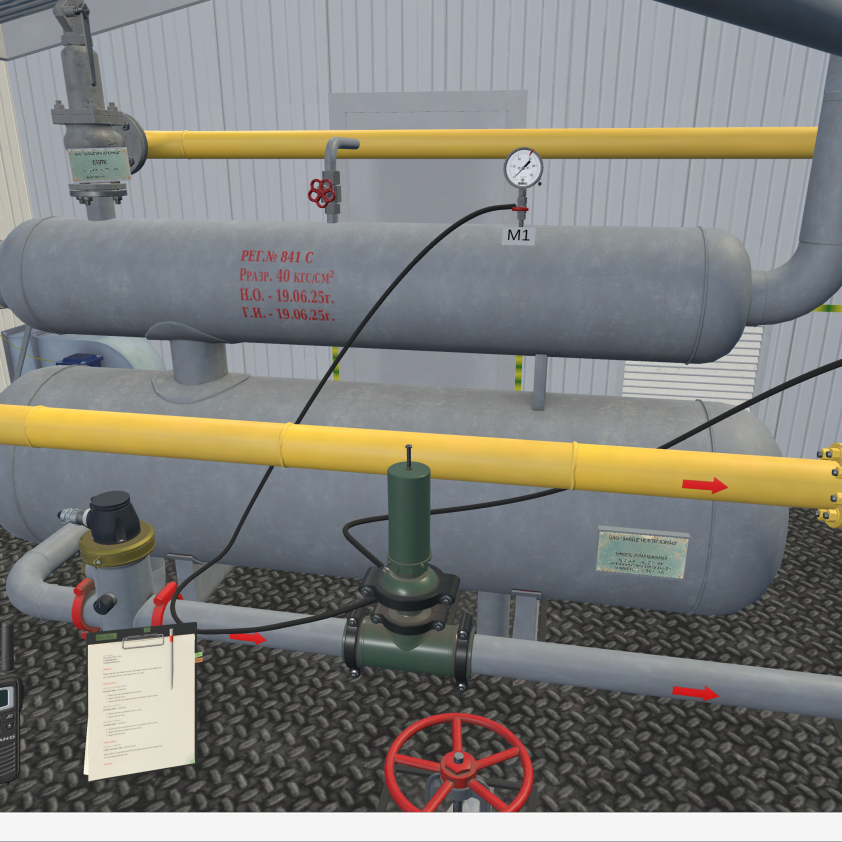

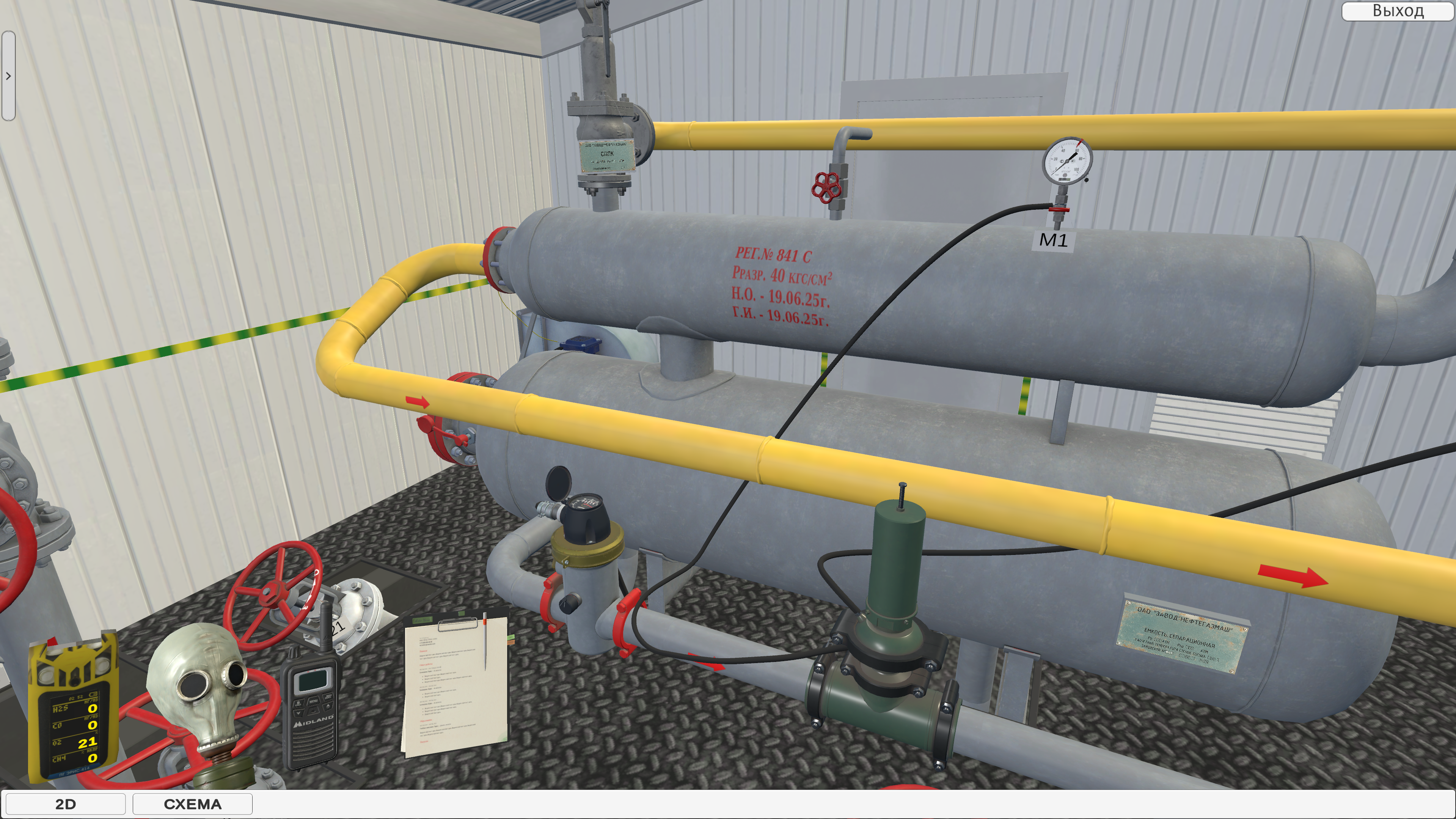

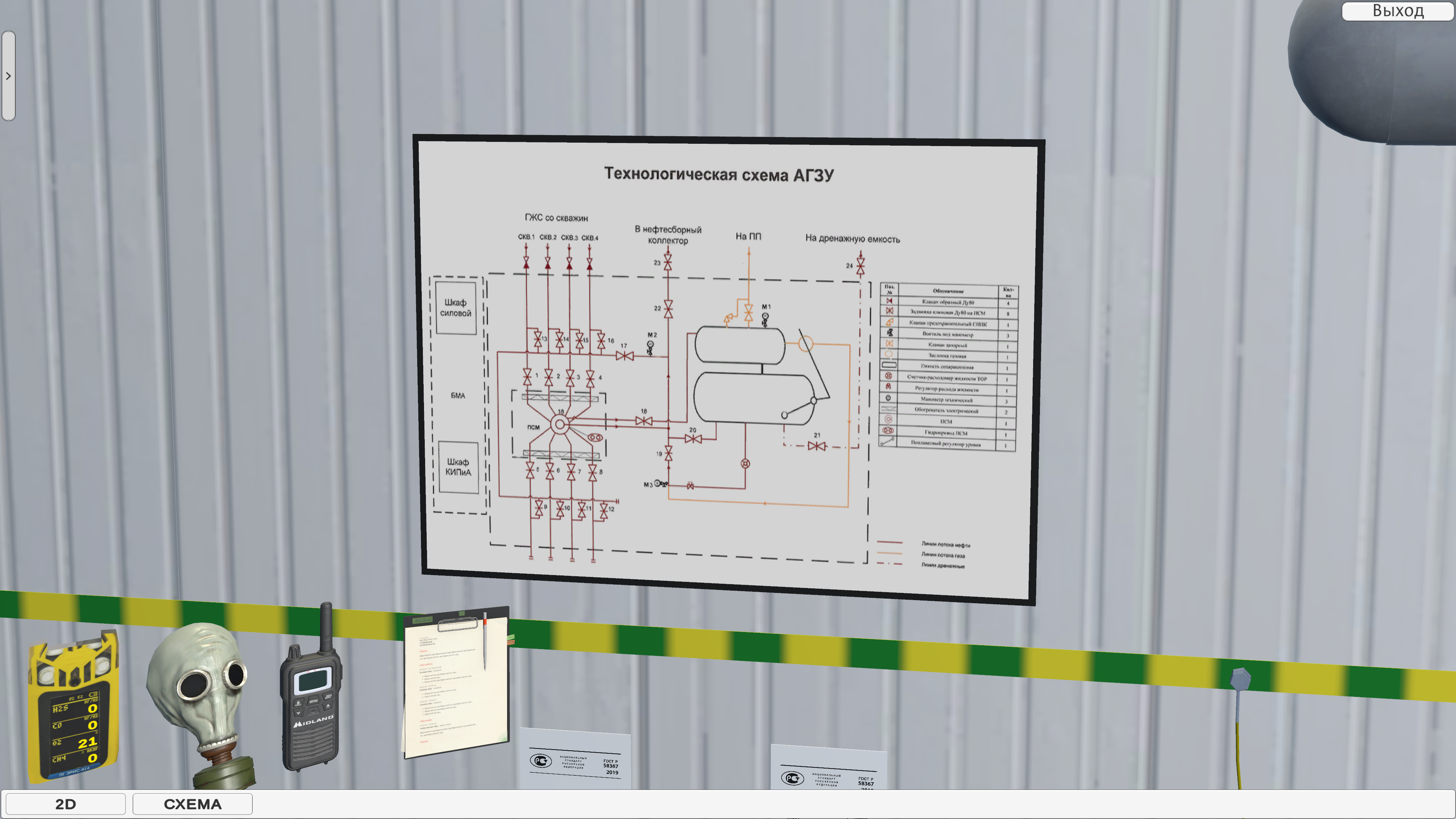

    • Замеры дебита на АГЗУ

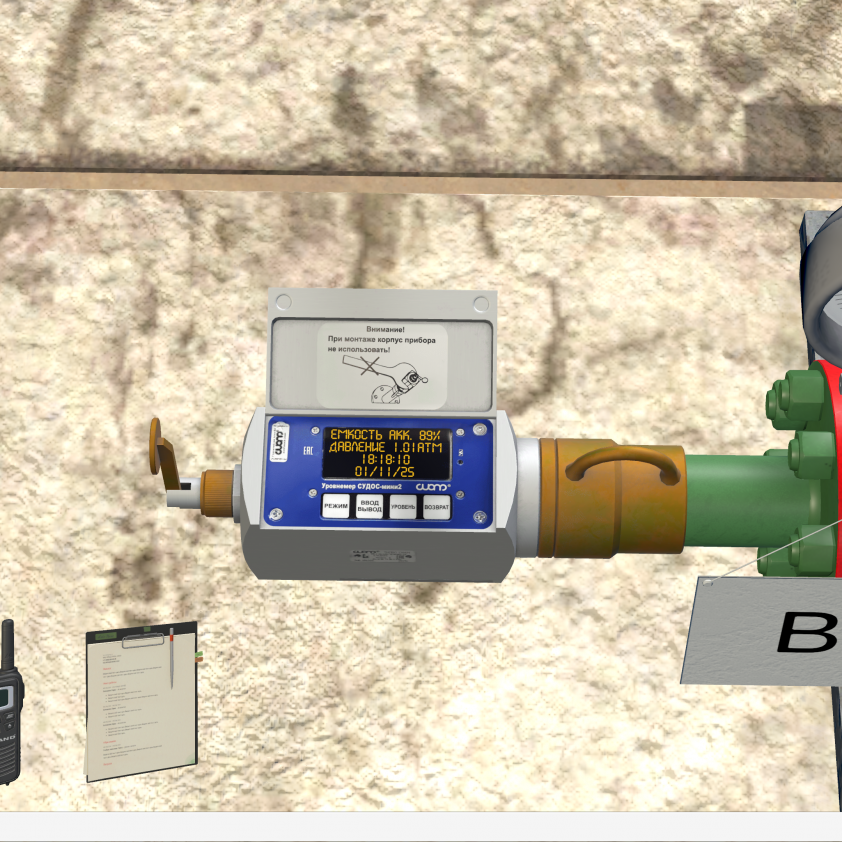

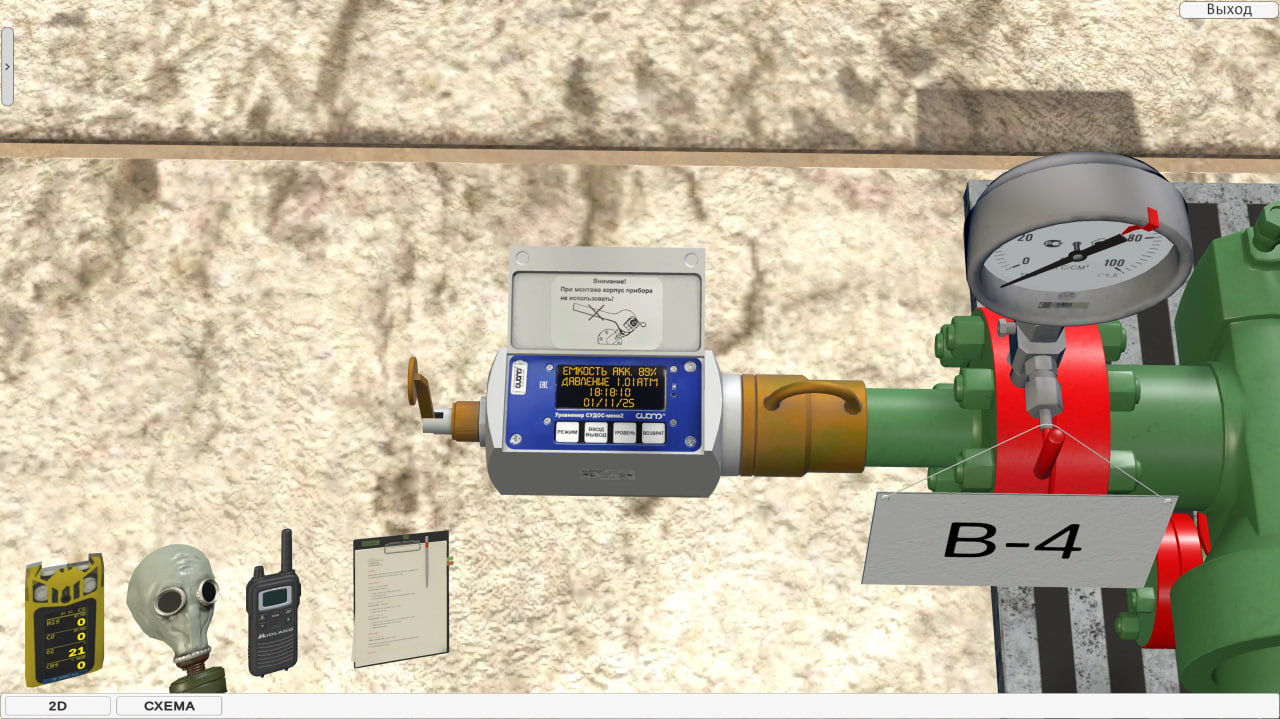

    • Замеры уровней и давлений
    • Подбор оборудования и режима эксплуатации для энергосберегающего режима работы скважины оборудованной УЭЦН на режим
    • Определение причин отклонений от нормальной работы оборудования и диагностика неисправностей скважины оборудованной УЭЦН на режим
    • Регулировка штуцера
    • Изменение частоты тока ПЭД

    Детали

    Лицензия

    ДЛЯ МИКРО- ПРЕДПРИЯТИЙ ЛИЦЕНЗИЯ НА ГОД ДО 10 ЗАПУСКОВ В ДЕНЬ, ЛИЦЕНЗИЯ НА ГОД БЕЗЛИМИТНОЕ КОЛИЧЕСТВО ЗАПУСКОВ, ЛИЦЕНЗИЯ НА ГОД С АВТОНОМНОЙ ФОРМОЙ РАБОТЫ (СОБСТВЕННАЯ СЕТЬ), БЕЗЛИМИТНОЕ, БЕССРОЧНОЕ ПОЛЬЗОВАНИЕ С ПУСКОНАЛАДКОЙ И ОБУЧЕНИЕМ

    Отзывы

    Отзывов пока нет.

    Будьте первым, кто оставил отзыв на “Эмулятор «Установка электроприводного центробежного насоса (УЭЦН)»”

    Ваш адрес email не будет опубликован. Обязательные поля помечены *



    Демоверсия тренажера

    Виды лицензий

    Предоставляется неисключительная лицензия, а именно:

    • Право запускать на одном ПК
    • Право делать одну копию для целей резервирования
    • Право публиковать информацию, снимки экранов, видео с записями экранов в сети Интернет и других медиа.

    Варианты поставки

    Программно-аппаратный комплекс поставляется в комплекте с VR оборудованием с доставкой и пуско-наладкой. При наличии у Клиента оборудования, соответствующего минимальным требованиям (при продаже чисто программы), цена будет ниже, уточняйте.

    Системные требования

    • Процессор Intel i5;
    • Оперативная память 16 Гб;
    • Видеокарта минимум GeForce 1660 (разъем DisplayPort необходим)
    • Жесткий диск 10Гб (свободного места);
    • Цветной монитор Full HD (1920x1080 пикселей);
    • Сетевая карта, клавиатура, мышь, акустическая система;
    • Интернет-соединение;
    • Операционная система (64-разрядная): Win 10. Проверены запуски на Linux (Ubuntu, AstraLinux, AltLinux и т.д.)
    • Шлем VR линейки HTC Vive Elite, Pro и выше
    • Базовые станции для трекинга датчиков

    Тренажер может быть запущен на персональных компьютерах, ноутбуках, а также имеет 100% поддержку оборудования VR. Мы рекомендуем системы VR HTC VIVE и HTC VIVE PRO / PRO2 / Index / Cosmos / PICO NEO и т.д.

    Отличительной особенностью нашей компании является использование полного спектра средств для снижения утомляемости и симптомом  головокружения при использовании шлема. Подробнее.

    Погружная часть оборудования УЭЦН представляет собой насосный агрегат, вертикально спущенный в скважину на колонне НКТ, состоящий из ПЭД (погружного электродвигателя), газосепаратора, газоузла гидрозащиты, модуля приёма жидкости, самого ЭЦН, обратного клапана, спускного (дренажного) клапана. Корпуса всех узлов погружной части УЭЦН представляют собой трубы, имеющие фланцевые соединения для сочленения друг с другом, за исключением обратного и спускного клапанов, которые прикручиваются к НКТ резьбой. Длина погружной части в собранном виде может достигать более 50 метров. Частью погружного оборудования так же является погружной бронированный трёхжильный кабель, длина которого напрямую зависит от глубины спуска погружной части УЭЦН.

    Шифры установок: первая буква «У» обозначает установку, если после нее стоит цифра, то она обозначает порядковый номер модернизации, «Э» — с приводом от электродвигателя, «Ц» — центробежный насос, «Н» — нефтяной. Следующая цифра и буква «А» обозначают условную габаритную группу, последующие цифры, записанные через тире, — номинальную подачу (м3/сут), номинальный напор (м) при номинальной подаче.

    Условные габаритные группы установок:

    • Группа 5 — для эксплуатации скважин с внутренним диаметром эксплуатационной колонны не менее 127,7 мм;
    • Группа 5А — не менее 130 мм;
    • Группа 6 — не менее 144,3 мм;
    • Группа 6А — не менее 148,3 мм.

    В обозначениях установок, поставляемых с насосами повышенной износостойкости, добавляется буква И, а с насосами повышенной коррозионной стойкости — буква К.
