Описание
Область применения:
Специализированный программно-аппаратный комплекс может использоваться в центрах подготовки специалистов, эксплуатирующих водогрейные котлы. Комплекс позволяет наглядно отображать принцип работы, изучать оборудование водогрейного котла, а также исследовать состояния во время его работы, отрабатывать различные эксплуатационные сценарии. Имитационные работы выполняются в режиме диалогового интерфейса путем взаимодействия с трехмерными объектами, а также взаимодействуя с органами пультов управления аппаратной части. Содержит модуль тестирования для проверки и оценки полученных знаний.
Характеристики программной части
Программная часть содержит модули:
- Программный модуль запуска ресурсов
- Модуль ресурсов для обеспечения функционирования программно-аппаратного комплекса
- Модуль назначения и проверки виртуальных работ
В программном модуле ресурсов реализована интерактивная 3D модель водогрейного котла, включающая элементы:
- Корпус котла;
- Опоры котла;
- Дутьевой вентилятор;
- Дымоход;
- Газомазутные горелки;
- Площадки обслуживания;
- Фронтовые экраны нагрева;
- Боковые экраны нагрева;
- Промежуточный экран нагрева;
- Экономайзеры;
- Трубопровод подвода газа к горелкам;
- Трубопровод подвода мазута к горелкам;
- Трубопровод подвода воздуха к горелкам;
- Трубопровод подвода воды к горелкам;
- Запорно-регулирующая арматура и КИПиА (датчики давления, датчики расходла, датчики температуры, датчики дымовых газов, пульты управления).
Виртуальная трехмерная модель соответствует следующим техническим требованиям:
- Высокая геометрическая детализация;
- Физически корректные свойства материалов (PBR метод);
- Максимальное количество полигонов в элементе модели – 50000 шт.;
- Тип сетки – полигональная;
- Тип полигонов – треугольные;
- Разрешение текстур моделей 4096х4096 пикселей.
Состав оборудования

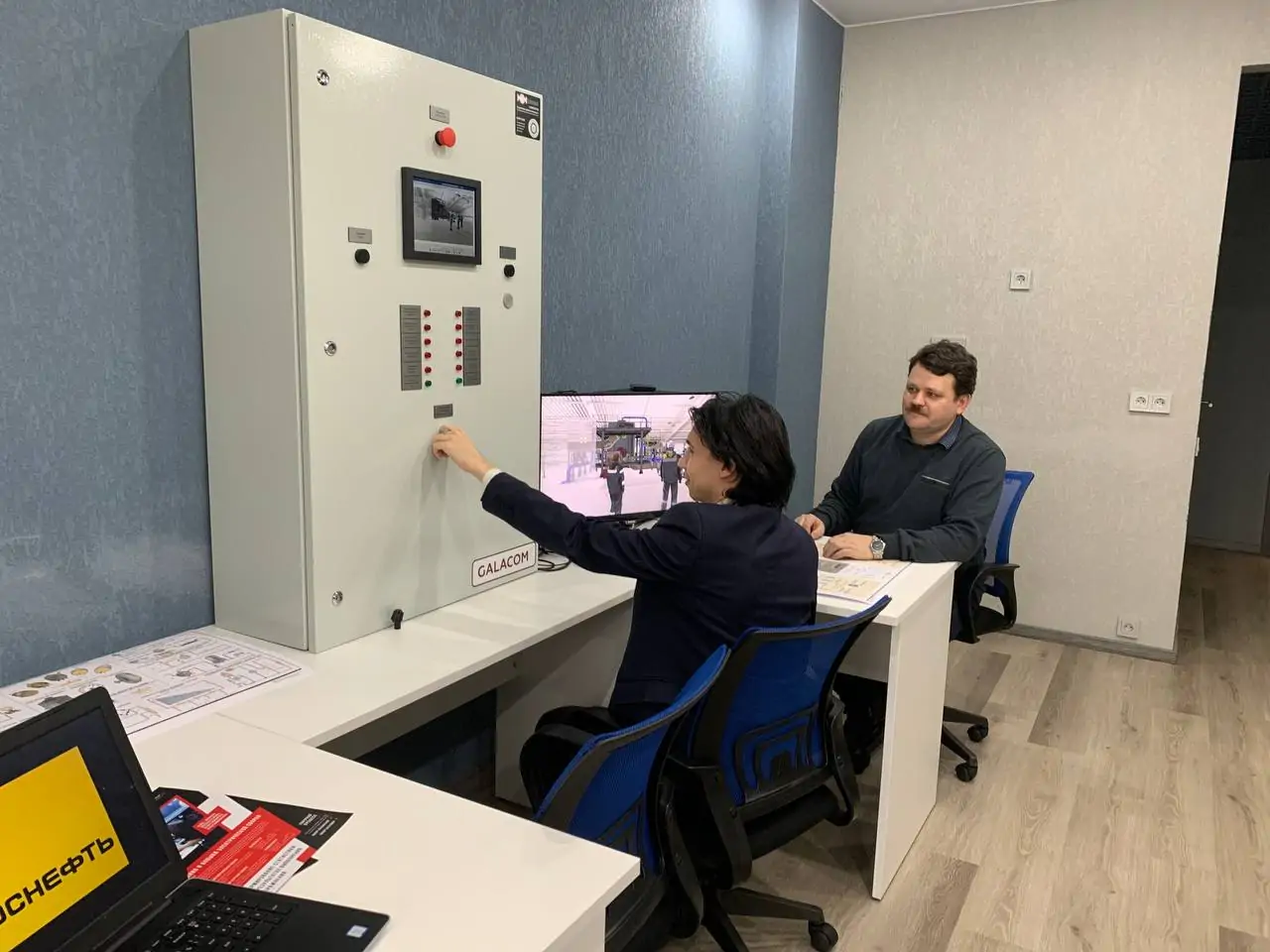

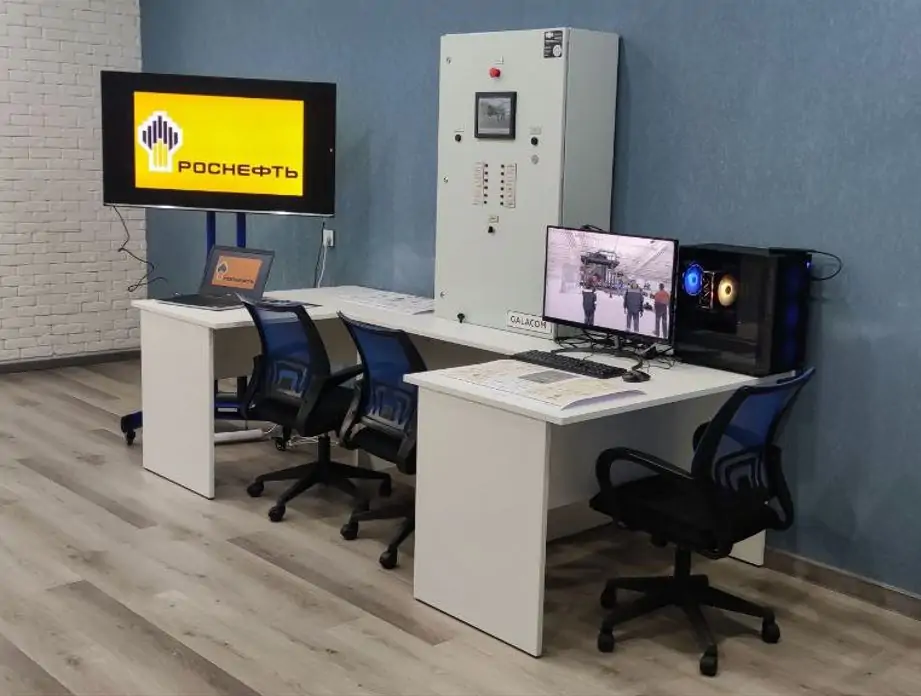

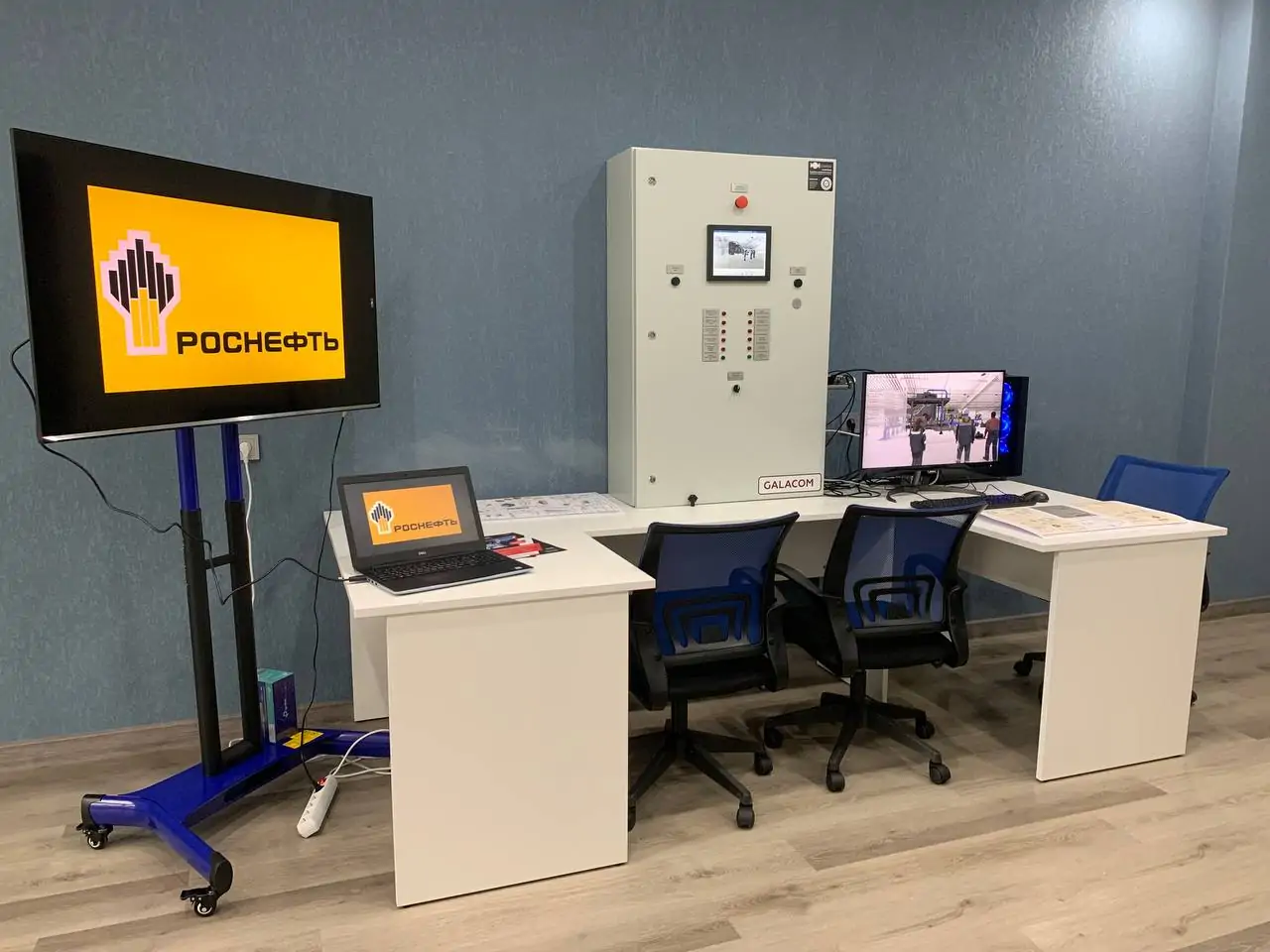

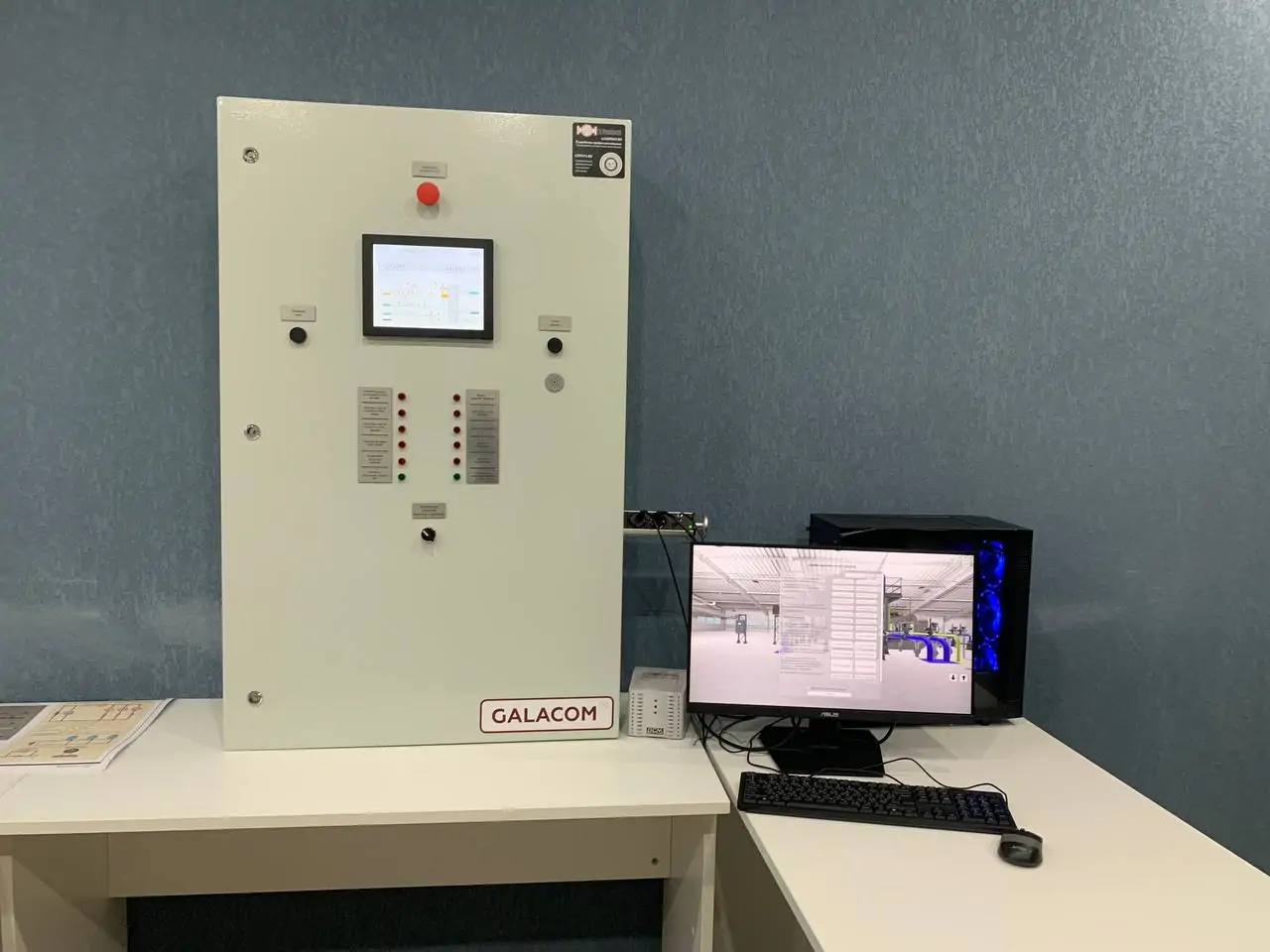

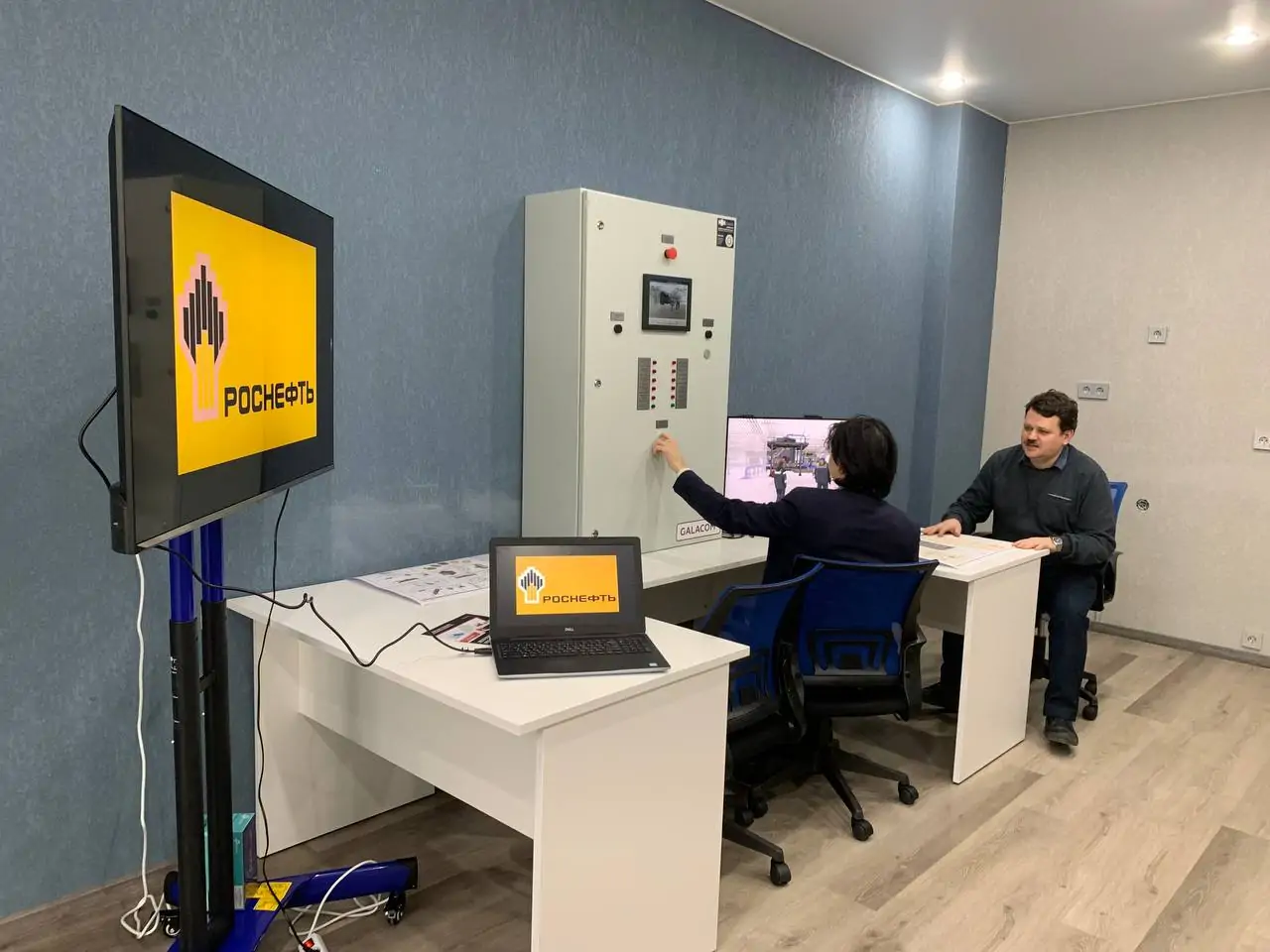

- Специализированный физический пульт управления
- Вычислительный блок рабочего места
- Монитор вычислительного блока рабочего места
- Клавиатура
- Мышь
- Блок стабилизации электропитания
Список учебных сценариев тренажера :
1) Ознакомление с оборудованием и инструментами
2) Управление основным и вспомогательным оборудованием
3) Подготовка котла к пуску
4) Пуск котла
5) Эксплуатация котла (управление тех. процессами регулирование параметрами)
6) Плановый останов
7) Меры безопасности
7.1. Неисправность автоматики или аварийной сигнализации – исчезновение напряжения
7.2. Повышение температуры воды или давления в котле выше допустимого предела и дальнейший их рост
7.3. Снижение расхода воды ниже минимально допустимого или прекращение циркуляции воды в системе
7.4. Обнаружение дефектов в сварных швах и в основном металле
7.5. Выявление неплотности или повреждений элементов обмуровки, повреждений других элементов котла, связанных с опасностью поражения обслуживающего персонала
7.6. Возникновение пожара в котельной
