Ремонт гидравлических насосов

Цель:

Изучить устройство, назначение и принцип действия динамических и объемных насосов.

Задачи:

1. Изучить навыки безопасного, правильного и быстрого выполнения операций по сборке и разборке гидравлических насосов.
2. Выполнить операции сборки и разборки изучаемого оборудования – аксиально-поршневого насоса с наклонным блоком. Классифицировать оборудование по совокупности отличительных признаков.
3. Выполнить операции сборки и разборки изучаемого оборудования – аксиально-поршневого насоса с наклонным диском. Классифицировать оборудование по совокупности отличительных признаков.
4. Выполнить операции сборки и разборки изучаемого оборудования – пластинчатого насоса двукратного действия. Классифицировать оборудование по совокупности отличительных признаков.
5. Выполнить операции сборки и разборки изучаемого оборудования – пластинчатого насоса однократного действия. Классифицировать оборудование по совокупности отличительных признаков.
6. Выполнить операции сборки и разборки изучаемого оборудования – поршневого насоса. Классифицировать оборудование по совокупности отличительных признаков.
7. Выполнить операции сборки и разборки изучаемого оборудования – радиально-поршневого насоса с золотниковым распределением. Классифицировать оборудование по совокупности отличительных признаков.
8. Выполнить операции сборки и разборки изучаемого оборудования – радиально-поршневого насоса с клапанным распределением. Классифицировать оборудование по совокупности отличительных признаков.
9. Выполнить операции сборки и разборки изучаемого оборудования – центробежно-вихревого насоса. Классифицировать оборудование по совокупности отличительных признаков.
10. Выполнить операции сборки и разборки изучаемого оборудования – центробежного насоса с открытым рабочим колесом. Классифицировать оборудование по совокупности отличительных признаков.
11. Выполнить операции сборки и разборки изучаемого оборудования – центробежного насоса с закрытым рабочим колесом. Классифицировать оборудование по совокупности отличительных признаков.
12. Выполнить операции сборки и разборки изучаемого оборудования – шестеренного насоса с внутренним зацеплением. Классифицировать оборудование по совокупности отличительных признаков.
13. Выполнить операции сборки и разборки изучаемого оборудования – шестеренного насоса с внешним зацеплением. Классифицировать оборудование по совокупности отличительных признаков.

Имитационный тренажер может применятся:

• Для проведения лекций и семинаров для создания представления обзорного характера по гидравлическим насосам; систематизация и обобщение знаний по гидравлическим насосам.
• Для проведения лабораторных работ, т.е. получения знаний на основе процесса получения и обработки экспериментальных данных — количественных характеристик реальных физических величин, определяющих поведение исследуемого объекта, процесса или явления, подтверждающих или опровергающих сформулированные целевые функции проведения эксперимента. Обучающий физический эксперимент, ставящий целью отработку основных приемов и технологий планирования и проведения эксперимента, включая его основные этапы: формулировка цели и задач исследований, определение способов и методов достижения цели, используемое оборудование и технологии.
• Для сертификации или аттестации, т.е. для оценки навыков и профессиональных умений специалистов с целью их последующей сертификации или аттестации.
• Для проведения практикума, т.е. практического изучения устройства, принципа работы, наладки, регулировки оборудования, характерного для осваиваемой профессии. Выполнение заданий с использованием специализированного оборудования.
• Для тренинга и повышения квалификации путем формирования и совершенствования у обучаемых профессиональных навыков и умений, необходимых им для управления материальным объектом. Многократное выполнение обучаемыми действий, свойственных управлению реальным объектом.

Перечень основных объектов тренировки по сборке/разборке гидравлических насосов следующий:

1. Аксиально-поршневой насос с наклонным блоком.
2. Аксиально-поршневой насос с наклонным диском.
3. Пластинчатый насос двукратного действия.
4. Пластинчатый насос однократного действия.
5. Поршневой насос.
6. Радиально-поршневой насос с золотниковым распределением.
7. Радиально-поршневой насос с клапанным распределением.
8. Центробежно-вихревой насос.
9. Центробежный насос с закрытым рабочим колесом.
10. Центробежный насос с открытым рабочим колесом.
11. Шестеренный насос с внешним зацеплением.
12. Шестеренный насос с внутренним зацеплением.

Методические указания

Список оборудования и изучаемых элементов:

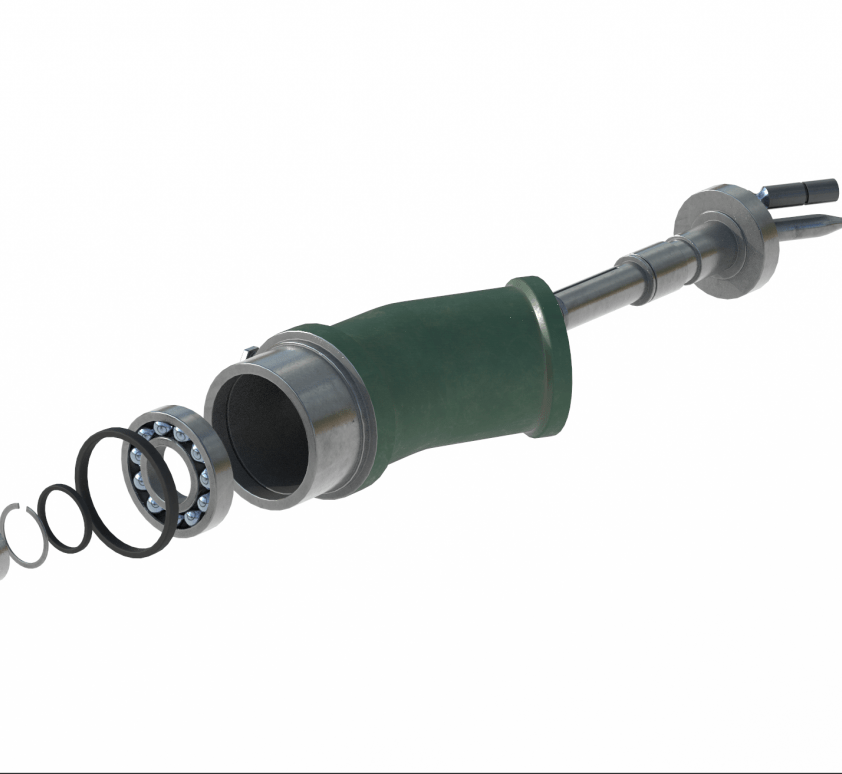

Аксиально-поршневой насос с наклонным блоком: 1) Пружина; 2) Вал; 3) Блок цилиндров; 4) Корпус; 5) Распределитель; 6) Задняя крышка; 7) Подшипник; 8) Болт; 9) Дистанционное кольцо; 10) Дистанционная шайба; 11) Стопорное кольцо; 12) Втулка; 13) Передняя крышка; 14) Уплотнительная манжета; 15) Стопорное кольцо; 16) Пробка; 17) Поршень

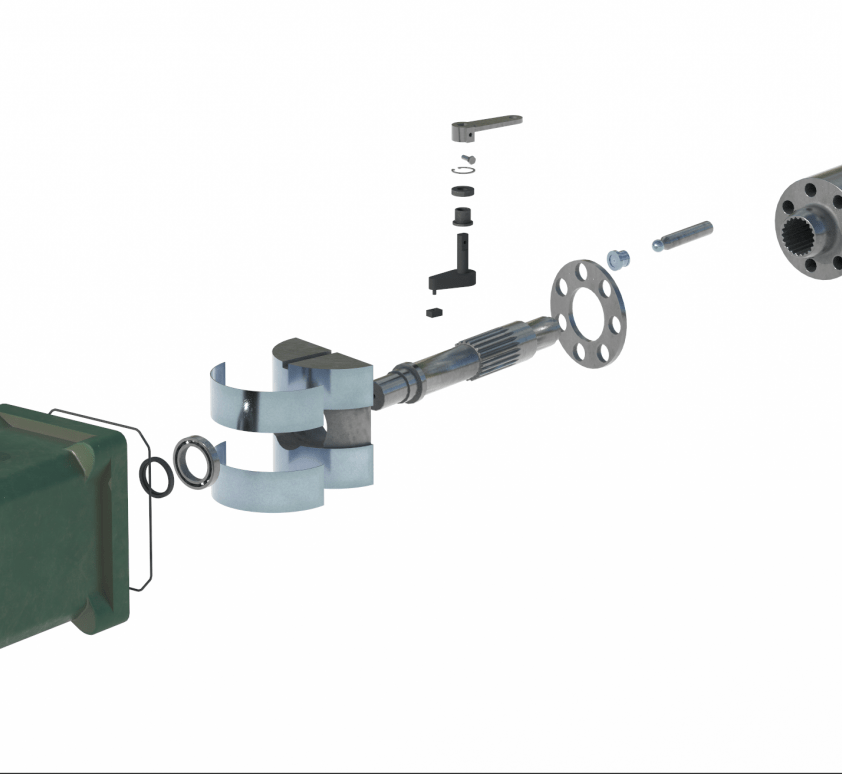

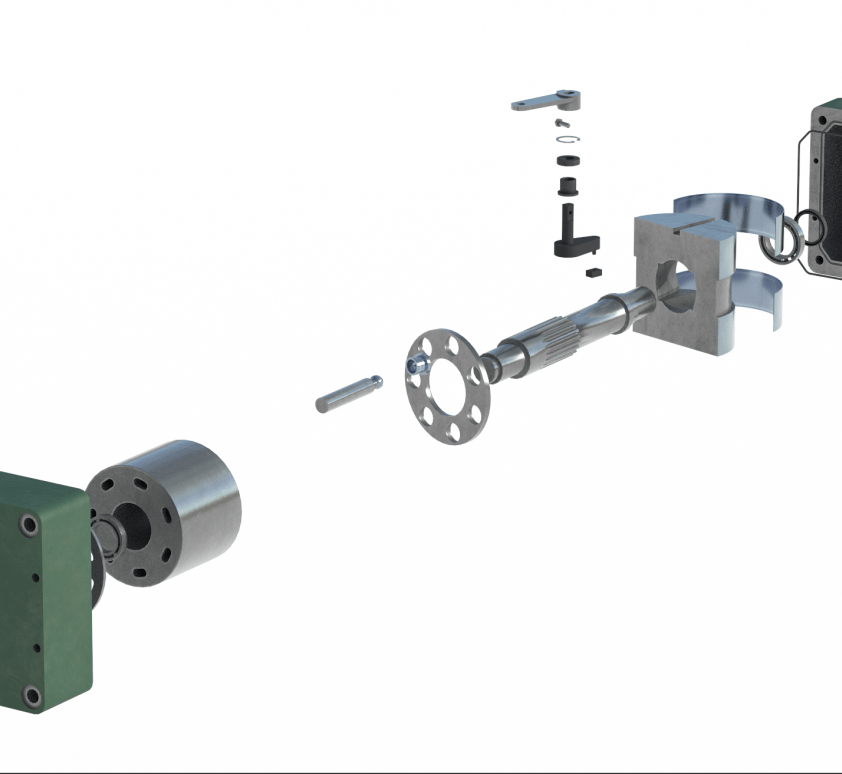

Аксиально-поршневой насос с наклонным диском: 1) Нижняя часть корпуса; 2) Подшипник; 3) Вал; 4) Поршень; 5) башмак; 6) Уплотнение нижней части корпуса; 7) Втулка; 8) Направляющая пластина; 9) Верхняя часть корпуса; 10) Крышка; 11) Болт малый;  12) Шайба; 13) Блок цилиндров; 14) Болт большой; 15) Болт средний; 16) Опорный диск; 17) Уплотнитель; 18) Ручка; 19) Стопорное кольцо; 20) Уплотнение для ручки;  21) Шпонка; 22) Направляющая; 23) Муфта; 24) Распределитель;

Пластинчатый насос двукратного действия: 1) Ротор; 2) Пластина; 3) Болт; 4) Старор; 5) Подшипник; 6) Корпус 7) Крышка;  8) Распределительный диск;

Пластинчатый насос однократного действия:

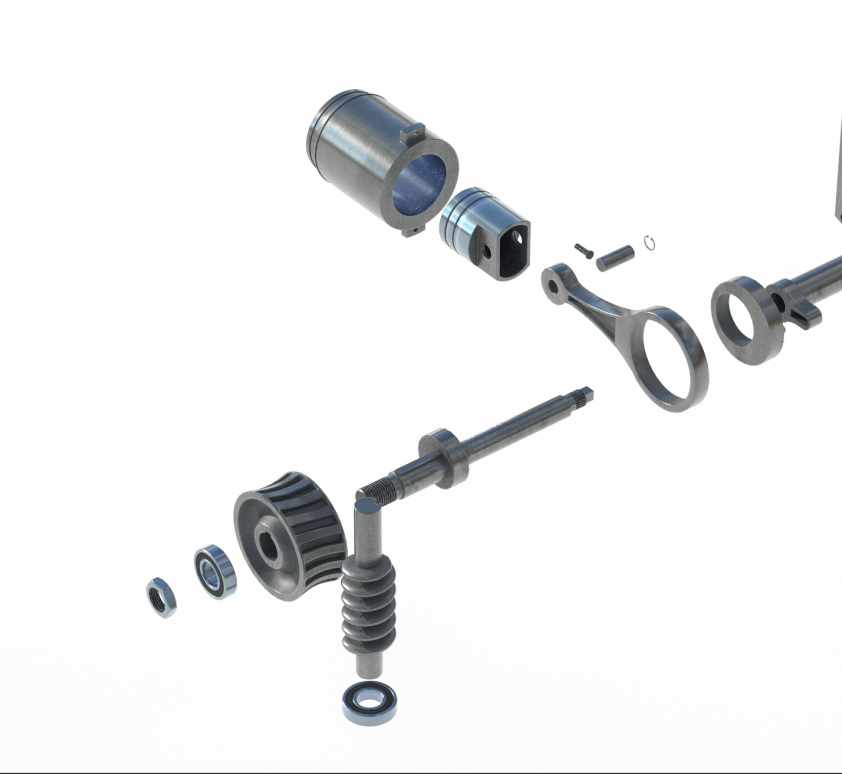

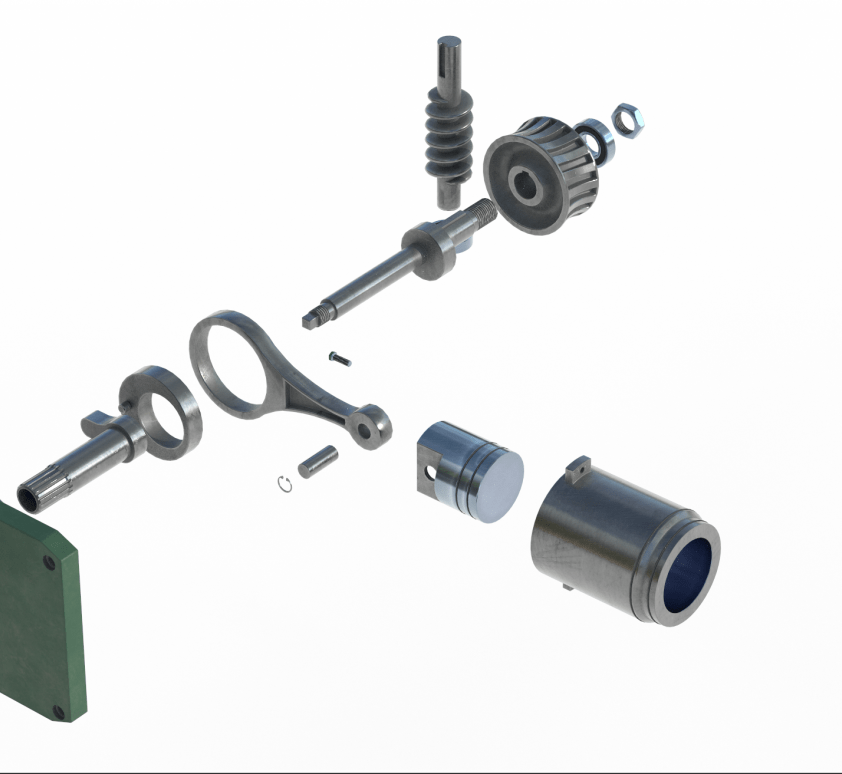

Поршневой насос: 1) Червячное колесо; 2) Эксцентриковый вал; 3) Подшипник; 4) Гайка; 5) Эксцентрик; 6) Шатун 7) Рабочий цилиндр; 8) Червячный вал; 9) Гайка; 10) Стопорное кольцо; 11) Регулировочное колесо; 12) Втулка эксцентриковая; 13) Поршневой палец; 14) Клапан с фиксатором; 14.1) Пружина; 14.2) Втулка; 15) Поршень; 16) Крышка корпуса насоса; 17) Корпус насоса; 18) Болт; 19) Рабочая камера в сборе с мембраной;

Радиально-поршневой насос с клапанным распределением: Подшипник; 2) Корпус; 3) Эксцентриковый вал; 4) Уплотнение; 5) Поршни в разборе; 6) Сферические головки; 6.1) Сферическая головка без пробки; 7) Фланцы; 8) Пробка; 9) Крышка; 10) Болт;

Радиально-поршневой насос с золотниковым распределением: 1)Подшипник; 2) Ротор; 3) Пружины поршней; 4) Поршень; 5) Эксцентриковый статор; 6) Корпус насоса; 7) Крышка насоса; 8) Болт; 9) Пружина; 10) Болт регулировочный; 11) Распределительная пластина;

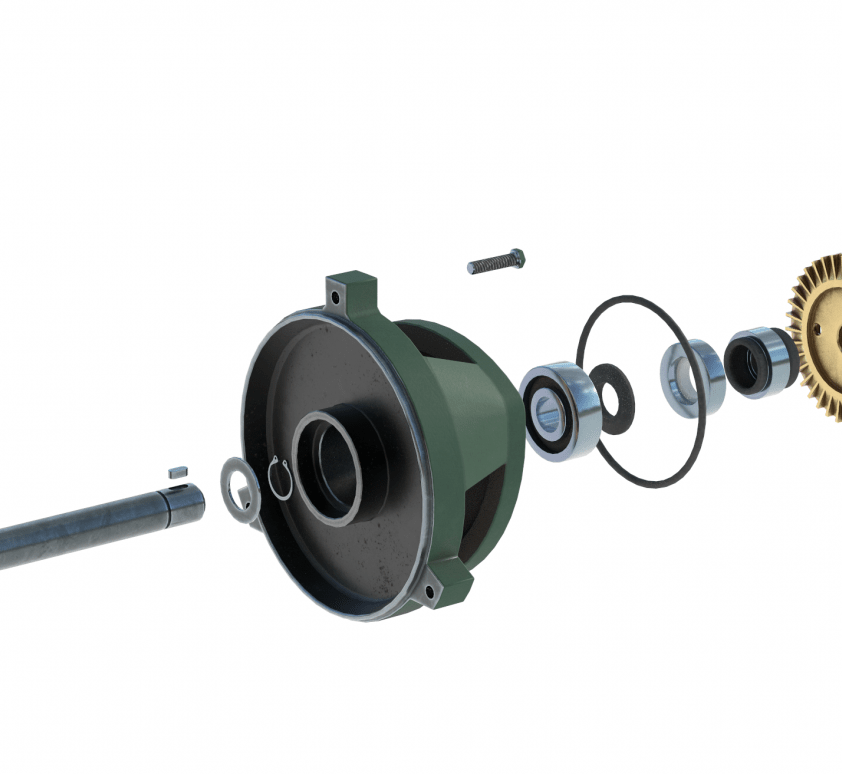

Центробежно-вихревой насос: 1) Электродвигатель; 2) Рабочее колесо; 3) Стопорное кольцо; 4) Подшипник; 5) Уплотнительное кольцо; 6) Втулка; 7) Болт большой; 8) Болт малый; 9) Шпонка; 10) Обмотка электродвигателя; 11) Корпус насоса; 12) Шайба;  13) Крышка электродвигателя; 14) Вал электродвигателя; 15) Втулка; 16) манжета;

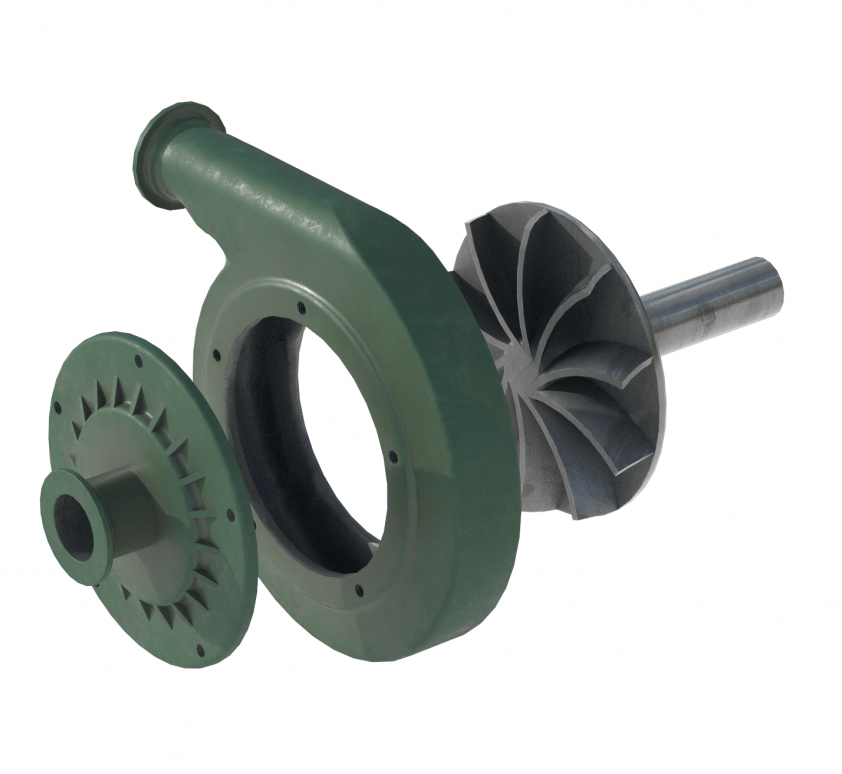

Центробежный насос с открытым рабочим колесом: 1) Вал; 2) Подшипник; 3) Корпус; 4) Уплотнительная манжета; 5) Болт; 6) Крышка; 7) Передняя крышка;

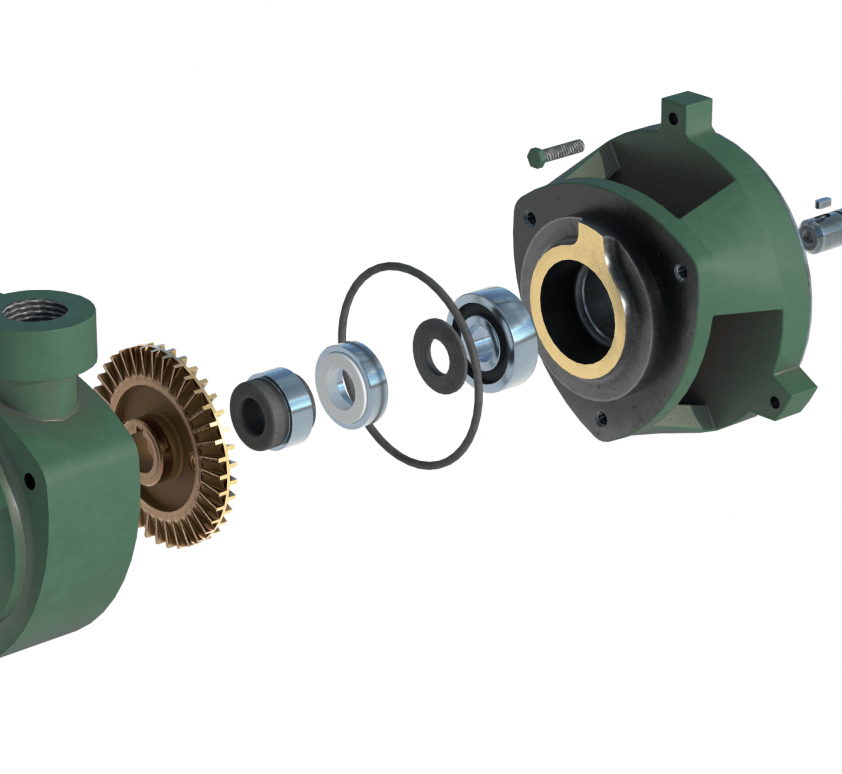

Центробежный насос с закрытым рабочим колесом: 1) Корпус насоса; 2) Гайка крыльчатки; 3) Закрытое рабочее колесо; 4) Крышка корпуса; 5) Неподвижная часть торцевого уплотнения; 6) Вал; 7) Шпонка; 8) Крышка насоса; 9) Подшипник; 10) Крышка сальника; 11) Болт; 12) Прокладка крышки сальника; 13) Прокладка крышки корпуса; 14) Шайба крыльчатки; 15) Сальник; 16) Уплотнительное кольцо; 17) Крышка торцевого уплотнения; 18) Прокладка торцевого уплотнения; 19) Болт; 20) Болт кожуха подшипника; 21) Пружина; 22) Вращающая часть торцевого уплотнения; 23) Прижимной болт; 24) Болт опорной ножки; 25) Масляная крышка; 26) Прижимной болт крышки насоса;

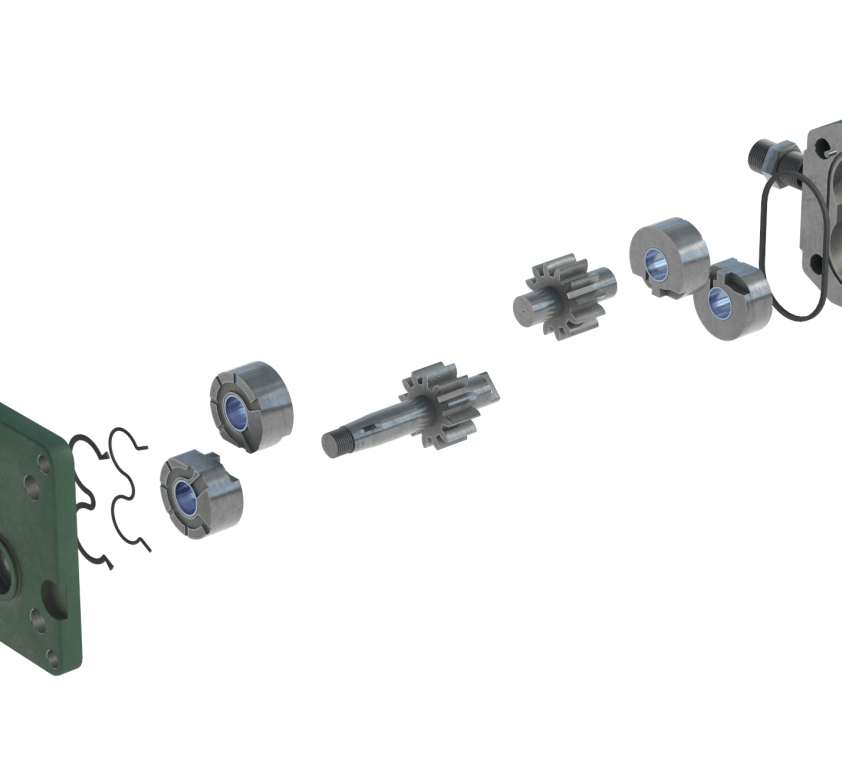

Шестеренный насос с внешним зацеплением: 1) Стопорное кольцо; 2) Манжета; 3) Сальниковый уплотнитель; 4) Подшипник скольжения; 5) Штифт; 6) Шестерня; 7) Шестеренный вал; 8) Уплотнительное кольцо корпуса; 9) Корпус насоса; 10) Опорная втулка; 11) Уплотнение; 12) Опорный элемент; 13) Передняя крышка; 14) Задняя крышка; 15) Соединительные винты; 16) Гайка; 17) Штуцер;

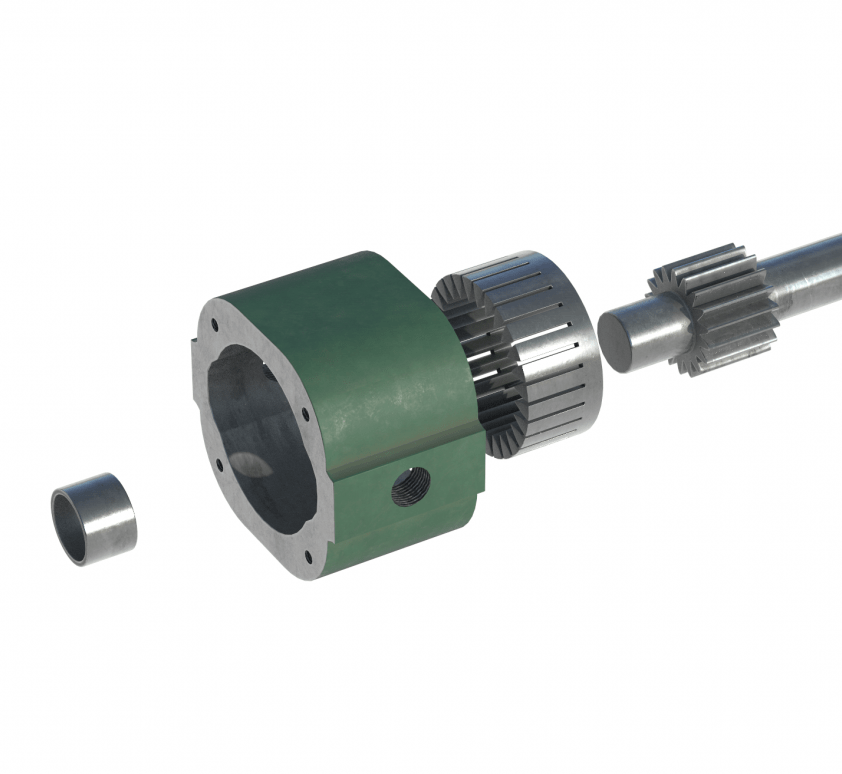

Шестеренный насос с внутренним зацеплением: 1) Корпус насоса; 2) Шестерной вал; 3) Передняя крышка; 4) Задняя крышка; 5) Болт; 6) Подшипник скольжения; 7) Уплотнительное кольцо; 8) Шестерня;
