Описание
Учебный гидравлический стенд предназначен для проведения лабораторных и практических занятий по гидравлике, гидромеханике, автоматизации технологических процессов, метрологии, электрическим приводам, а также системам измерения и контроля.
Оборудование разработано для применения в учебных аудиториях и лабораториях и позволяет моделировать работу гидравлической системы в условиях, приближенных к реальным технологическим процессам.

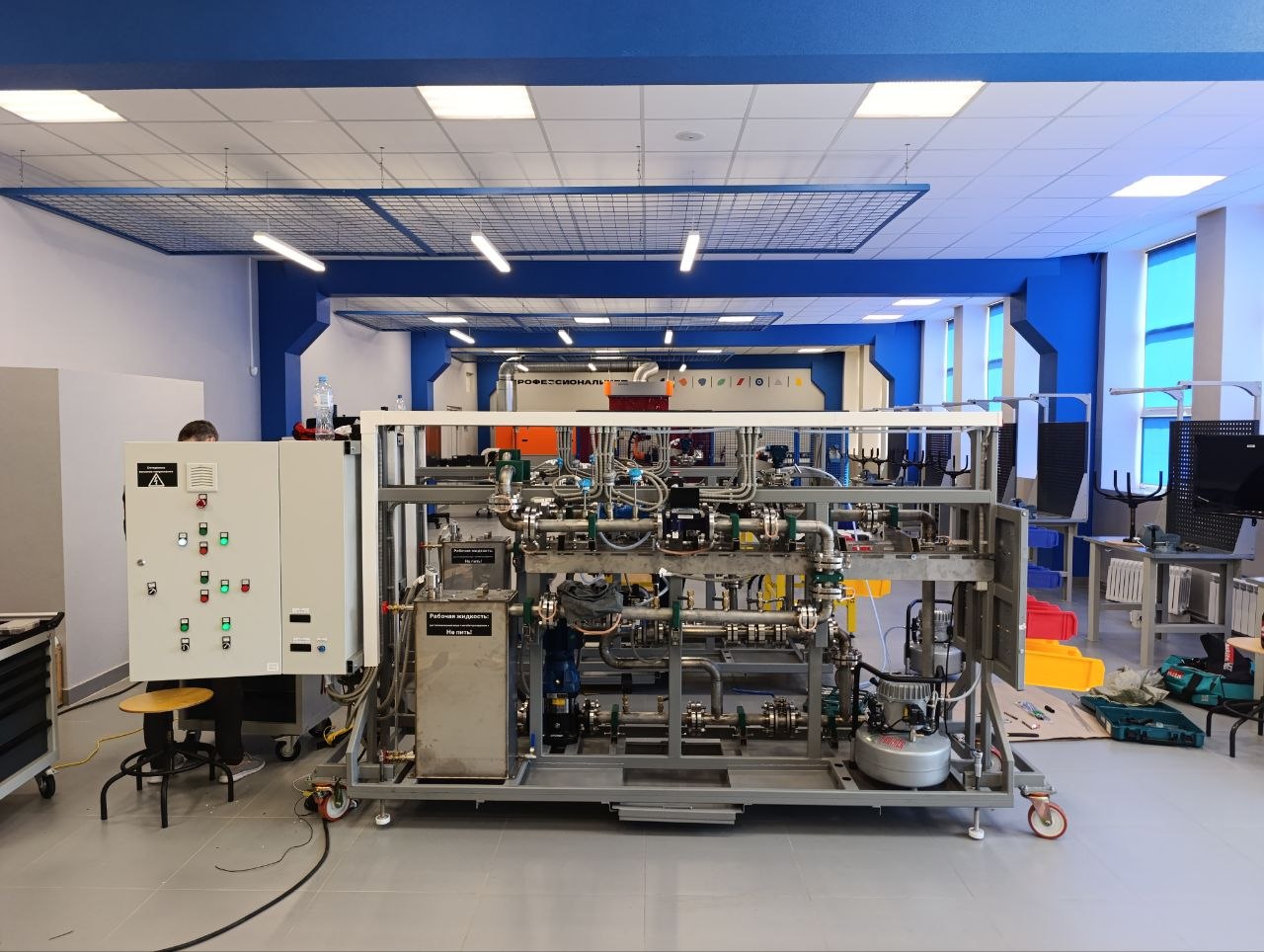

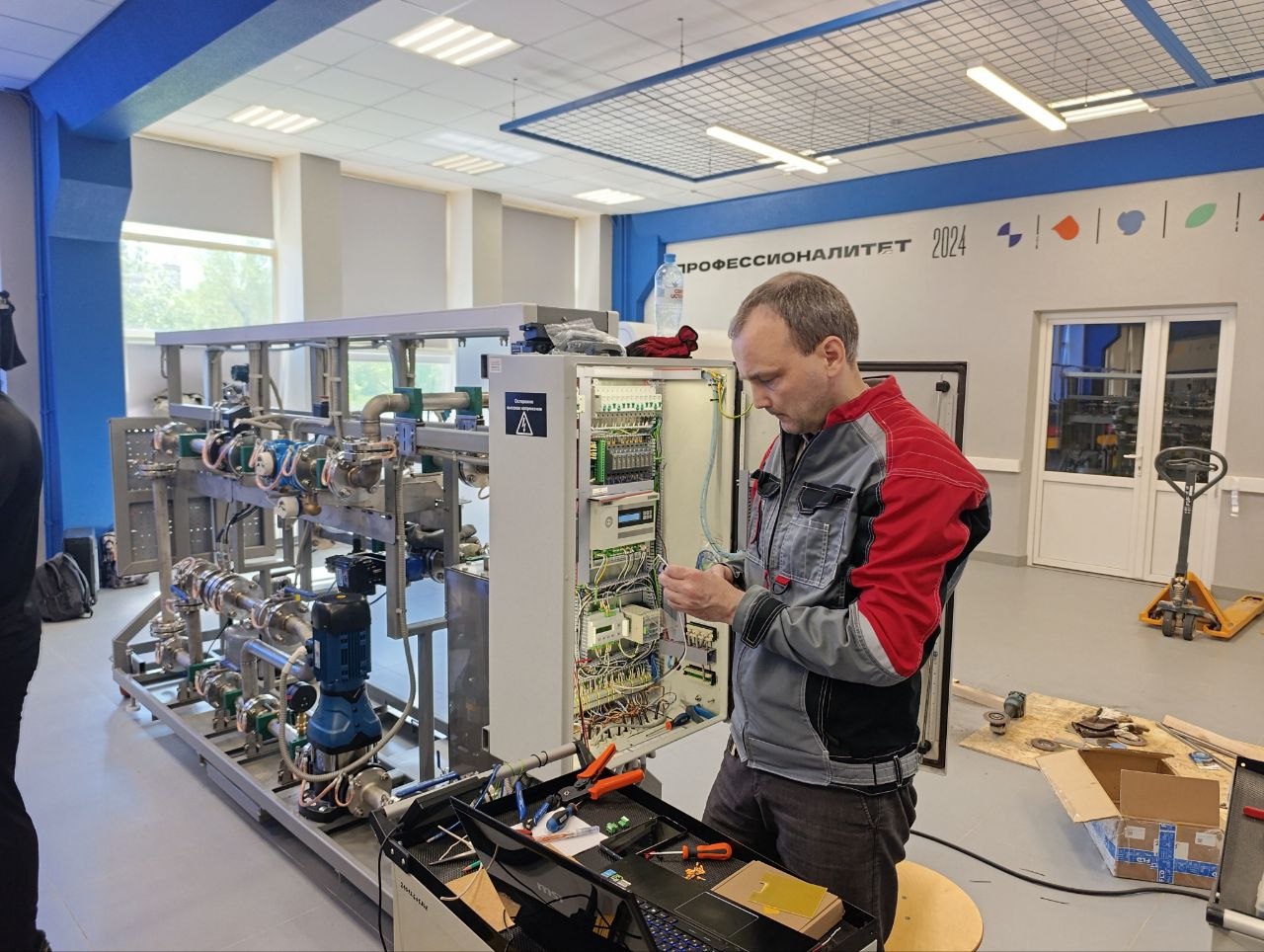

Стенд выполнен в виде замкнутого циркуляционного контура, в состав которого входят бак для рабочей жидкости, насосный агрегат, трубопровод из нержавеющей стали, регулирующий орган, средства измерения давления, расхода и температуры, а также шкаф управления. Использование частотно-регулируемого привода позволяет изменять расход и давление в системе, обеспечивая гибкую настройку режимов работы и наглядную демонстрацию процессов регулирования.
На стенде реализованы учебные сценарии, направленные на формирование практических навыков:
- прокладка и маркировка кабельных линий;
- подключение 2-, 3- и 4-проводных датчиков;
- коммутация цепей управления и питания;
- настройка и калибровка датчиков;
- конфигурирование и программирование ПИД-регулятора;
- поиск и устранение неисправностей;
- выполнение механосборочных и электромонтажных работ;
- сборка соединений, установка датчика давления PT1 и подключение электродвигателя насоса;
- изучение устройства, назначения и принципа работы основных типов расходомеров.
Внедрение стенда в образовательный процесс позволяет повысить качество практической подготовки студентов, закрепить теоретические знания на реальном оборудовании и обеспечить наглядное изучение методов измерения, регулирования и контроля параметров гидравлических систем.
