Эмулятор «Скважинная штанговая насосная установка (УСШН)

Описание

Эмулятор «Скважинная штанговая насосная установка (УСШН)» представляет собой программно-аппаратный комплекс профессиональной подготовки, предназначенный для обучения и совершенствования практических навыков эксплуатации оборудования механизированной добычи нефти. Решение ориентировано на использование в колледжах, техникумах, вузах, а также в корпоративных учебных центрах нефтегазовых компаний.

Комплекс обеспечивает изучение конструкции, принципа действия и режимов работы скважинной штанговой насосной установки, а также отработку действий оператора при управлении оборудованием в условиях, максимально приближенных к реальной производственной среде.

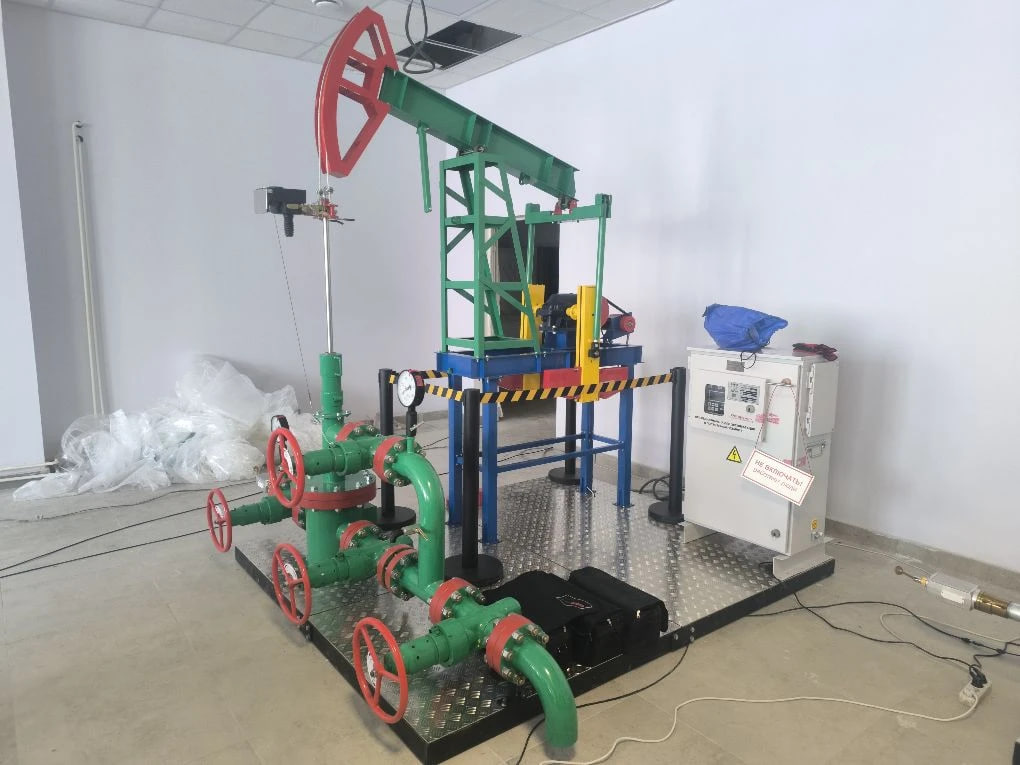

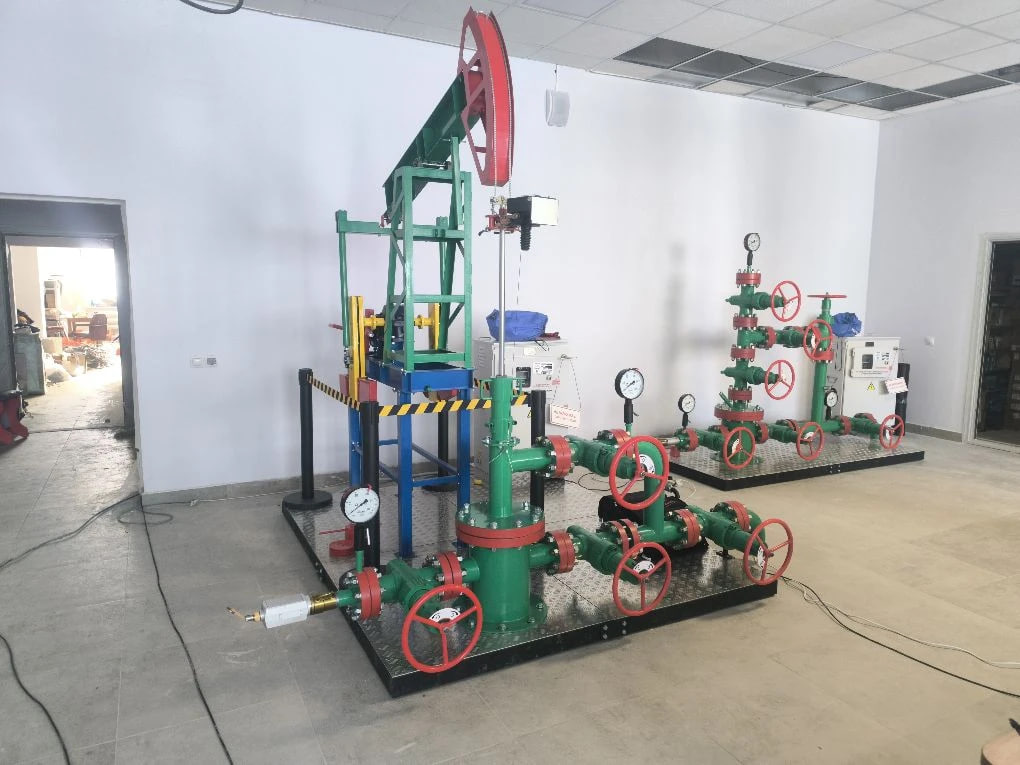

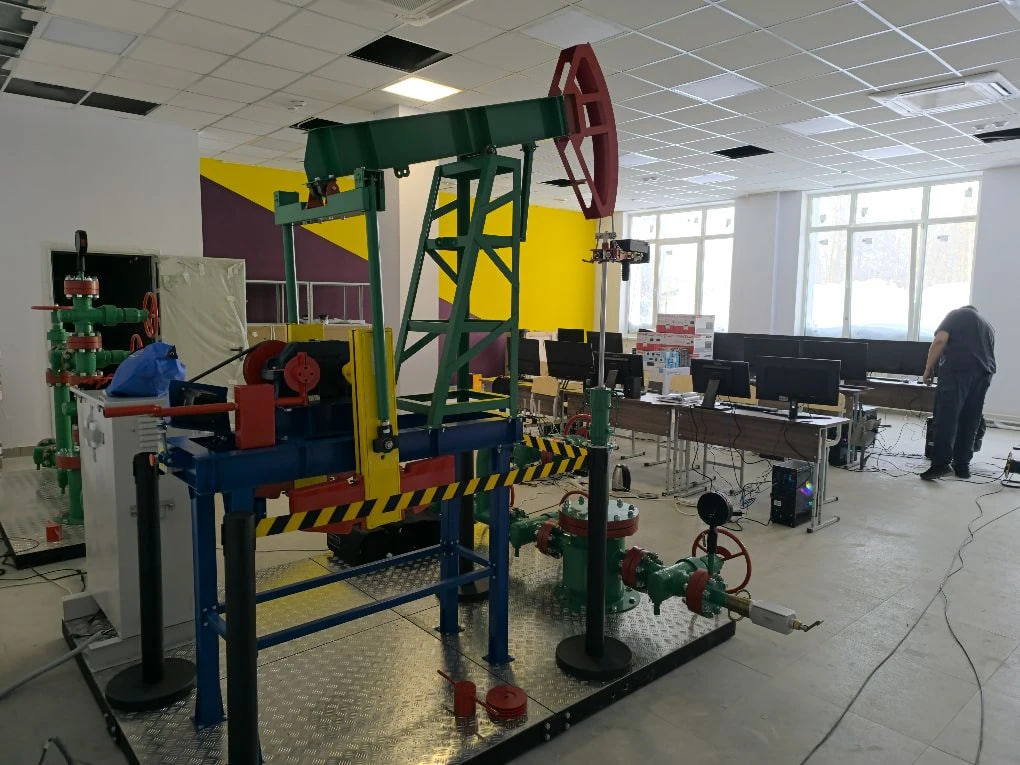

Ключевой особенностью эмулятора является использование реального технологического оборудования. В состав комплекса входит действующая установка УСШН с реальной станцией управления и элементами фонтанной арматуры с запорной арматурой. При этом работа скважины, параметры добычи и технологические процессы моделируются программно, что позволяет воспроизводить различные режимы эксплуатации оборудования без рисков для обучаемых и оборудования.

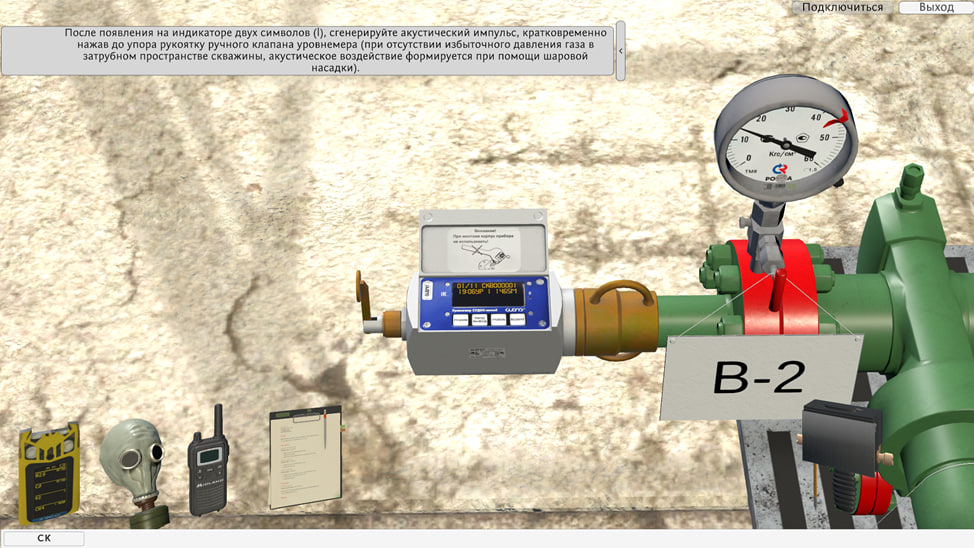

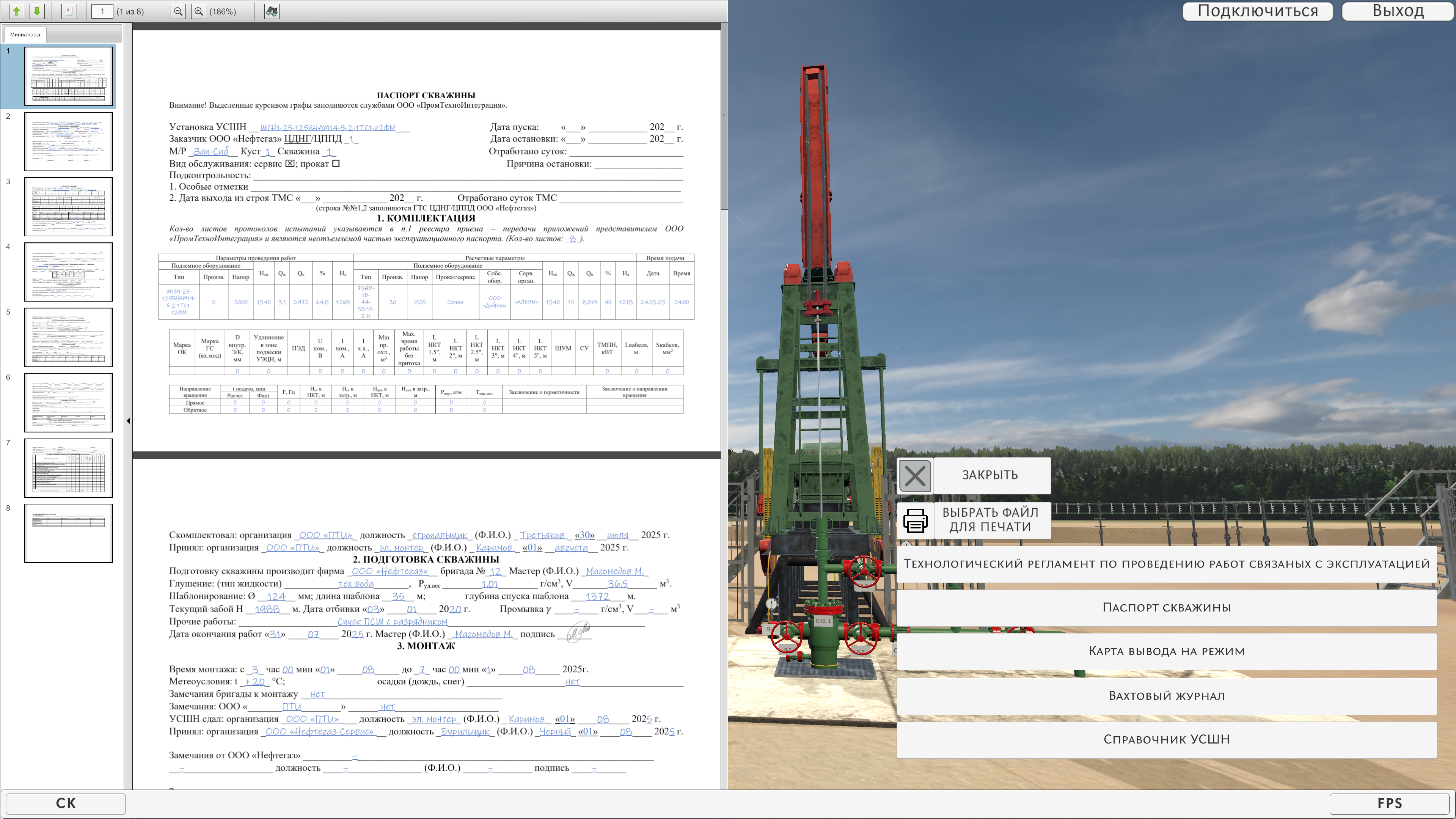

Программная часть комплекса реализована в виде интерактивного интерфейса оператора и обеспечивает моделирование параметров работы скважины, контроль режимов функционирования установки УСШН, а также формирование различных технологических и аварийных ситуаций для отработки действий персонала.

С использованием эмулятора обучаемые могут отрабатывать следующие практические навыки:

• запуск и останов установки УСШН;
• работа со станцией управления;
• контроль технологических параметров работы установки;
• диагностика неисправностей и отклонений в работе оборудования.

Дополнительно комплекс поддерживает интеграцию с LMS-системами, что позволяет фиксировать действия обучаемых, контролировать успеваемость и анализировать результаты обучения.

Состав программно-аппаратного комплекса:

• установка скважинного штангового насоса (УСШН) с реальной станцией управления;
• элементы фонтанной арматуры с запорной арматурой;
• учебные стенды, посвященные конструкции и принципам работы УСШН;
• программное обеспечение для моделирования работы скважины и технологических процессов.

Состав программной части комплекса:

• модуль синтеза 3D-изображения и звука;
• модуль распределённых вычислений и математической модели;
• модуль инструктора;
• модуль АСУТП;
• система формирования виртуальной реальности.

Преимущества комплекса:

• использование реального оборудования установки УСШН;
• высокая степень реалистичности учебного процесса;
• моделирование различных технологических режимов и аварийных ситуаций;
• безопасная отработка практических навыков эксплуатации оборудования;
• возможность интеграции в цифровую образовательную среду и LMS-системы.

• Запуск (после глушения или кратковременной остановки) и вывод скважины оборудованной УСШН на режим
• Опрессовка клапанов и лифта насосной компрессорной трубы скважины оборудованной УСШН
• Замеры дебитов на АГЗУ
• Замеры уровней и давлений

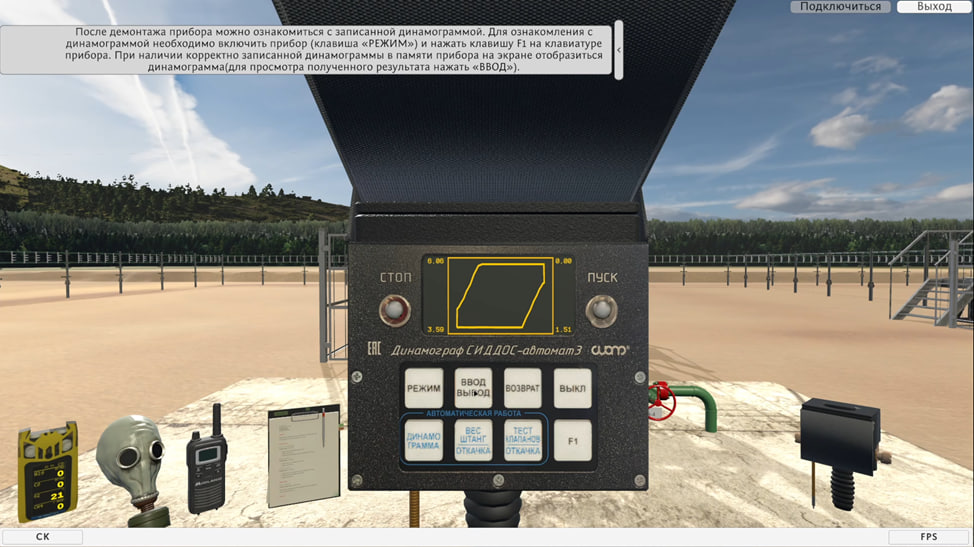

• Динамометрирование
• Подбор оборудования и режима эксплуатации для энергосберегающего режима работы скважины оборудованной УСШН
• Определение причин отклонений от нормальной работы оборудования и диагностика неисправностей скважины оборудованной УСШН
• Изменение длины хода полированного штока
• Изменение числа качаний полированного штока
• Уравновешивание станка-качалки
• Остановка с торможением
