Категория:

Буровая установка 5000/320 (ЭР / ЭУК)

В наличии

Единиц продано: 0

Количество просмотров: 0

РАЗРАБОТКА АНАЛОГИЧНОГО ПРОГРАММНО –
АППАРАТНОГО КОМПЛЕКСА ПО ТЗ ЗАКАЗЧИКА

“Интерактивные тренажеры частично или полностью заменяют производственную практику при профессиональном обучении и приравнены к техническим средствам обучения „

Федеральный закон «Об образовании в РФ»

“Программы обучения требованиям охраны труда… должны содержать практические занятия по формированию умений и навыков безопасного выполнения работ в объеме не менее 25 процентов общего количества учебных часов „

Постановление Правительства РФ №2464 «О порядке обучения по охране труда и проверки знания требований охраны труда»

Варианты поставки:



  • Программно-аппаратная реализация с точной копией управления кабины бурильщика (рабочее место обучаемого – бурильщика) + ноутбуки (рабочие места обучаемых – помощников бурильщиков) + ноутбук (рабочее место инструктора) + сервер.
  • Программно-аппаратная реализация с точной копией управления кабины бурильщика на базе системы формирования виртуальной реальности (VR) (рабочее место обучаемого – бурильщика) + ноутбуки с системой формирования виртуальной реальности (VR) (рабочие места обучаемых – помощников бурильщиков) + ноутбук (рабочее место инструктора)

Сценарии:

Сценарии базовой версии:

  1. Изучение конструкции буровой установки
  2. Изучение конструкции скважины и бурильной колонны
  3. Спускоподъёмные операции

Дополнительные сценарии (опция 1 – ГНВП при бурении):

  • Закрытие скважины
  • Глушение методом бурильщика
  • Глушение объемным методом
  • Заполнение листа глушения

Дополнительные сценарии – действия персонала при выполнении ПЛАС (опция 2):

  • Проверка в начале работы смены
  • ГНВП во время бурения (промывки) скважины
  • ГНВП при СПО
  • ГНВП при спуске обсадной колонны
  • ГНВП при отсутствии бурильных (обсадных) труб в скважине и ГФР
  • ГНВП, открытый фонтан

 Дополнительные сценарии – выполнение типовых операций (опция 3):

  • Проходка (бурение) роторное
  • Проходка (бурение) роторное + забойный двигатель (ВЗД)
  • Замена долота и компоновки бурильной колонны (определение износа, замена)
  • Промывка скважины
  • Ремонтные/ловильные работы
  • Вышкомонтажные работы
  • Проходка (бурение) верхним приводом

Дополнительные сценарии – для помощников бурильщика и механиков (опция 4):

  • Замена поршней/втулок на насосе
  • Выявление неисправностей и смена сеток в виброситах
  • Выявление неисправностей и замена элементов песко/ило отделителей
  • Замена каната
  • Выявление неисправностей и замена клапанов насоса
  • Текущее обслуживание и ремонт система БУ
  • Спуск обсадной колонны и цементирование
  • Правила безопасности (выявление нарушений при бурении)
  • Правила безопасности (выявление нарушений при производстве работ на высоте)
  • Правила безопасности (выявление нарушений при производстве грузоподъемных работ)

Дополнительные сценарии – для геофизических работ (опция 5):

  • Геофизические исследования скважины в процессе бурения
  • Отбор керна

Режимы:

  • В режиме «Обучение» доступны указания по правильному выполнению работ (подсказки), неверные действия не допускаются и обучаемый получает указания о том, как выполнить действия правильно.
  • В режиме «Экзамен», в отличие от режима «Обучение», в процессе выполнения учебного задания, обучаемый не получает дополнительной информации (подсказок), результат выполнения задания (оценка) выставляется автоматически.
  • В режиме без использования сценариев – инструктор может выбрать любое ранее сохраненное стартовое состояние и ставить задачу самостоятельно. Оценка результатов в данном случае также происходит самостоятельно.

Конкурентные преимущества тренажера:

Математическая модель – система математических соотношений, описывающих с требуемой точностью имитируемый объект или процесс. Высокая адекватность и универсальность модели тренажера определяет соответствие поведения реальной системы и поведения модели в штатном и аварийном режимах. Под адекватностью понимается способность модели отражать заданные свойства объекта с приемлемой точностью. Универсальность модели определяется количеством параметров, учитываемых в процессе имитации. При необходимости модель может учитывать деформирование твёрдых тел (акустическое воздействие, устойчивость, механику разрушения), теплоперенос (теплопроводность, конвекция и излучение), акустические явления, химические реакции, электромагнитные эффекты, воздействие на экосистему и т.д.

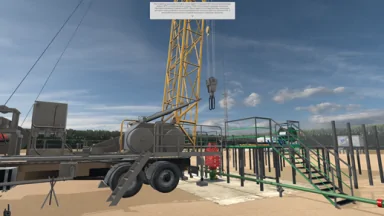

Модуль синтеза 3D изображения и звука – Модуль синтеза 3D изображения и звука позволяет расширить цели и задачи тренажера, дополнительно обеспечивая возможность практического изучения устройства, принципа работы, технического обслуживания оборудования и деятельности, характерной для осваиваемой профессии.

Модуль инструктора

Инструктор (или инструкторы, количество инструкторов может быть различным), в отличии от других участников обучения, не участвует в выполнении задачи обучения, а выполняет следующие функции:

  • останов и повторный запуск тренажера;
  • выбор сценария обучения;
  • выбор между режимами инструктора и экзамена;
  • получение статистики по выполнению тренажера.

Смоделированное оборудование:

  • Буровой насос УНБТ-950А
  • Вертлюг УВ-320МА
  • Талевая система 5х6
  • Вышка ВМА-45-320
  • Ротор Р-700
  • Лебедка ЛБУ-37-1100
  • Кронблок – УКБА-6-400
  • Крюкоблок – УТБК-5-320
  • Талевый блок– УТБА-5-320
  • Лебедка: электродвигатель 4ПС-450-1000-УХЛ2
  • Буровой насос: электродвигатель 4ПС-450-1000-УХЛ2
  • Циркуляционная система ЦС5000ЭР
  • Верхний привод TD-350-HT (Bentec)
  • Полати
  • Крепление мертвого конца
  • Подвеска вертлюга
  • Мостик
  • Вибросито
  • Ситогидроциклонный сепаратор
  • Пескоотделитель
  • Илоотделитель
  • Центрифуга
  • Дегазатор
  • Гидросмеситель
  • Емкость приготовления
  • Емкость сливная
  • Емкость забора
  • Стояк
  • Водяной насос
  • Пульт бурильщика
  • Верхний привод
  • Трубные ключи АКБ
  • Механический ключ
  • Клинья ротора
  • Безопасная труба/квадратная труба
  • Замки трубные
  • Долота
  • Превентор (схема ОП-5)
  • Гидростанция управления
  • Вспомогательная лебедка
  • Элеватор
  • Грязевик
  • Сепаратор
  • Блоки приготовления
  • Обвязка буровой….
  • Ресивер
  • Компрессор
  • КПП лебедки

Гарантии и поддержка

В течение года с момента покупки тренажера осуществляется техническая поддержка. Гарантийные случаи отрабатываются в течение месяца с даты уведомления о поломке аппаратных частей, в течение 3 дней с момента уведомления о сбое программного обеспечения.

Методическая поддержка

Предоставляются инструкции пользователя, администратора, технолога. Так же все методические материалы. Далее пример (первые 10 страниц) реальной методички для преподавателя (инструктора).

View Fullscreen
Оставьте заявку на демо версию

    Оставить заявку на демо

    Мы не передаем данные клиентов третьим лицам. Они будут использованы только для нашего ответа Вам. Обязательные поля отмечены *

    Описание

    Буровая установка УРАЛМАШ БУ-5000/320 ЭК БМЧ / БУ 5000/320ЭУК-Я предназначена для бурения глубоких и сверхглубоких скважин на нефть и газ, с условной глубиной бурения 5000 метров в районах с умеренным климатом при температурах от -45°С до +40°С, при разработке месторождений с содержанием сероводорода менее 6%.

    Установка имеет современный электрический привод, обеспечивающий плавное регулирование параметров основных рабочих органов.

    Аббревиатура этих буровых установок расшифровывается следующим образом: 5000/320— условная глубина бурения в метрах/допускаемая нагрузка на крюке в тоннах; Э — электропитание БУ от промышленной сети или Э — электрический привод частично регулируемый; ЭП — регулируемый полностью привод постоянного тока (обозначение, используемое ОАО ВЗБТ);

    ЭР — регулируемый полностью привод постоянного тока (обозначение, используемое ОАО «Уралмаш»); ДЭП, ДЭР — дизель-электрический привод постоянного тока тиристорный регулируемый; К — для кустового бурения; БМ — блочно-модульного исполнения; М — мобильная или модернизированная; Ч – Электрический частотно-регулируемый привод переменного тока с цифровой системой управления; У — универсальная монтажеспособность; Я – для кустового бурения газовых скважин применительно к условиям полуострова Ямал разработана буровая установка БУ-5000/320 — ЭУК-Я, в которой используется ряд положительных решений установки БУ-4500/270—ЭУК БМ, а именно: установка имеет привод постоянного тока, эшелонное расположение блоков, утепленные полы и укрытия, лебедку серии ЭТ.

    Буровые сооружения предназначены для монтажа и размещения основного и вспомогательного оборудования, обеспечения их конструктивной и функциональной взаимосвязи при бурении и транспортировке.

    Модули буровой площадки через фермы опираются на лонжероны, скрепленные между собой балками блоков механизма перемещения. Конструкция основания установки обеспечивает возможность установки шурфа для ведущей трубы с вертлюгом и иметь второй шурф для работы с СВП одиночными бурильными трубами.

    Отзывы

    Отзывов пока нет.

    Будьте первым, кто оставил отзыв на “Буровая установка 5000/320 (ЭР / ЭУК)”

    Ваш адрес email не будет опубликован. Обязательные поля помечены *



    Демоверсия тренажера

    Варианты поставки

    Варианты поставки:



    • Программно-аппаратная реализация с точной копией управления кабины бурильщика (рабочее место обучаемого – бурильщика) + ноутбуки (рабочие места обучаемых – помощников бурильщиков) + ноутбук (рабочее место инструктора) + сервер.
    • Программно-аппаратная реализация с точной копией управления кабины бурильщика на базе системы формирования виртуальной реальности (VR) (рабочее место обучаемого – бурильщика) + ноутбуки с системой формирования виртуальной реальности (VR) (рабочие места обучаемых – помощников бурильщиков) + ноутбук (рабочее место инструктора)

    Системные требования

    • Процессор Intel i5;
    • Оперативная память 16 Гб;
    • Видеокарта минимум GeForce 1660 (разъем DisplayPort необходим)
    • Жесткий диск 10Гб (свободного места);
    • Цветной монитор Full HD (1920x1080 пикселей);
    • Сетевая карта, клавиатура, мышь, акустическая система;
    • Интернет-соединение;
    • Операционная система (64-разрядная): Win 10. Проверены запуски на Linux (Ubuntu, AstraLinux, AltLinux и т.д.)
    • Шлем VR линейки HTC Vive Elite, Pro и выше
    • Базовые станции для трекинга датчиков

    Тренажер может быть запущен на персональных компьютерах, ноутбуках, а также имеет 100% поддержку оборудования VR. Мы рекомендуем системы VR HTC VIVE и HTC VIVE PRO / PRO2 / Index / Cosmos / PICO NEO и т.д.

    Отличительной особенностью нашей компании является использование полного спектра средств для снижения утомляемости и симптомом  головокружения при использовании шлема. Подробнее.

    Буровая установка УРАЛМАШ БУ-5000/320 ЭК БМЧ / БУ 5000/320ЭУК-Я предназначена для бурения глубоких и сверхглубоких скважин на нефть и газ, с условной глубиной бурения 5000 метров в районах с умеренным климатом при температурах от -45°С до +40°С, при разработке месторождений с содержанием сероводорода менее 6%.

    Установка имеет современный электрический привод, обеспечивающий плавное регулирование параметров основных рабочих органов.

    Аббревиатура этих буровых установок расшифровывается следующим образом: 5000/320— условная глубина бурения в метрах/допускаемая нагрузка на крюке в тоннах; Э — электропитание БУ от промышленной сети или Э — электрический привод частично регулируемый; ЭП — регулируемый полностью привод постоянного тока (обозначение, используемое ОАО ВЗБТ);

    ЭР — регулируемый полностью привод постоянного тока (обозначение, используемое ОАО «Уралмаш»); ДЭП, ДЭР — дизель-электрический привод постоянного тока тиристорный регулируемый; К — для кустового бурения; БМ — блочно-модульного исполнения; М — мобильная или модернизированная; Ч – Электрический частотно-регулируемый привод переменного тока с цифровой системой управления; У — универсальная монтажеспособность; Я – для кустового бурения газовых скважин применительно к условиям полуострова Ямал разработана буровая установка БУ-5000/320 — ЭУК-Я, в которой используется ряд положительных решений установки БУ-4500/270—ЭУК БМ, а именно: установка имеет привод постоянного тока, эшелонное расположение блоков, утепленные полы и укрытия, лебедку серии ЭТ.

    Буровые сооружения предназначены для монтажа и размещения основного и вспомогательного оборудования, обеспечения их конструктивной и функциональной взаимосвязи при бурении и транспортировке.

    Модули буровой площадки через фермы опираются на лонжероны, скрепленные между собой балками блоков механизма перемещения. Конструкция основания установки обеспечивает возможность установки шурфа для ведущей трубы с вертлюгом и иметь второй шурф для работы с СВП одиночными бурильными трубами.
