Электросварка (VR)

Заказать

Единиц продано: 1

Количество просмотров: 0

РАЗРАБОТКА АНАЛОГИЧНОГО ПРОГРАММНО –
АППАРАТНОГО КОМПЛЕКСА ПО ТЗ ЗАКАЗЧИКА

Интерактивные тренажеры частично или полностью заменяют производственную практику при профессиональном обучении и приравнены к техническим средствам обучения

Федеральный закон «Об образовании в РФ»

Программы обучения требованиям охраны труда… должны содержать практические занятия по формированию умений и навыков безопасного выполнения работ в объеме не менее 25 процентов общего количества учебных часов

Постановление Правительства РФ №2464 «О порядке обучения по охране труда и проверки знания требований охраны труда»

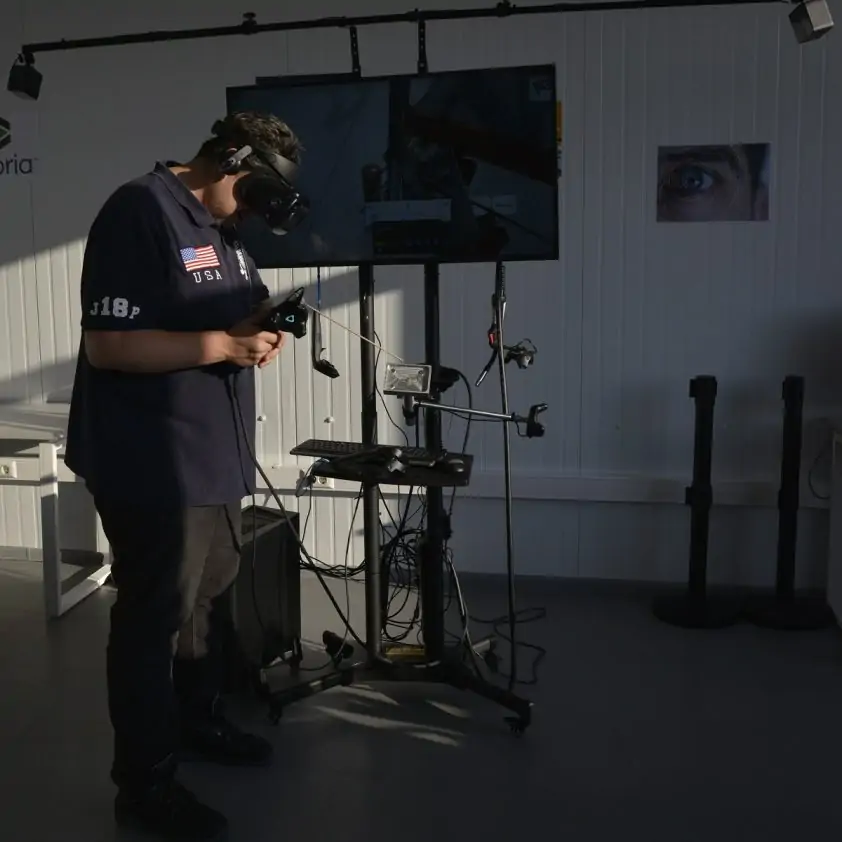

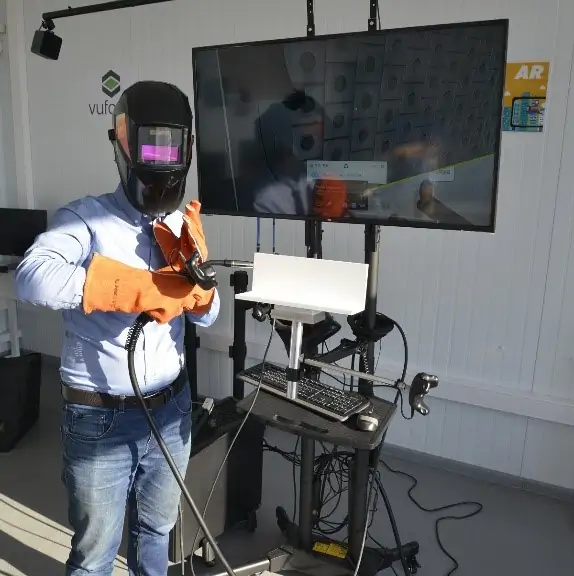

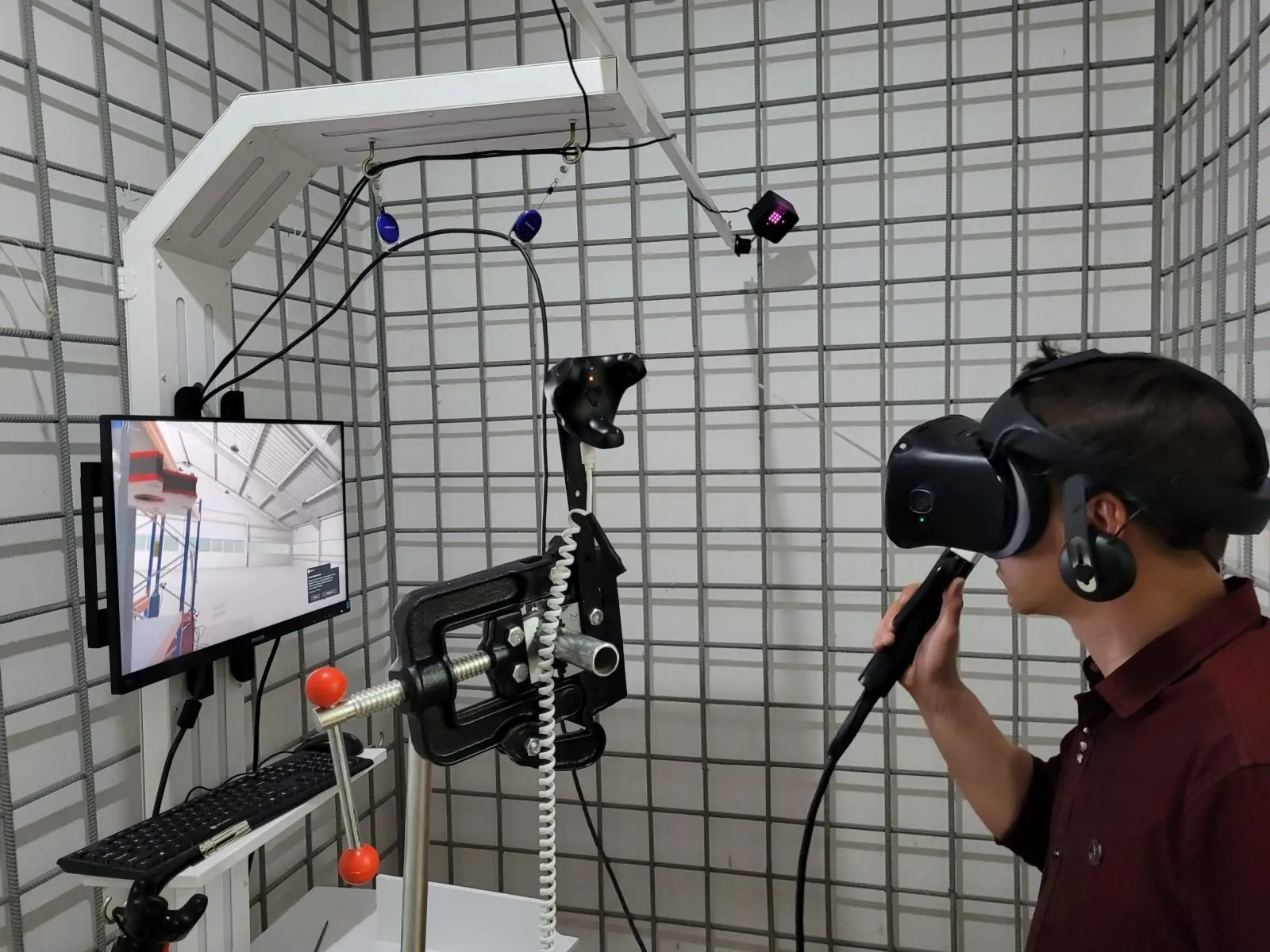

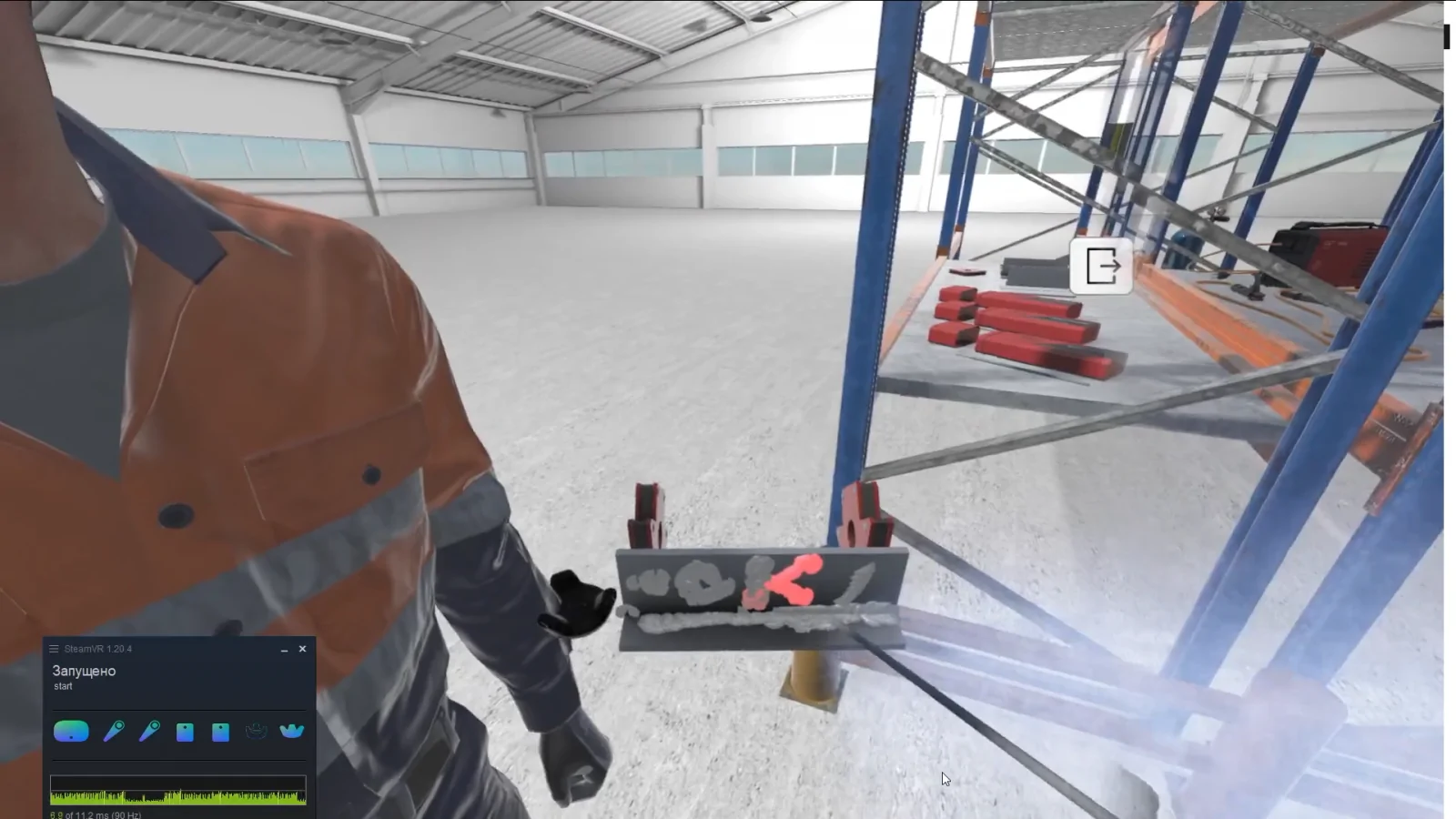

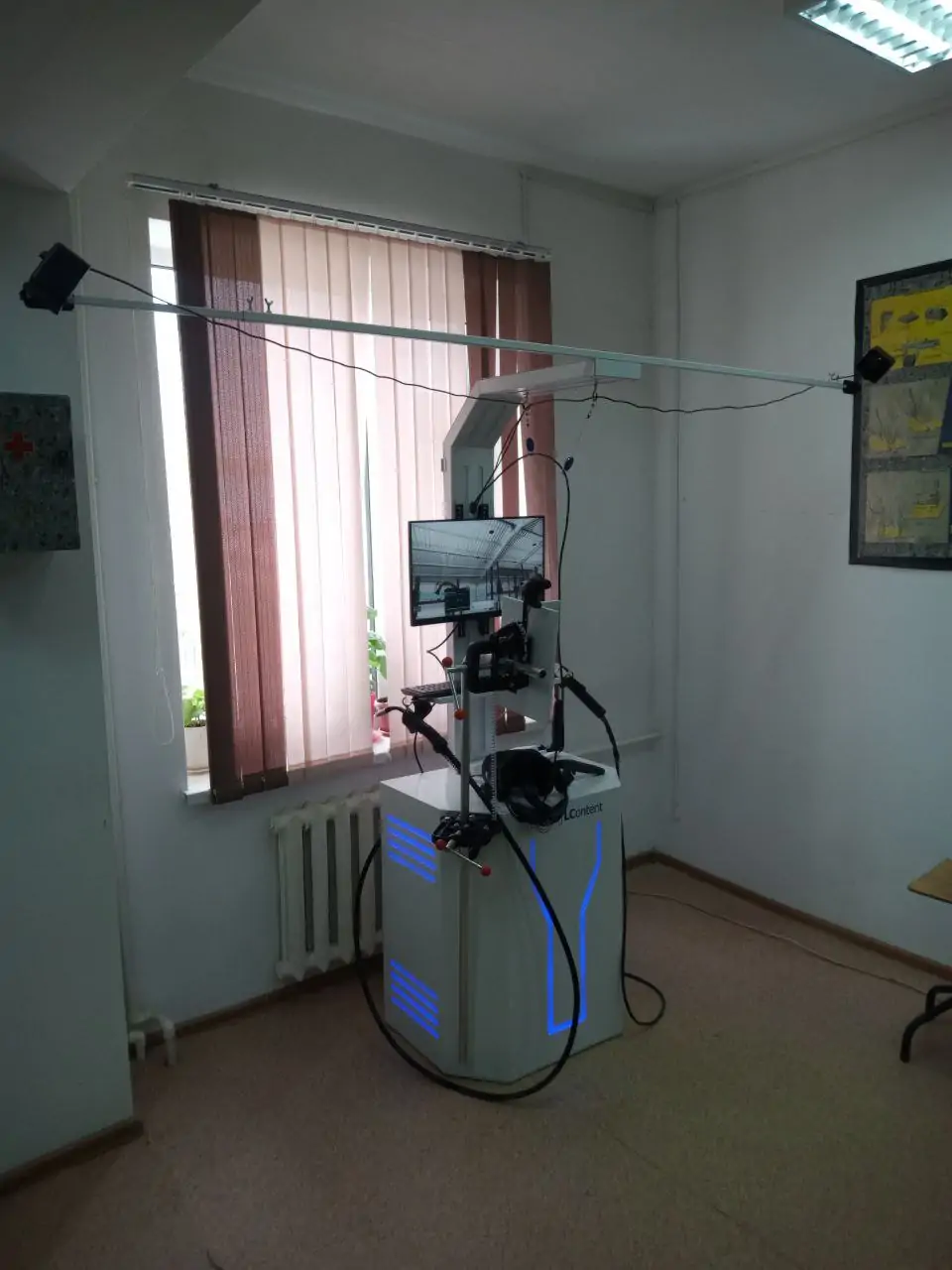

Программно-аппаратный комплекс по “Электросварка”. Комплекс позволяет производить обучение как при помощи VR средств (Cosmos Vive Elite/Pro2), так и при помощи работы на сенсорной ТВ-панели.

Назначение компьютерного имитационного тренажера “Электросварка” – формирование и совершенствование знаний и навыков электрической сварки. Тренажер сварщика оснащен настоящими сварочными горелками: для полуавтоматической сварки в защитных газах плавящимся электродом и ручной дуговой сварки неплавящимся электродом в защитных газах.

Основные преимущества VR-тренажера сварки:

  1. Адекватная и универсальная математическая модель точно воспроизводит все физические и физико-химические процессы по время сварки (с учетом всех возможных условий).
  2. Отсутствие затрат на расходные материалы (заготовки, электроды, газ и т.д.) и затрат на электроэнергию.
  3. Мобильность, отсутствие специального рабочего места.
  4. Абсолютная безопасность обучения, в т.ч. воспроизведение в VR “опасных” условий.

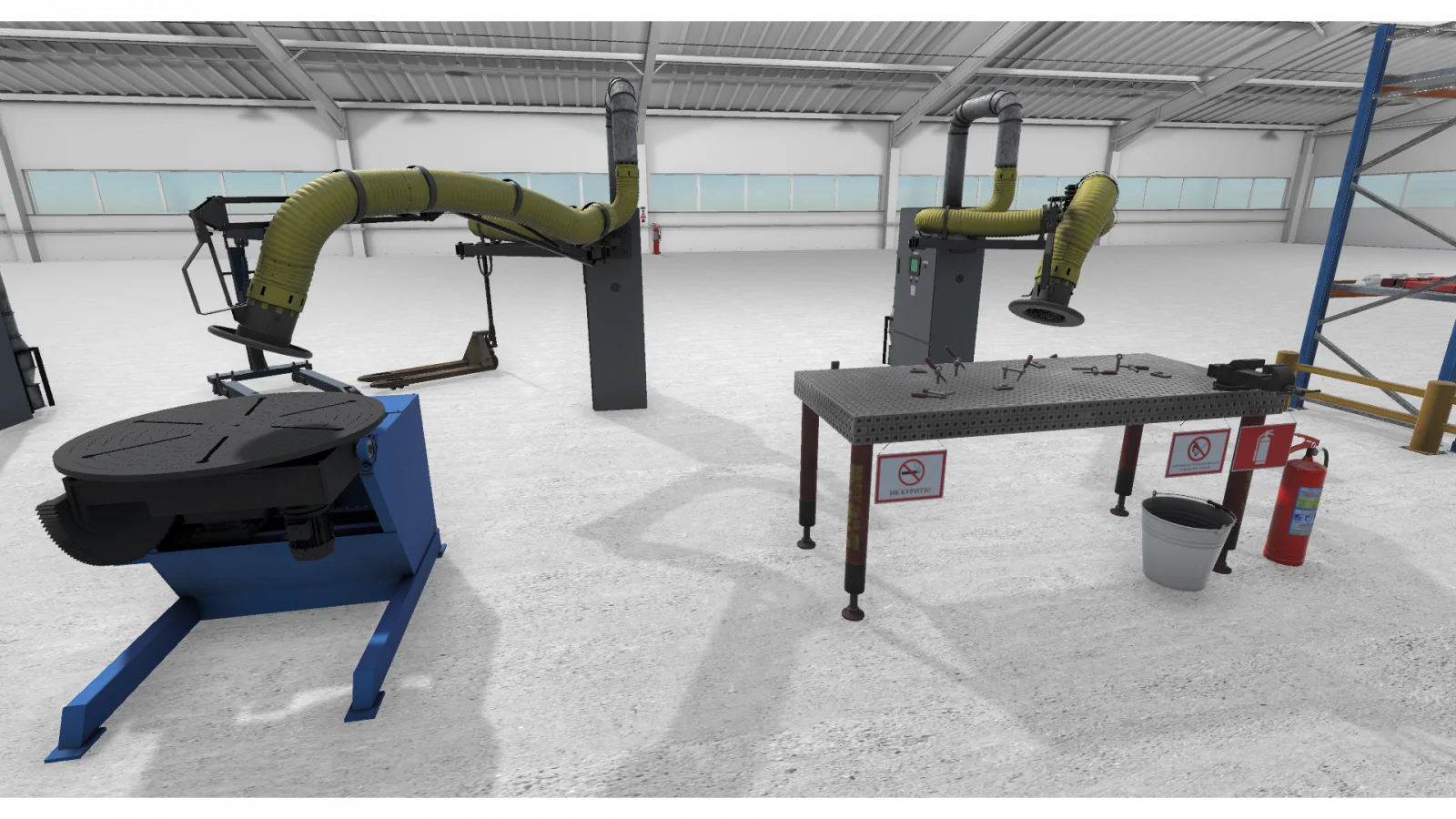

  5. Полная имитация различных типов сварочных аппаратов, свариваемых изделий, СИЗ, дополнительно: поворотные сварочных столы, монтажные столы, спец.устройства, используемые при сварке.
  6. Показ последствий некачественного шва через время.
  7. Показ дефектов шва в разрезе, снижение свойств шва со временем, т.е. наблюдение внутренней структуры шва и ускорение времени с показом последствий.
  8. Возможность сварки любых изделий любыми электродами и в любых средах.

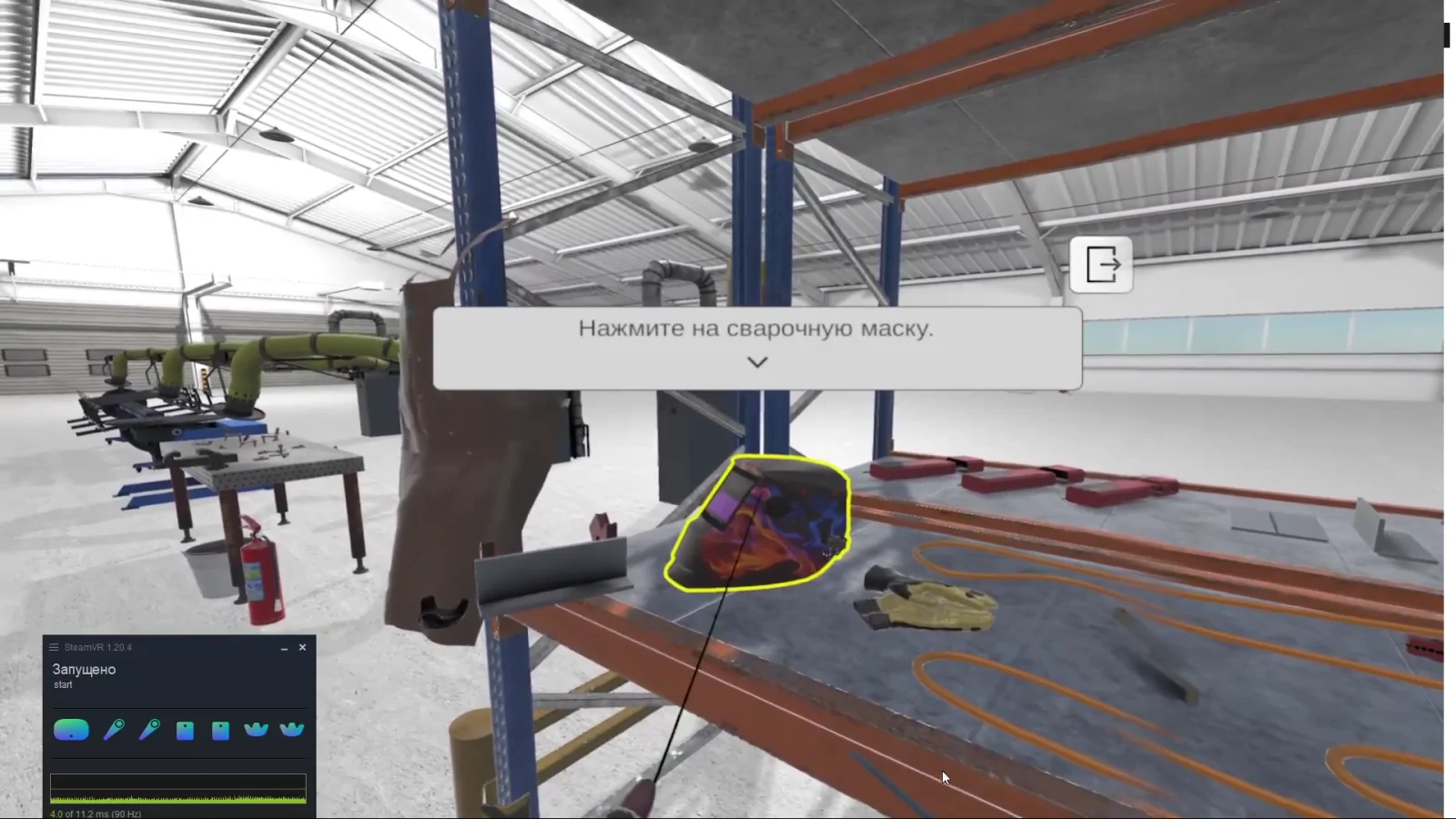

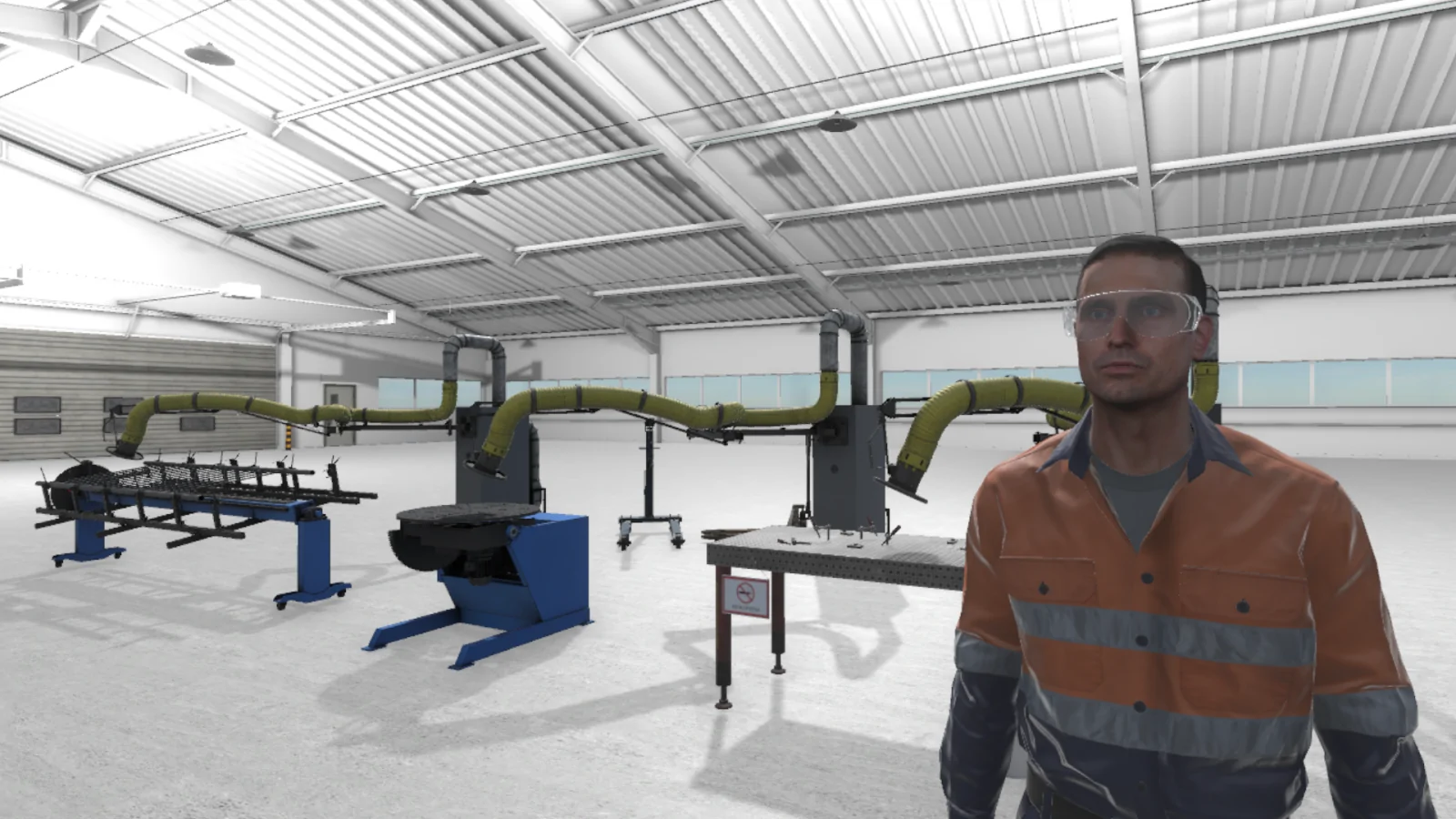

  9. Не нужен профессиональный индивидуальный инструктор который следит за процессом обучения, т.к. в тренажере уже имеется виртуальный инструктор.
  10. Дополнительные модули – нарушения при проведении сварочных работ, промышленная безопасность, такелажные и стропальные работы, работы на высоте и т.д. – расширяют функционал тренажера.
  11. Возможность использования в системах управления обучением (LMS) с передачей аналитики обучения в систему хранения учебных записей.
  12. Совместимость с открытой платформой полигон – возможность бесшовной стыковки с другими тренажерами, в т.ч. для совместной работы.

Тренажер обеспечивает обучение четырем видам ручной сварки: полуавтоматической в защитных газах, ручной неплавящимся электродом в инертных газах, ручной дуговой и механизированной сварки порошковой проволокой, во всех рабочих положениях. Выполнена имитация переноса металла при полуавтоматической сварке: струйный, крупнокапельный, короткой дугой. Имитация дефектов сварки – прожоги, наплывы, брызги и т.д. Комплект с макетами заготовок разных моделей, которые в процессе работы имитируют реальные сварные соединения:

  1. T-соединение стык (Тавровое соединение) – 1 Ед.
  2. Соединение нахлест – 1 Ед.
  3. V-соединение стык (Стыковое соединение) – 1 Ед.
  4. Труба V-соединение стык (Соединение труба к трубе (6″)) – 1 Ед.
  5. Труба T-соединение стык (Стыковое соединение труба к плоскости (6″)) – 1 Ед.

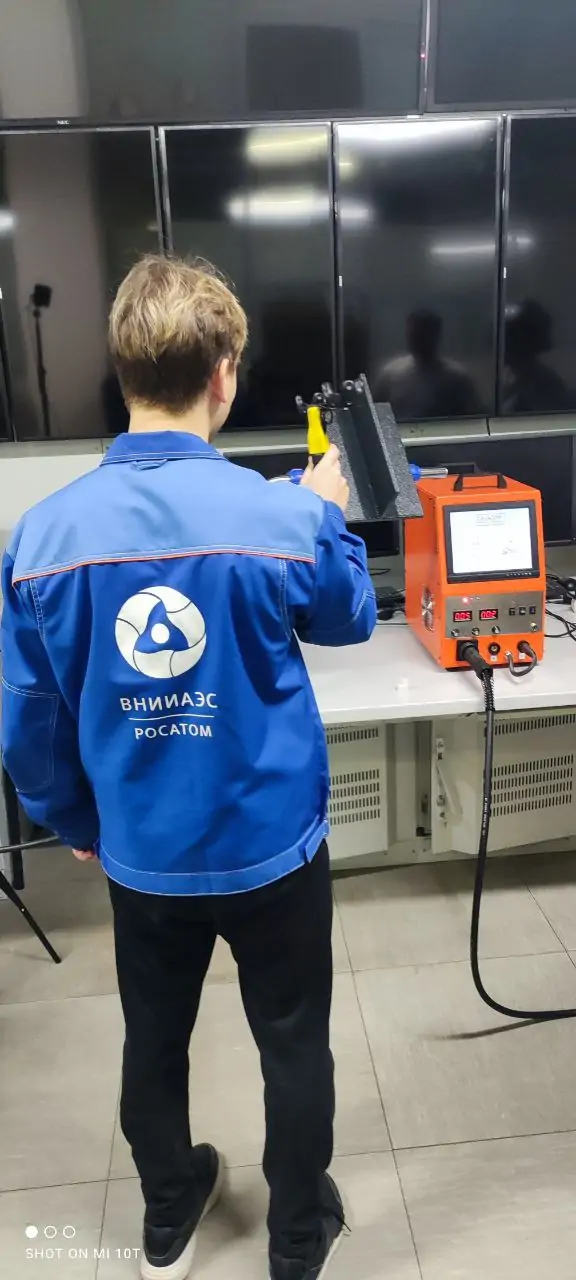

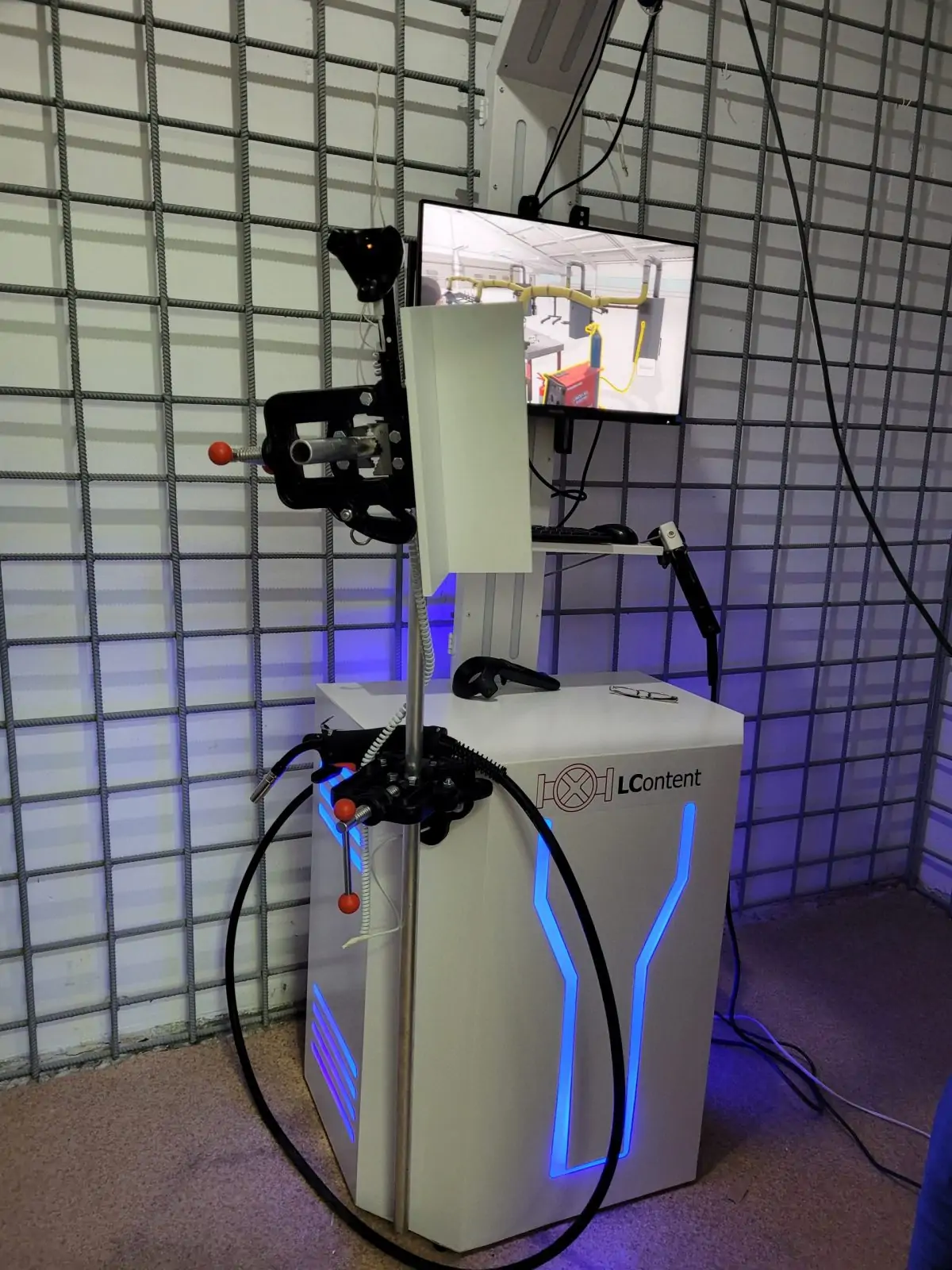

Тренажер имеет аппаратную реализацию в виде корпуса сварочного аппарата с регулировками: силы тока (A), напряжения (V), скорости подачи проволоки, расхода газа, переключение переменный/постоянный ток+-, кнопка 2х/4-х тактный режим сварки.

Оставьте заявку на демо версию

    Оставить заявку на демо

    Мы не передаем данные клиентов третьим лицам. Они будут использованы только для нашего ответа Вам. Обязательные поля отмечены *


    Описание

    Характеристики тренажера:

    • Сварочные позиции согласно международным стандартам ISO 6947: 2011 ANSI/AWS A3.0M/A3.0:2011 – PA, PC, PF/PG, PE, PH/PJ, H-L045/J-L045, PB, PD, 1F, 2F, 3F, 4F, 1G, 2G, 3G, 4G, 5G, 6G. Положение заготовки – горизонталь, вертикаль, фланец, потолочный.
    • Выбор напряжения диапазон не меньше – 10V – 36V для механизированной сварки в инертном газе, диапазон не меньше 12V-36V для механизированной сварки в активном газе.
    • Выбор силы тока – сварка покрытым электродом – диапазон не меньше 50A-240A, сварка в защитном газе – диапазон не меньше 25A-270A.
    • Выбор полярности – прямая, обратная, переменны ток.
    • Выбор защитного газа – диоксид углерода (Углекислота), смесь Аргоновая и Диоксид углерода, аргон. Выбор скорости подачи проволоки – диапазон не меньше 1.2-20.0 м/мин.
    • Выбор основного материала – углеродистая сталь, Выбор толщины заготовки 3мм, 6мм, 10мм. Выбор покрытия электрода – основной, рутил.
    • Выбор диаметра покрытого электрода – 2.50, 3.25 и 4 мм. Выбор диаметра проволоки, не меньше – сплошная 0.8, 1 и 1.2 мм, порошковая 1.2 и 1.6 мм. Выбор диаметра неплавящегося электрода – 2 и 2.4 мм.

    Тренажер поставляться с Декларацией о соответствии Техническим регламентам Евразийского экономического союза (Декларация ТР ЕАЭС, Декларация о соответствии) и руководством пользователя.

    Задачи тренажера

    • ознакомление с оборудованием
    • процесс сварки полуавтоматом
    • процесс сварки ручной дуговой сваркой

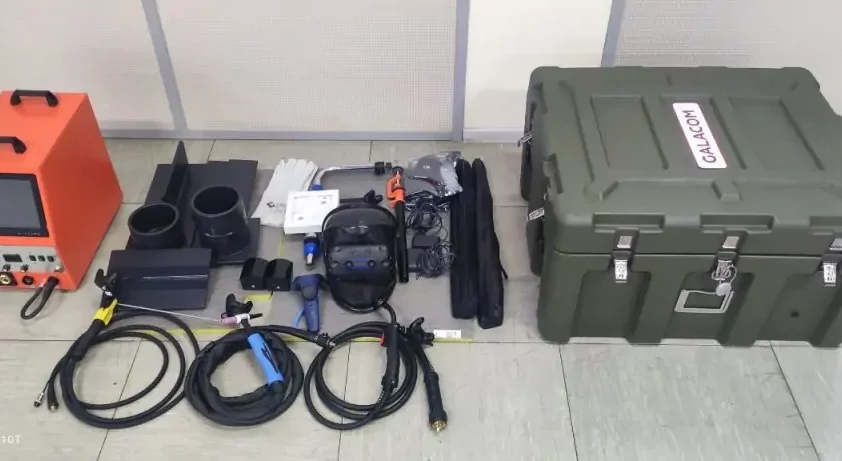

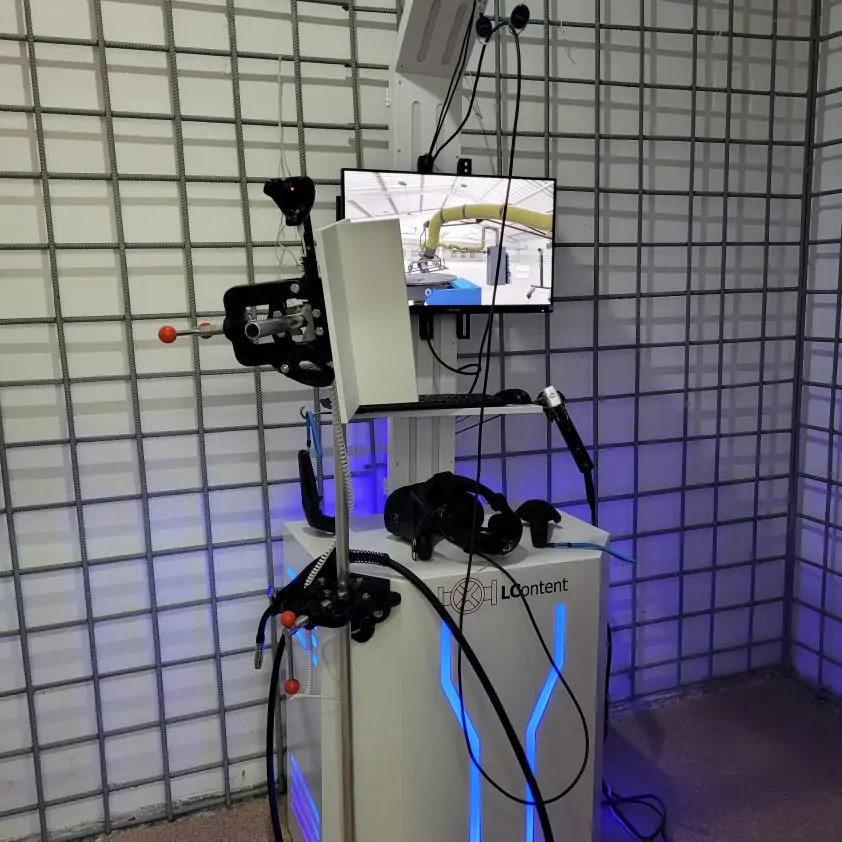

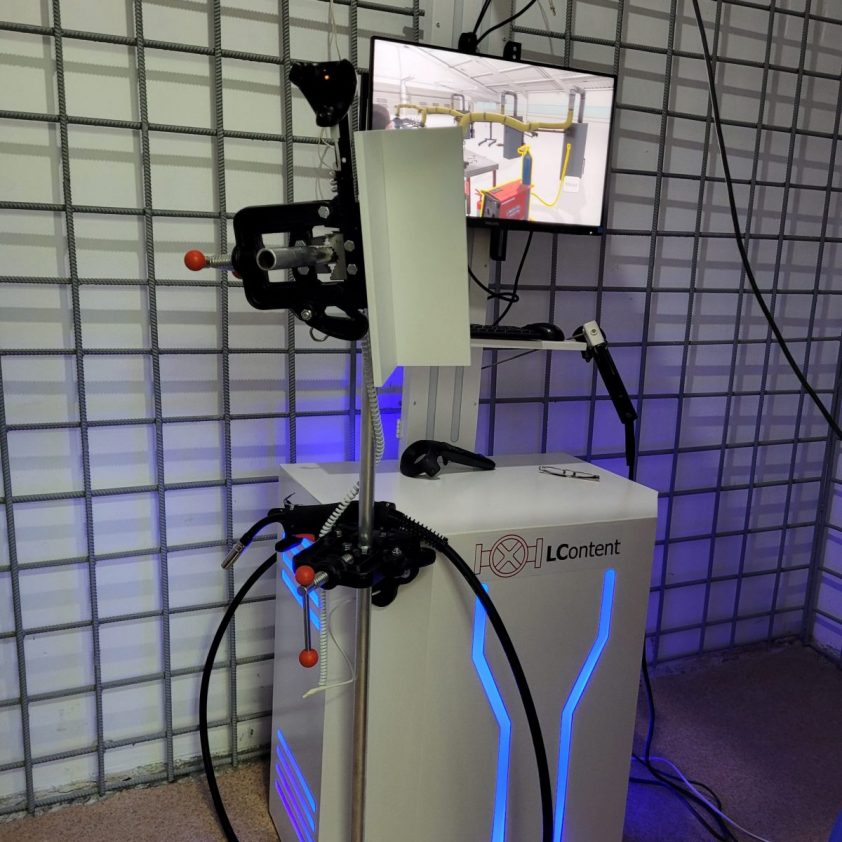

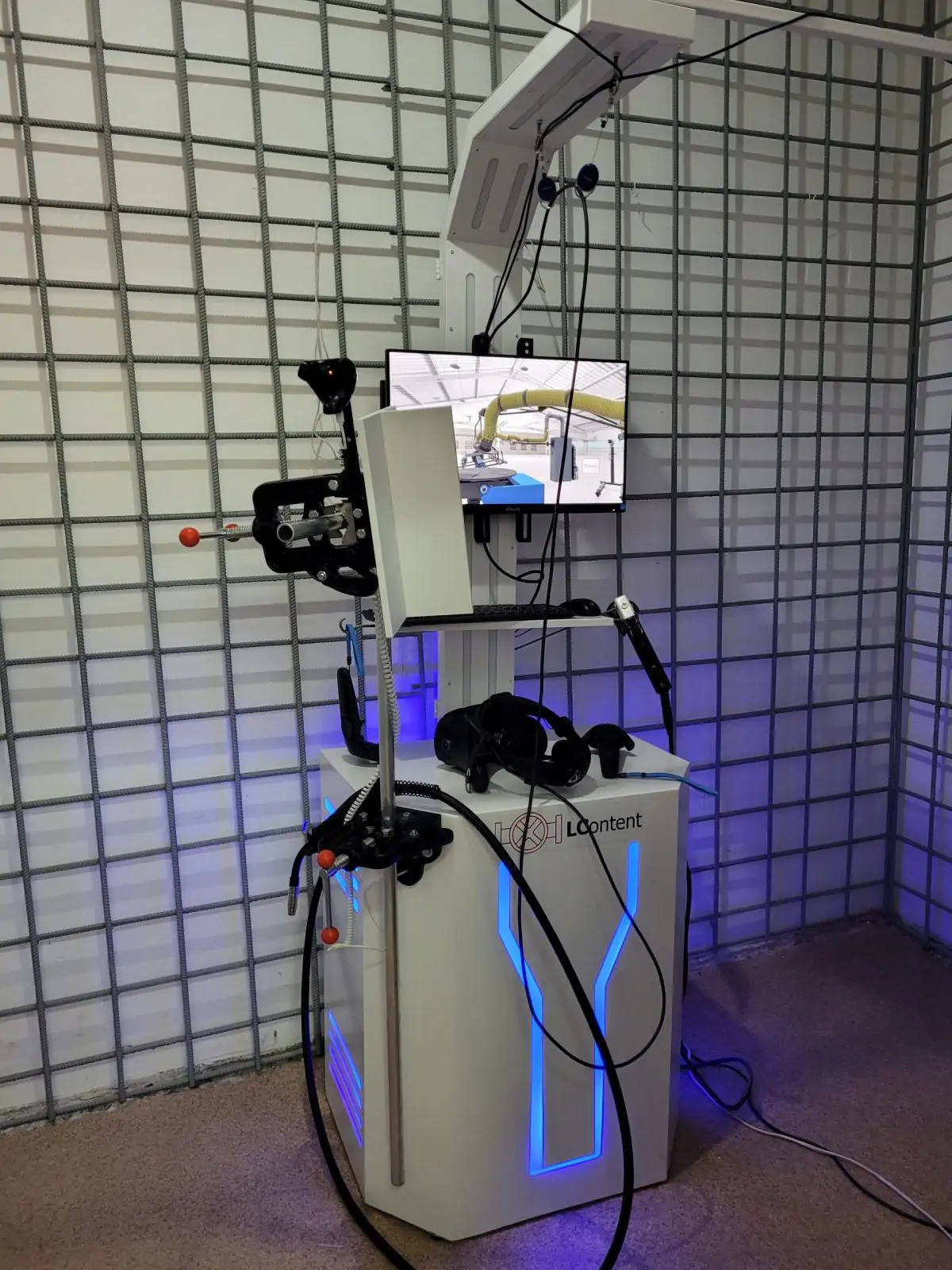

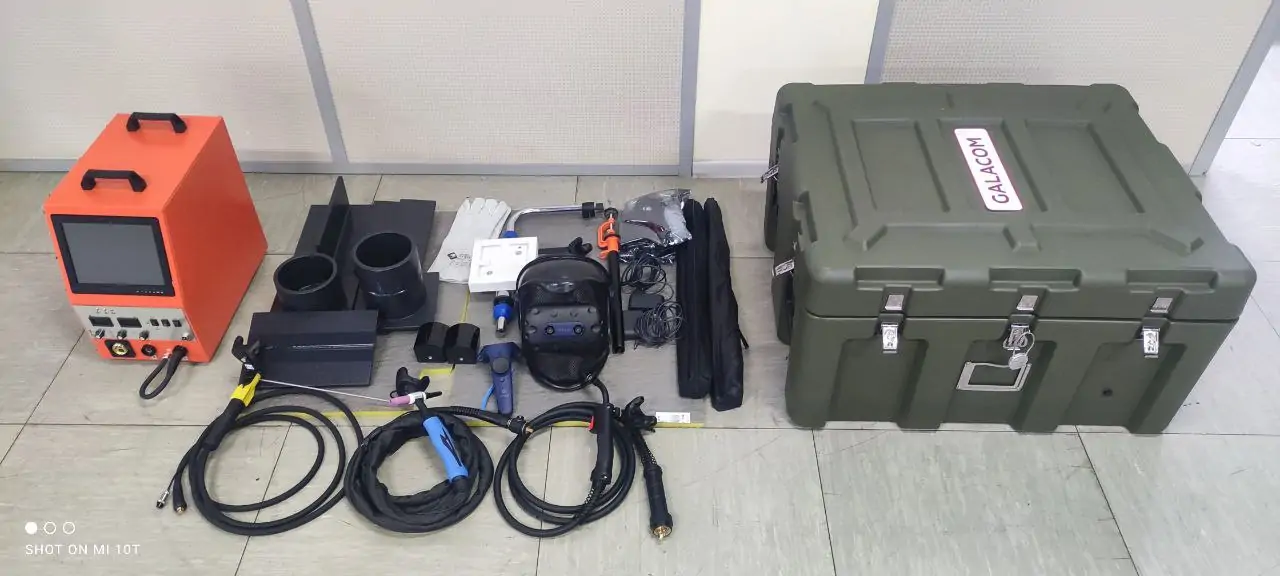

    Комплектация:

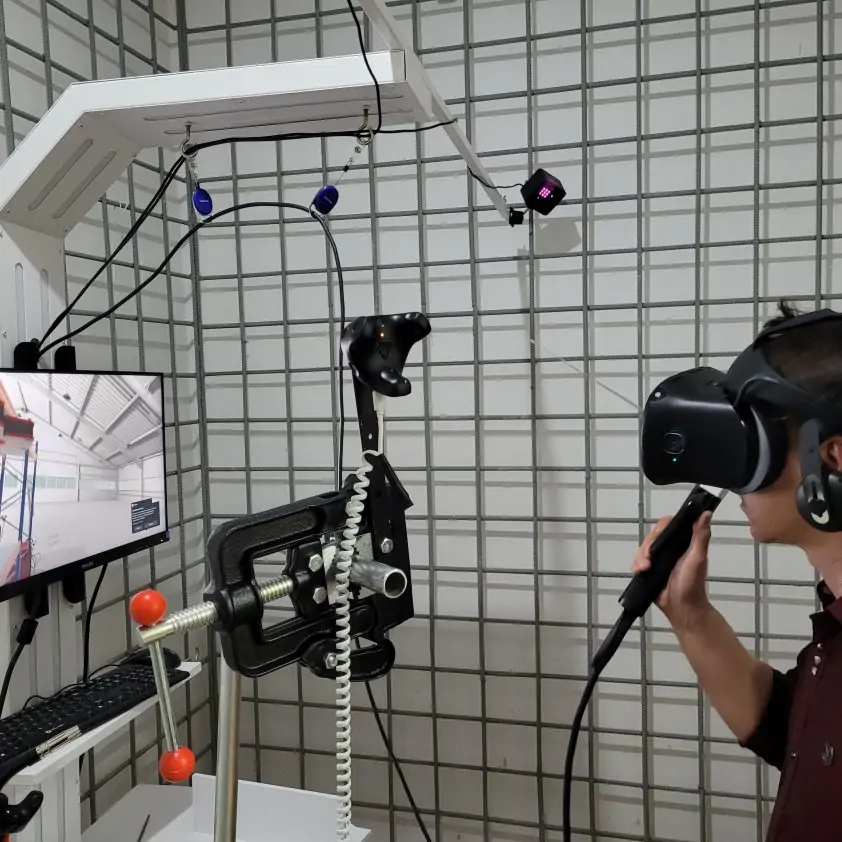

    • поворотный кронштейн для размещения заготовок
    • крепления для держателя электрода и горелки
    • крепление для маски и маска
    • штанга для крепления заготовки, регулируемая по высоте
    • заготовки для сварки
    • стойка
    • держатели электродов и горелка
    • 3D очки
    • компьютер +- презентационный экран

    Возможности тренажёра

    • изучение функционала и основных принципов работы на сварочном аппарате
    • обучение практическим правилам пользования сварочным оборудованием
    • воспроизводит процесс: ручной дуговой сварки
    • воспроизводит процесс: полуавтоматической сварки
    • автоматически формирует статистические данные по результату выполнения упражнений

    Особенности:

    • Современное оборудование
    • Возможность удаленного запуска (дистанционное обучение)
    • Полностью анимированные действия
    • Звуковое сопровождение всех диалогов и действий
    • Возможность работы на стандартном компьютере и в системе формирования виртуальной реальности (HTC Vive)

    Возможности оборудования

    • визуализация работы сварочного аппарата
    • реалистичная имитация звука сварки в виртуальном мире
    • имитация работы сварочным аппаратом
    • согласование виртуальной сцены в режиме реального времени с воздействиями обучаемого на органы управления
    • отображение на экране монитора текущих параметров имитируемого сварочного процесса
    • статистическая обработка результатов

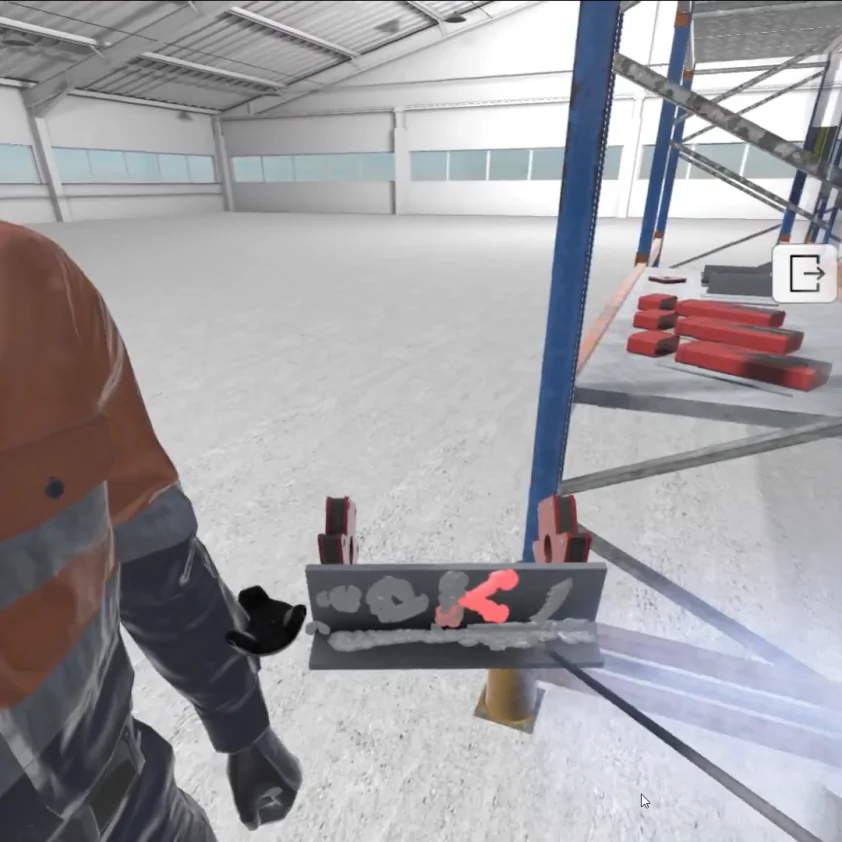

    • изучение виртуального сварочного шва после завершения упражнения с разных ракурсов и разного расстояния
    • возможность выбирать упражнения из набора

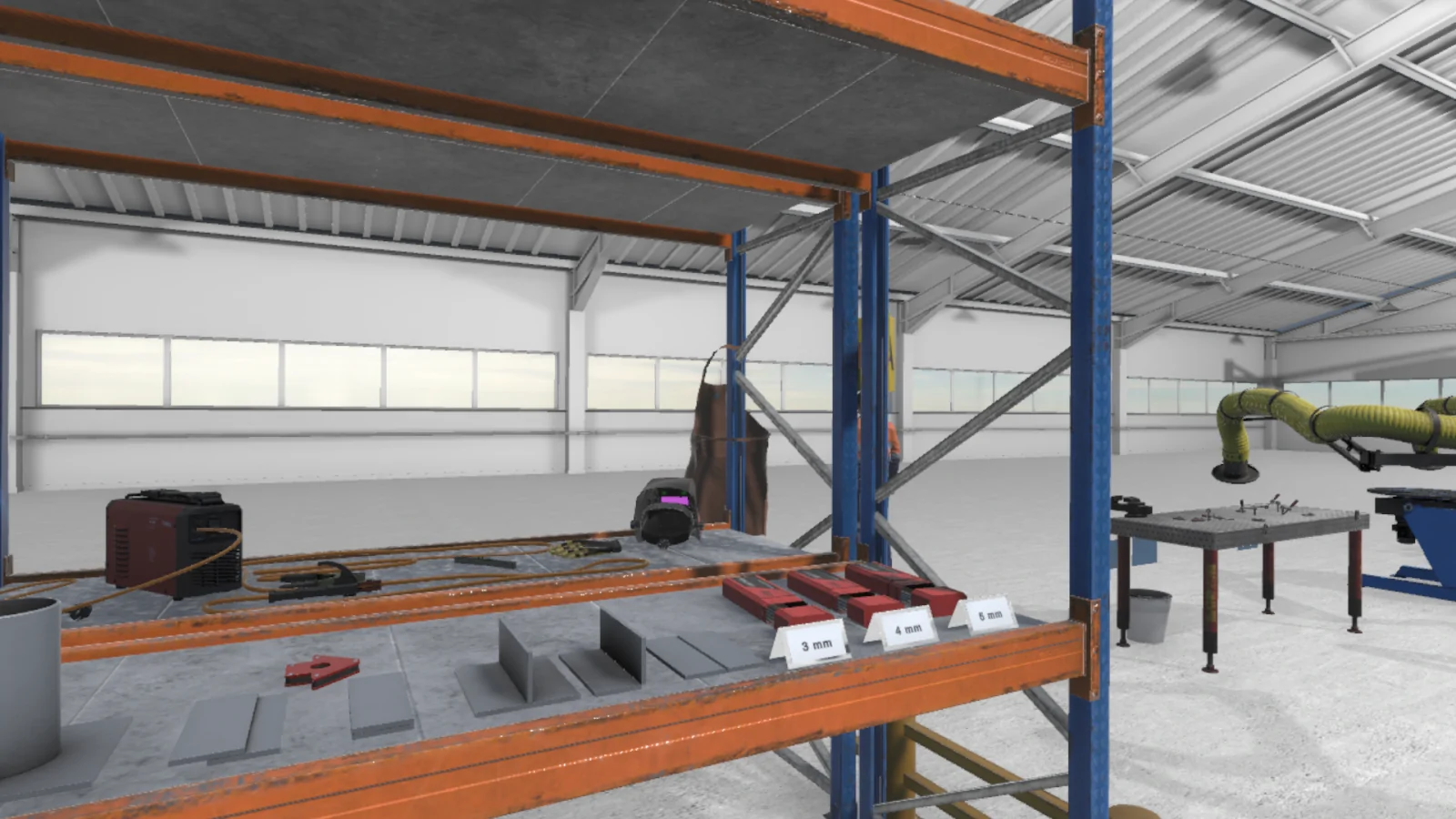

    • возможность выбирать заготовку для сварочных работ

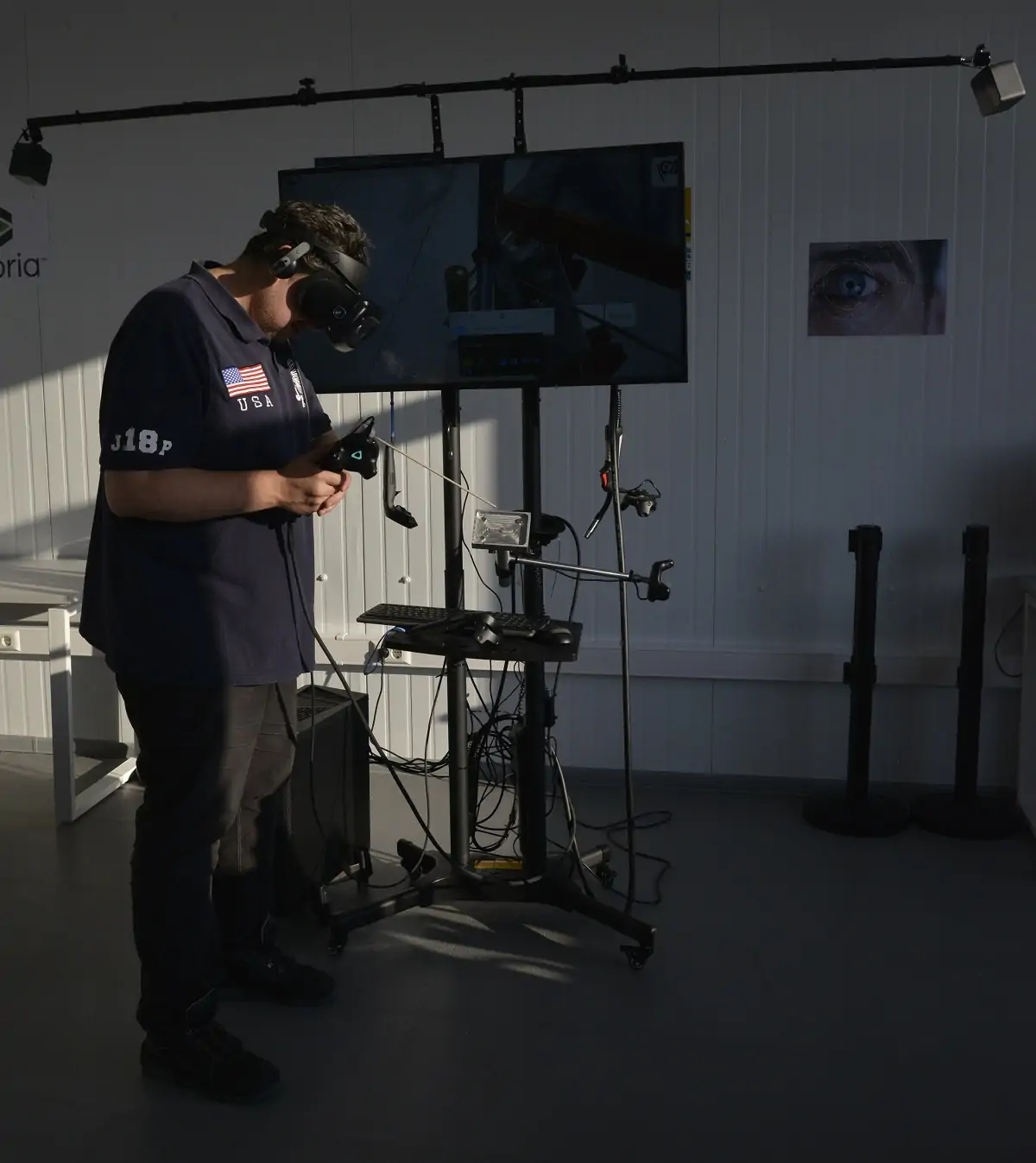

    • отображение сварочного процесса в трехмерном пространстве с использованием: очков виртуальной реальности, монитора компьютера
    • менять силу тока для ручной сварки
    • менять скорость подачи проволоки для полуавтоматической сварки
    • получить основные моторные навыки зажигания и поддержания сварочной дуги

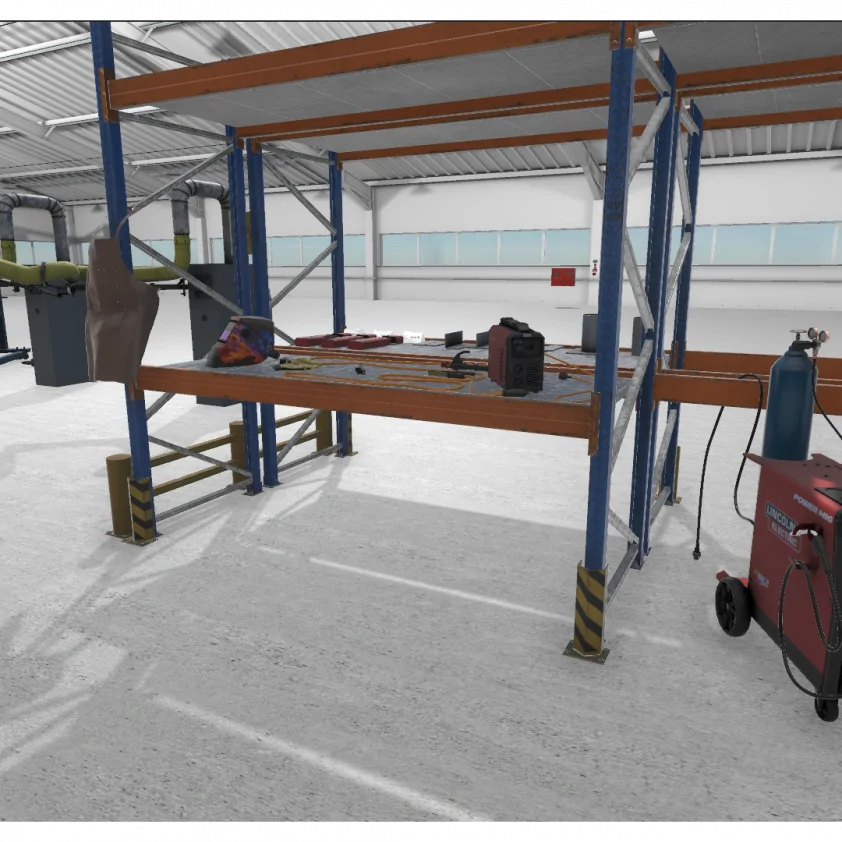

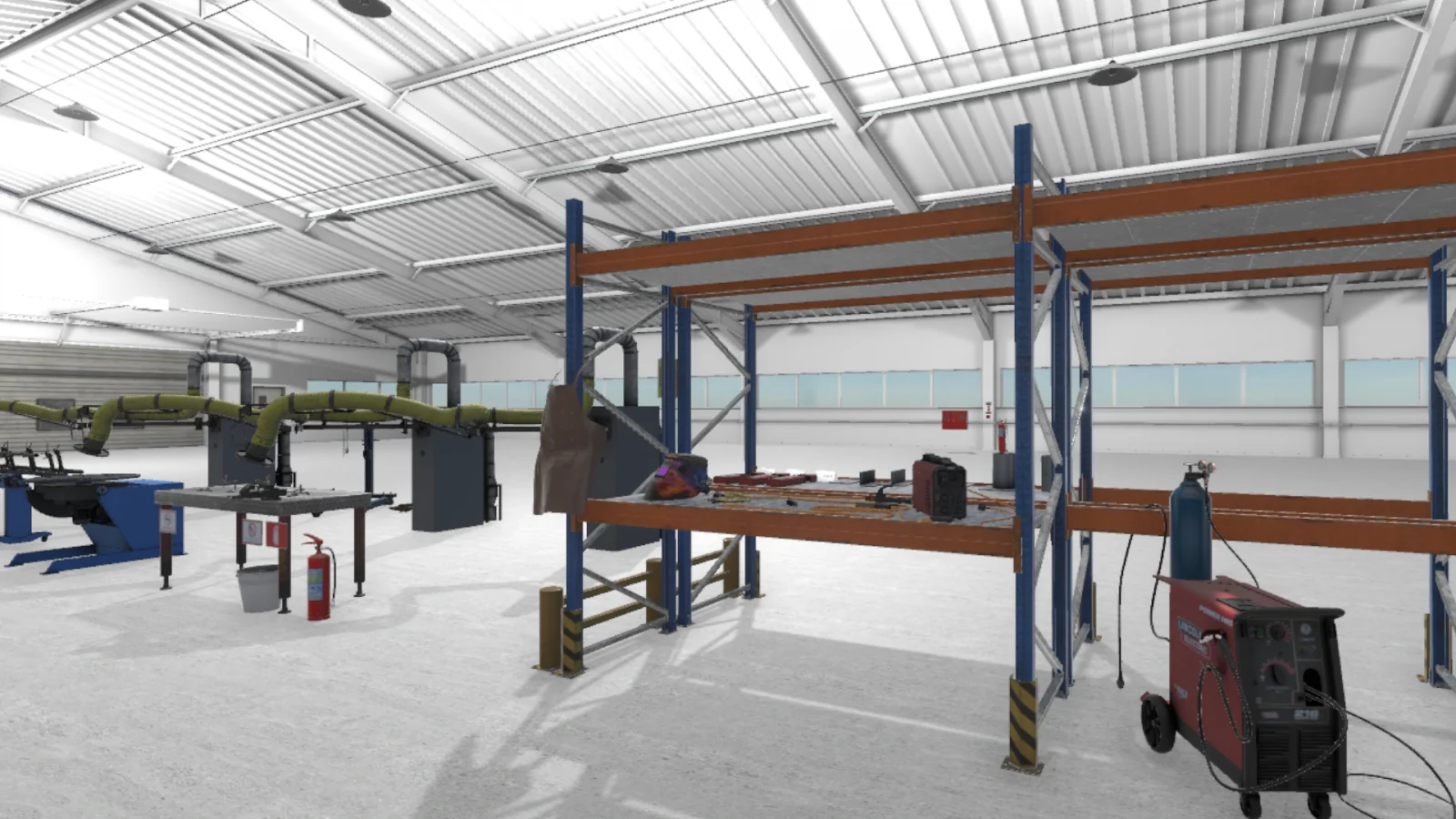

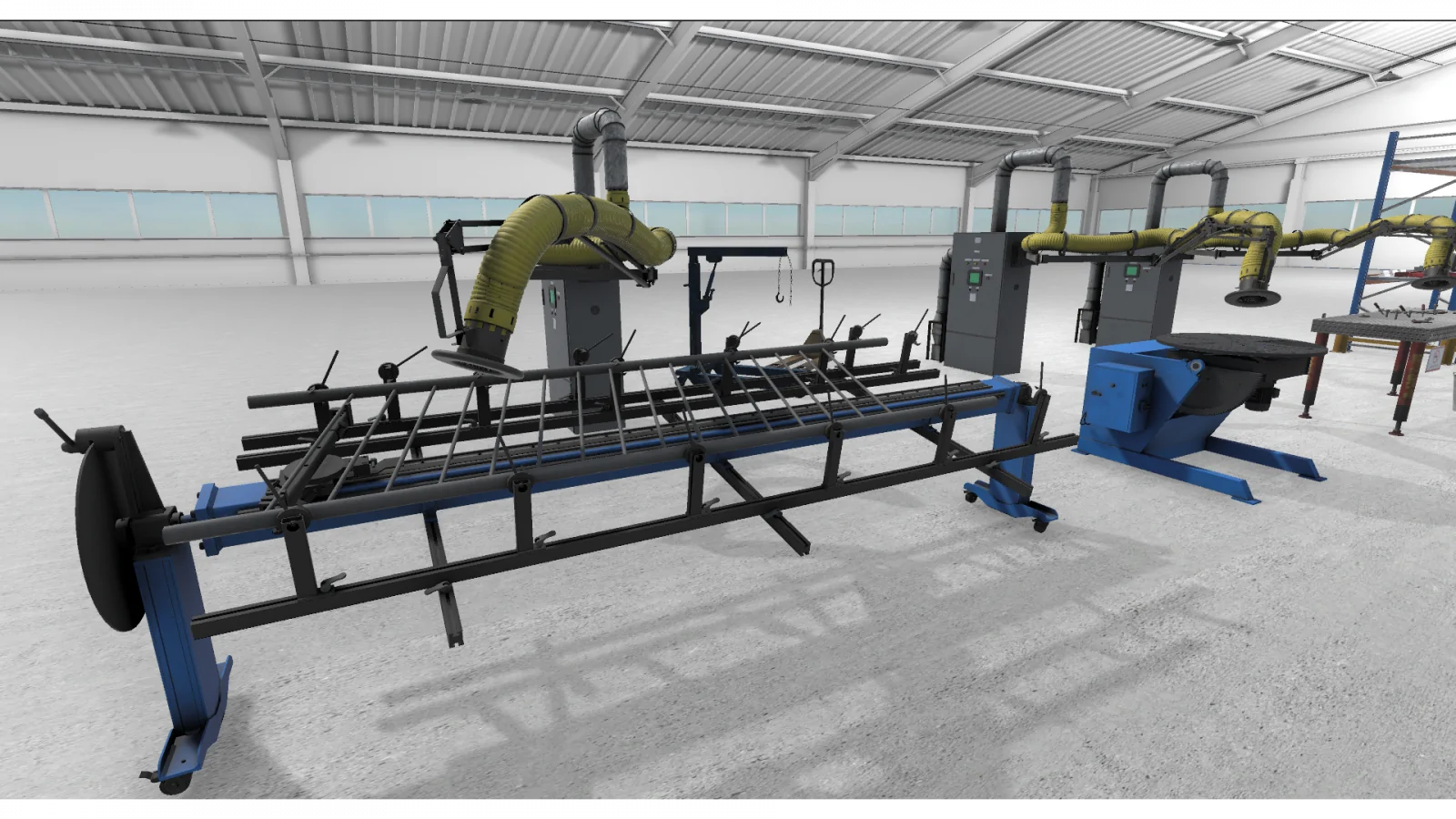

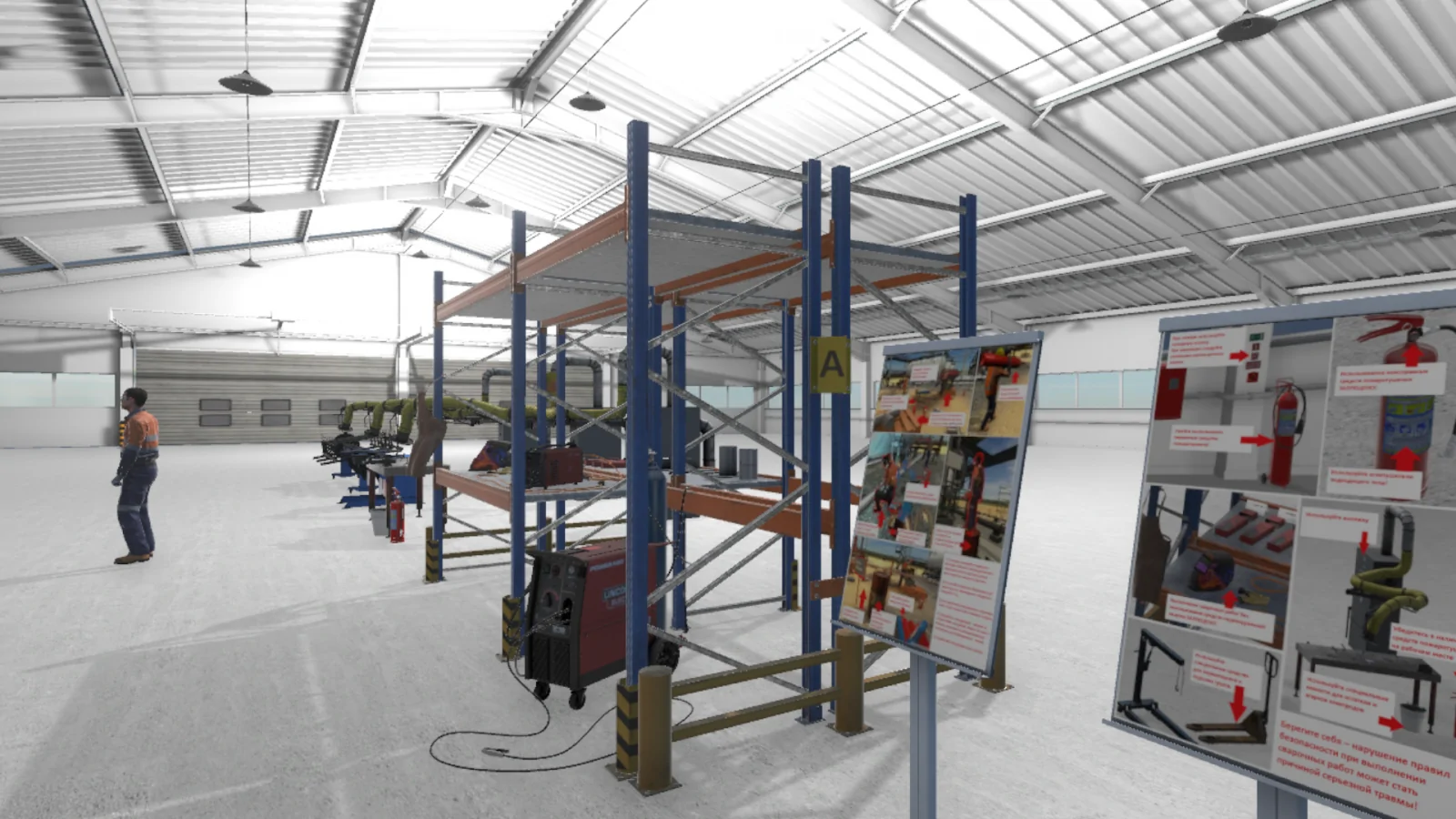

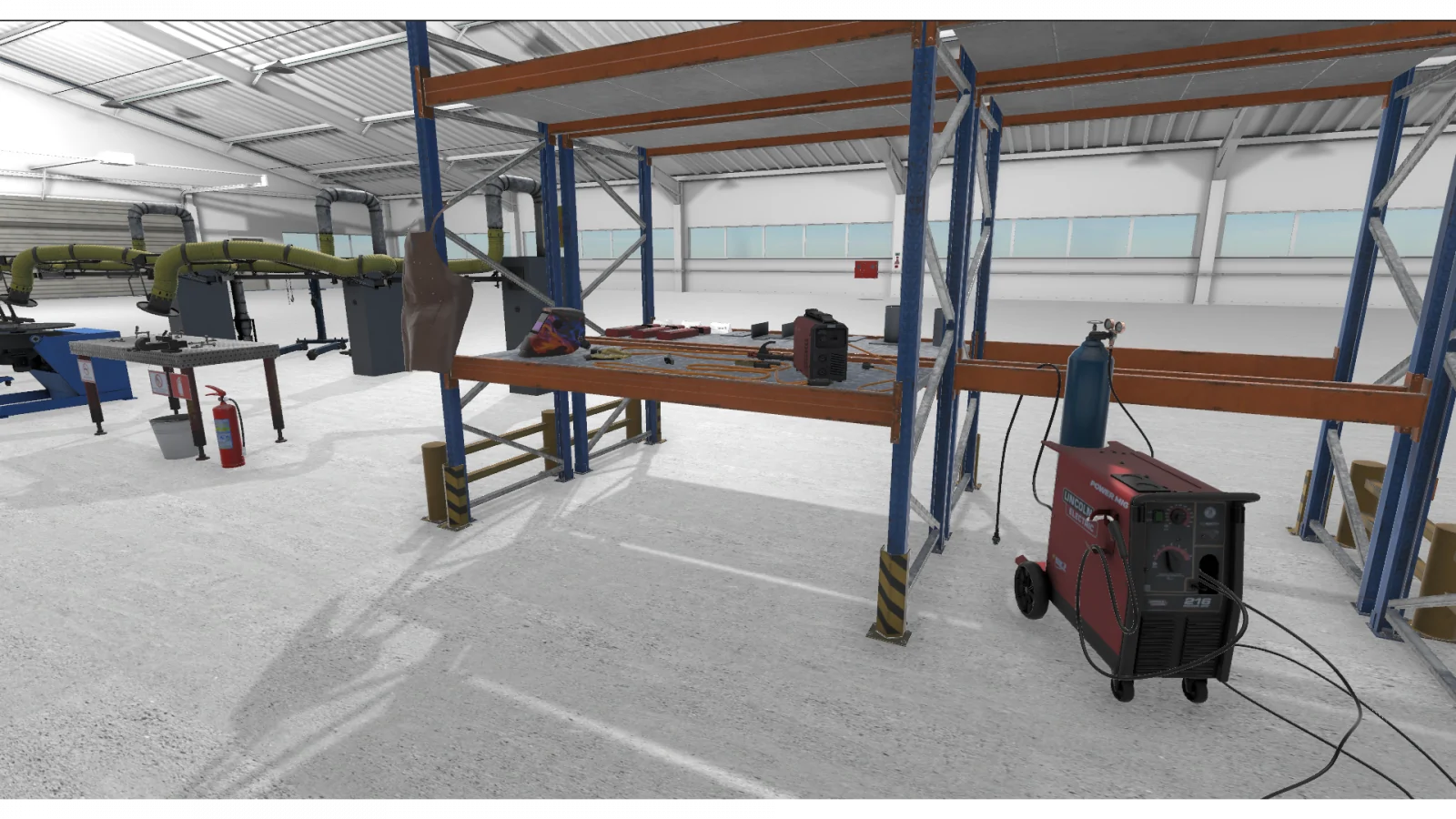

    • локация, моделирующая помещение для сварочных работ
    • режим имитации процесса расхода и смены электрода в режиме ручной дуговой сварки
    • формирование статистики о результатах выполнения упражнений

    Перечень учебных упражнений на отработку точности движений

    • Упражнение №1. Наплавка сварочного шва в виде двух горизонтальных линий
    • Упражнение №2. Наплавка сварочного шва в виде пяти горизонтальных линий
    • Упражнение №3. Наплавка сварочного шва в виде двух вертикальных линий
    • Упражнение №4. Наплавка сварочного шва в виде пяти вертикальных линий
    • Упражнение №5. Наплавка сварочного шва в виде квадрата
    • Упражнение №6. Наплавка сварочного шва в виде двух вложенных квадратов
    • Упражнение №7. Наплавка сварочного шва в виде ромба
    • Упражнение №8. Наплавка сварочного шва в виде двух вложенных ромбов
    • Упражнение №9. Наплавка сварочного шва в виде окружности
    • Упражнение №10. Наплавка сварочного шва в виде двух вложенных окружностей
    • Упражнение №11. Наплавка сварочного шва в виде синусоидальной линии

    Перечень учебных заданий на отработку навыков наложения сварочного шва на заготовках, расположенных в различных плоскостях

    • Задание №1. Сварка в нижнем стыковом положении
    • Задание №2. Сварка в нижнем угловом положении
    • Задание №3. Сварка в вертикальном стыковом положении
    • Задание №4. Сварка в потолочном угловом положении
    • Задание №5. Сварка стыковых швов на пластине в вертикальном угловом положении
    • Задание №6. Сварка в вертикальном угловом положении, с ведением снизу-вверх
    • Задание №7. Сварка в потолочном стыковом положении

    Детали

    Лицензия

    ДЛЯ МИКРО- ПРЕДПРИЯТИЙ ЛИЦЕНЗИЯ НА ГОД ДО 10 ЗАПУСКОВ В ДЕНЬ, ЛИЦЕНЗИЯ НА ГОД БЕЗЛИМИТНОЕ КОЛИЧЕСТВО ЗАПУСКОВ, ЛИЦЕНЗИЯ НА ГОД С АВТОНОМНОЙ ФОРМОЙ РАБОТЫ (СОБСТВЕННАЯ СЕТЬ), БЕЗЛИМИТНОЕ, БЕССРОЧНОЕ ПОЛЬЗОВАНИЕ С ПУСКОНАЛАДКОЙ И ОБУЧЕНИЕМ

    Отзывы

    Отзывов пока нет.

    Будьте первым, кто оставил отзыв на “Электросварка (VR)”

    Ваш адрес email не будет опубликован. Обязательные поля помечены *



    Демоверсия тренажера




    Виды лицензий

    Предоставляется неисключительная лицензия, а именно:

    • Право запускать на одном ПК
    • Право делать одну копию для целей резервирования
    • Право публиковать информацию, снимки экранов, видео с записями экранов в сети Интернет и других медиа.

    Варианты поставки

    Программно-аппаратный комплекс поставляется в комплекте с VR оборудованием с доставкой и пуско-наладкой. При наличии у Клиента оборудования, соответствующего минимальным требованиям (при продаже чисто программы), цена будет ниже, уточняйте.

    Системные требования

    • Процессор Intel i5;
    • Оперативная память 16 Гб;
    • Видеокарта минимум GeForce 1660 (разъем DisplayPort необходим)
    • Жесткий диск 10Гб (свободного места);
    • Цветной монитор Full HD (1920x1080 пикселей);
    • Сетевая карта, клавиатура, мышь, акустическая система;
    • Интернет-соединение;
    • Операционная система (64-разрядная): Win 10. Проверены запуски на Linux (Ubuntu, AstraLinux, AltLinux и т.д.)

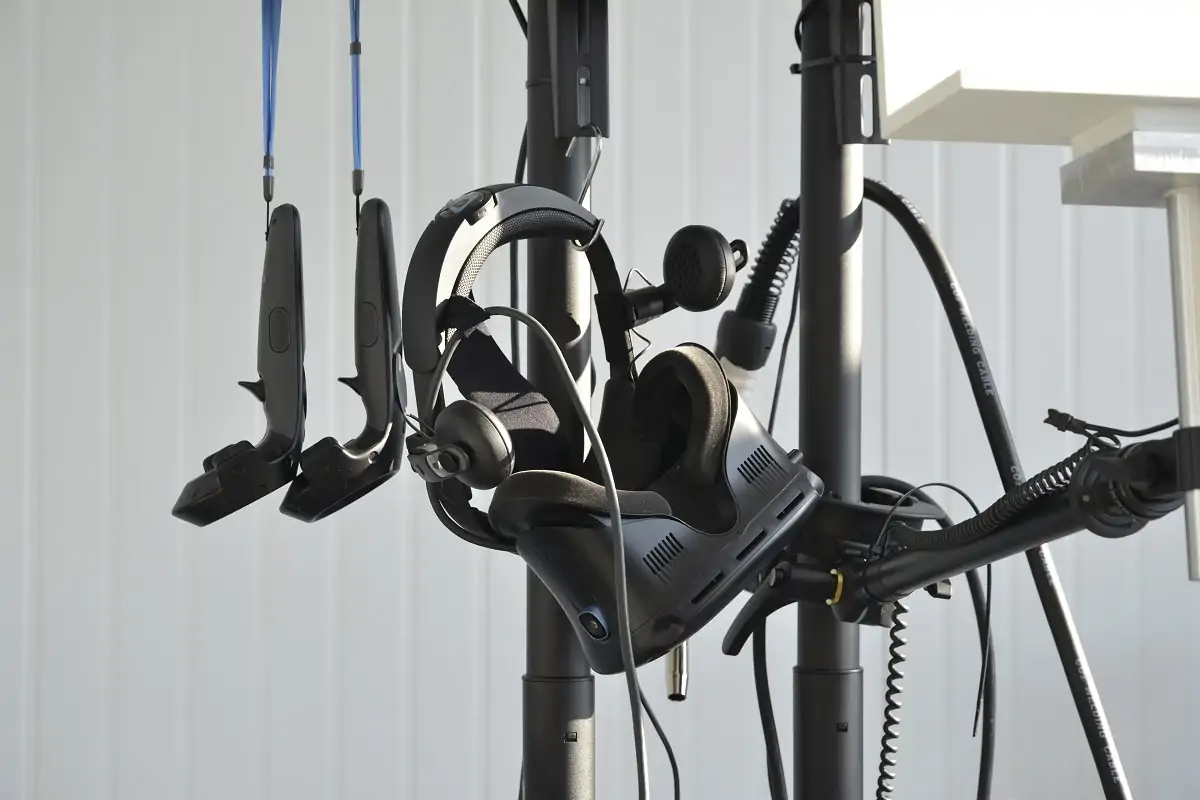

    • Шлем VR линейки HTC Vive Elite, Pro и выше
    • Базовые станции для трекинга датчиков

    Тренажер может быть запущен на персональных компьютерах, ноутбуках, а также имеет 100% поддержку оборудования VR. Мы рекомендуем системы VR HTC VIVE и HTC VIVE PRO / PRO2 / Index / Cosmos / PICO NEO и т.д.

    Отличительной особенностью нашей компании является использование полного спектра средств для снижения утомляемости и симптомом  головокружения при использовании шлема. Подробнее.

    Сертификат соответствия
