Успешно реализован проект симулятора системы верхнего привода буровой установки TD-500-XT для компании “Кенера” (Bentec)
Успешно завершили разработку тренажерного комплекса «Система верхнего привода», который представляет собой современное решение для профессионального обучения специалистов нефтегазовой отрасли. Данный тренажер позволяет детально воспроизводить процессы управления буровым оборудованием в безопасной и контролируемой среде.

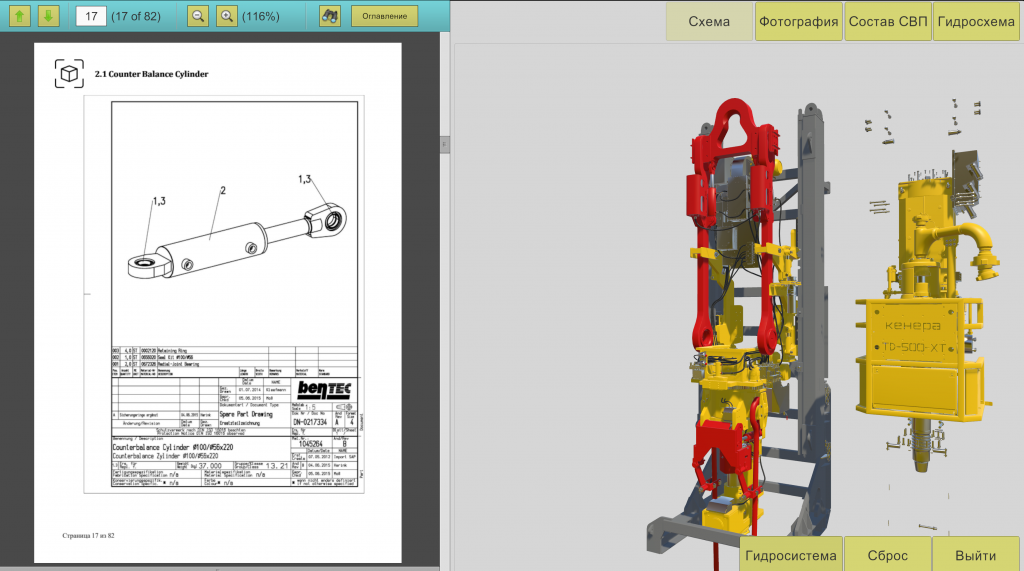

Тренажер предлагает подробные методические указания, включающие детальное описание системы верхнего привода: принципы работы, технические характеристики и области применения. Вся информация сопровождается схемами и иллюстрациями, что значительно облегчает усвоение материала. Особое внимание уделено интерактивному изучению состава СВП – пользователь может виртуально разбирать и собирать систему, детально рассматривая каждый компонент.

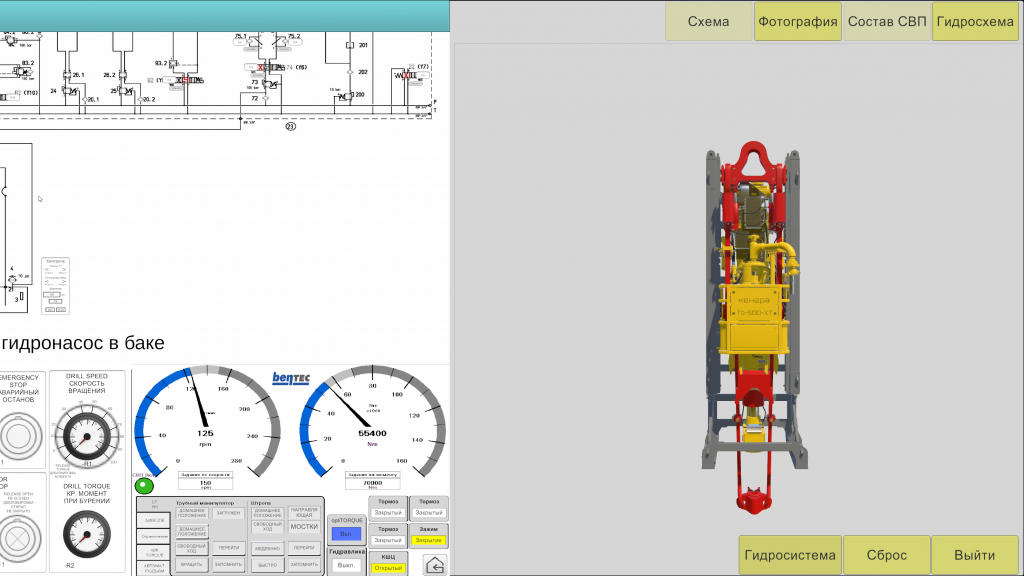

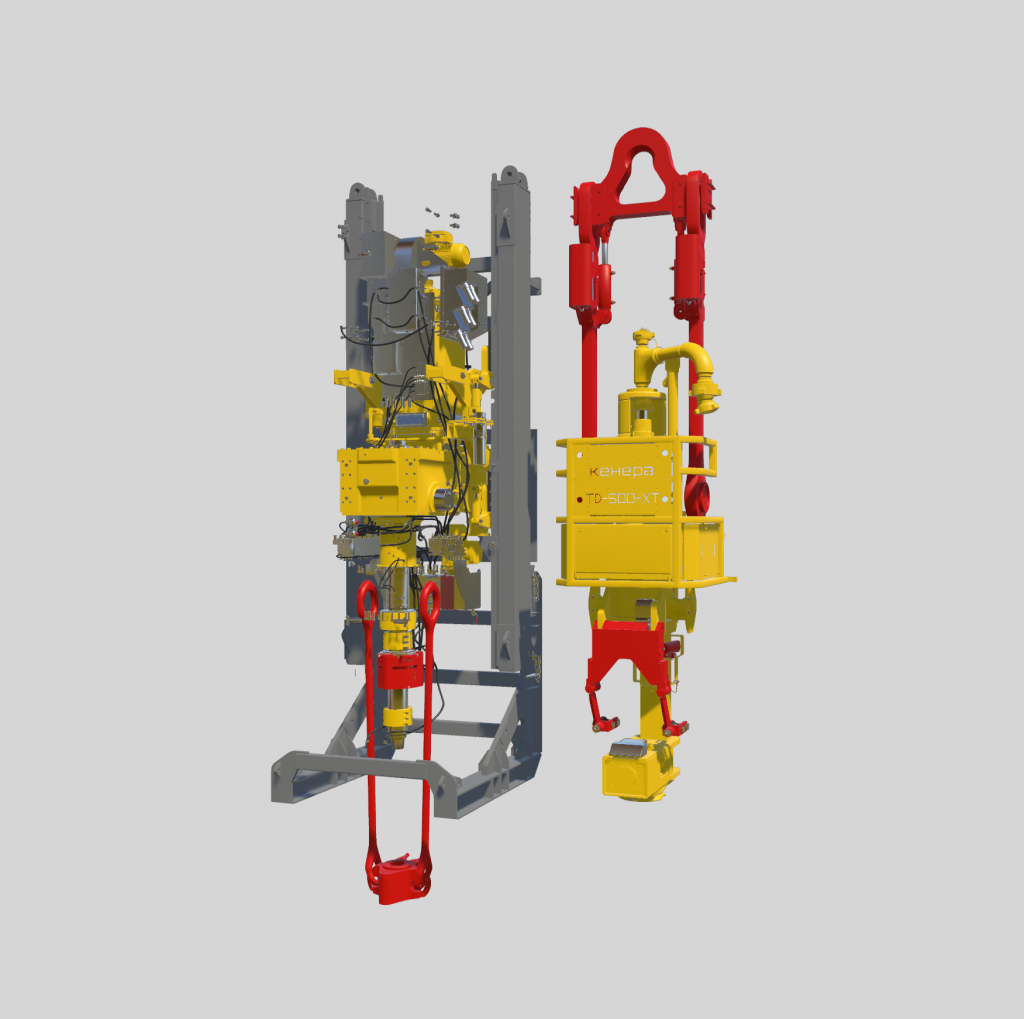

Для максимального погружения в процесс обучения тренажер оснащен фотографиями всех узлов и деталей, и детализированной 3D моделью. Данную модель можно вращать, масштабировать и разбирать, что особенно полезно для понимания внутреннего устройства механизмов. Отдельного внимания заслуживает интерактивная гидросхема, которая обеспечивает выполнение комплекса технологических операций.
Тренажер включает более 25 детально проработанных сценариев, охватывающих все ключевые аспекты работы с системой верхнего привода. Все сценарии распределены по трем основным разделам:
- «Знакомство с гидросистемой верхнего привода».
В этом разделе представлены сценарии, направленные на изучение основ конструкции и принципов работы СВП.
2. «Настройка оборудования».
Сценарии этого раздела позволяют отработать практические навыки конфигурации и подготовки СВП к работе. Включают:
- Настройка системного давления гидросистемы;
- Настройка системы контрбаланса;
- Настройка тормозов;
- Настройка привода шарового крана;
- Настройка стопоров;
- Настройка вращения манипулятора для работы с трубами;
- Настройка системы наклона строп;
- Настройка зажима; настройка системы NAC.
3. «Поиск неисправностей».
Наиболее сложные и практически значимые сценарии, моделирующие различные аварийные ситуации. Охватывают:
- Резкое падение системного давления в 0 bar;
- Постепенное падение системного давления;
- Нестабильная работа контрбаланса;
- Разгерметизация уплотнений сальникового узла;
- Низкое системное давление после срабатывания функции «Сброс гидравлики»;
- Нестабильная работа отклонений штропов;
- Разгерметизация сальника гидромотора вращения трубного манипулятора;
- Нестабильная работа арестора (фиксатора);
- Разгерметизация фитингов РВД трубного зажима;
- Разрешение рукава высокого давления (РВД) трубного зажима.
После прохождения каждого сценария система автоматически формирует подробный отчет, в котором фиксируются все действия пользователя, допущенные ошибки и время выполнения заданий.
Данный тренажёр предназначен для прохождения обучения в компании «Кенера», располагающей специализированным учебным центром. В рамках программы подготовки осуществляется обучение техническому обслуживанию механических и электрических систем верхних приводов, а также иного бурового оборудования.
