Сдан программно-аппаратный комплекс «Котел водогрейный газомазутный»

Завершены работы по созданию и поставке программно-аппаратного комплекса «Котел водогрейный газомазутный» для ГАПОУ УТЭК. Комплекс предназначен для практической подготовки обучающихся по вопросам устройства, управления, пуска, эксплуатации и безопасной остановки водогрейного газомазутного котла.

Программная часть комплекса реализована на базе универсального программно-аппаратного комплекса Galacom с централизованной иммерсивной средой обучения (ЦИСО). В составе тренажёра разработана интерактивная трехмерная модель котельного оборудования, включающая корпус и опоры котла, дутьевой вентилятор, дымоход, газомазутные горелки, поверхности нагрева, экономайзеры, технологические трубопроводы, запорно-регулирующую арматуру, контрольно-измерительные приборы и автоматику.

В тренажёре предусмотрен комплекс учебных сценариев, охватывающих основные этапы работы с оборудованием: ознакомление с устройством котла, управление основным и вспомогательным оборудованием, подготовку котла к пуску, пуск на газовом топливе, эксплуатацию с регулированием технологических параметров и плановый останов. Отдельный блок посвящён действиям при нештатных и аварийных ситуациях.

В рамках подготовки по промышленной безопасности обучающиеся могут отрабатывать действия при неисправности автоматики безопасности и аварийной сигнализации, повышении температуры или давления воды, снижении расхода воды и прекращении циркуляции, обнаружении повреждений элементов котла, а также при возникновении пожара в котельной. Для самостоятельного изучения оборудования и технологических процессов предусмотрен свободный режим.

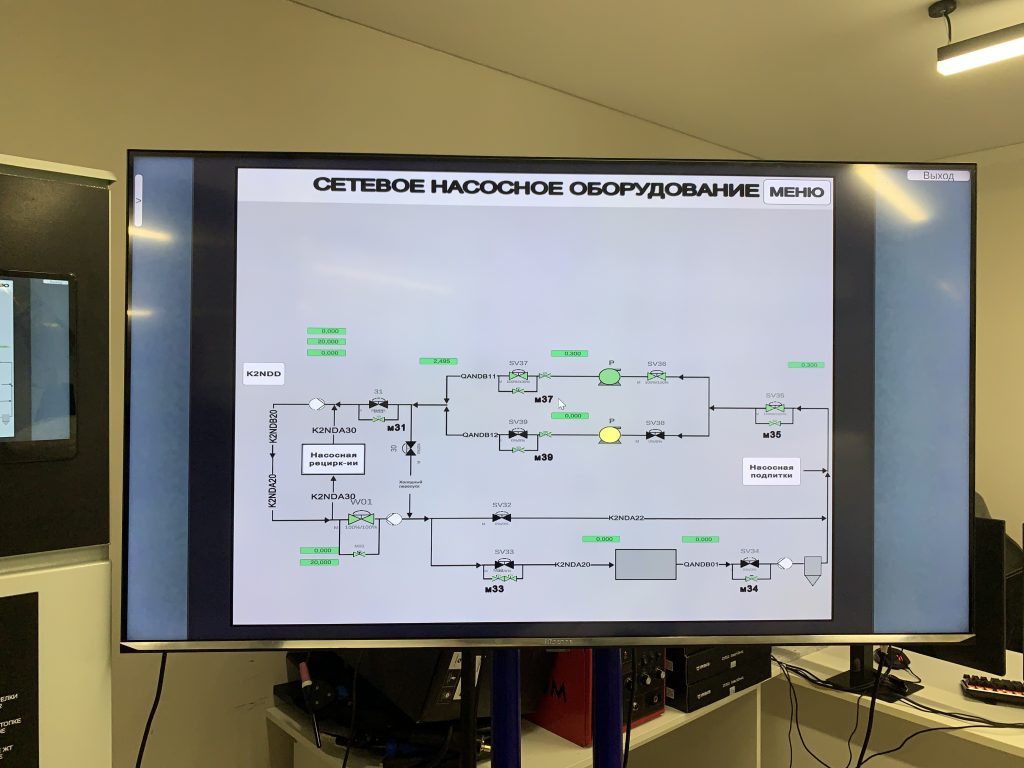

Для управления технологическим процессом реализованы мнемосхемы котлоагрегата, горелочных устройств, насосных систем, вентиляции и вспомогательного оборудования. Пользователи могут контролировать параметры работы оборудования, изменять уставки сигнализации и аварийной защиты, а инструктор – задавать неисправности и изменять условия выполнения задания непосредственно во время учебного процесса.

Одной из особенностей комплекса является многопользовательский режим. Обучающиеся могут одновременно работать в различных ролях, в том числе оператора на мнемосхемах и машиниста, выполняющего операции непосредственно в виртуальной производственной среде. Это позволяет отрабатывать не только индивидуальные навыки, но и совместные действия персонала в рамках единого технологического процесса.

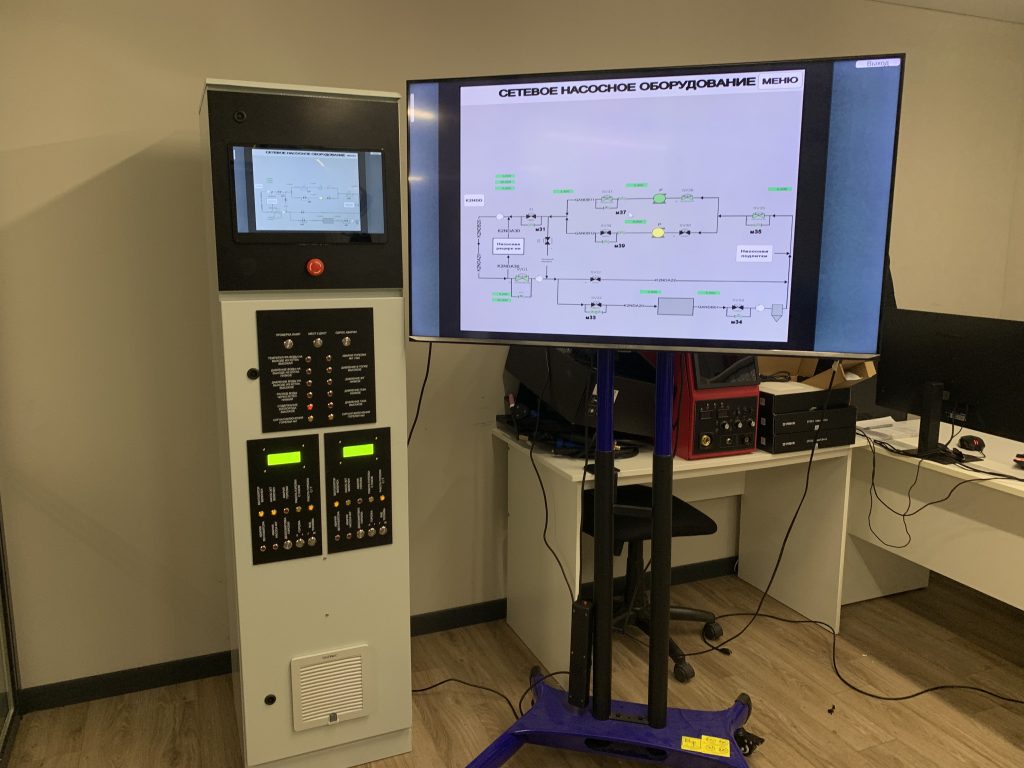

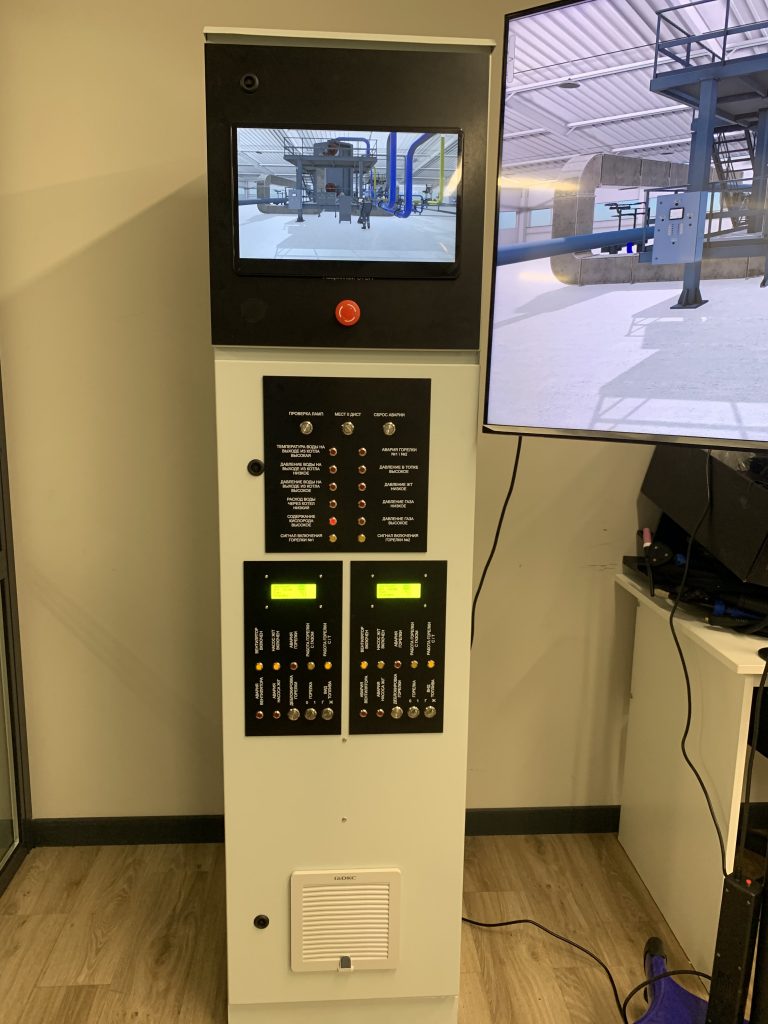

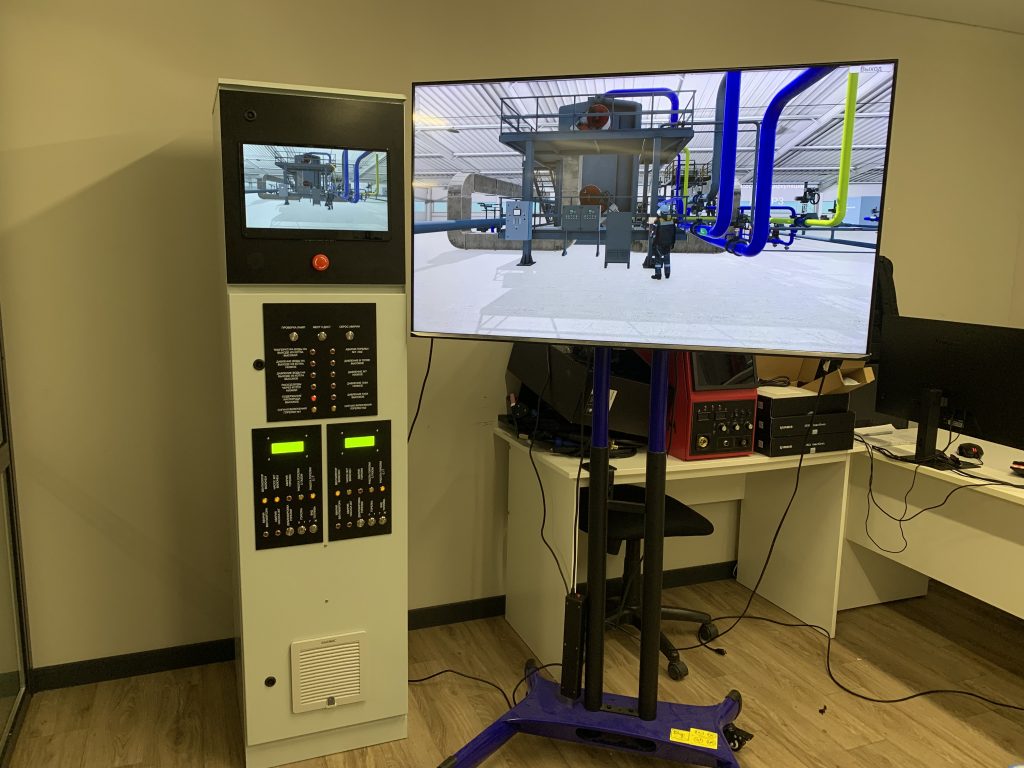

В состав поставки также входит специализированный физический пульт управления, выполненный в виде шкафа-имитатора системы управления котлом. Пульт оснащён персональным компьютером, сенсорным экраном, органами управления и световой сигнализацией. На нём предусмотрены кнопка аварийного останова, сброс аварии, проверка ламп, переключение местного и дистанционного режимов, а также индикация основных аварийных и технологических состояний оборудования.

Программное обеспечение поддерживает работу с системами виртуальной реальности на базе SteamVR. Право использования комплекса предусмотрено для 15 рабочих мест на персональных компьютерах и VR-устройствах.

Для контроля результатов обучения в комплексе реализована подсистема отчётности. События каждого запуска тренажёра фиксируются в системе хранения учебных записей, а инструктор получает возможность просматривать результаты выполненных попыток. Также предусмотрена интерактивная методика с переходом от учебных материалов непосредственно к соответствующим трехмерным моделям оборудования.

Сданный программно-аппаратный комплекс объединяет трехмерную визуализацию оборудования, виртуальную производственную среду, физический пульт управления и систему контроля результатов обучения. Такое решение позволяет проводить практическую подготовку по эксплуатации водогрейного газомазутного котла в цифровой учебной среде с отработкой как штатных технологических операций, так и действий при возникновении аварийных ситуаций.
