Разработан VR-тренажер по ремонту нефтяных скважин

Завершили разработку комплексного VR-решения для полного цикла подготовки специалистов по капитальному ремонту скважин. Платформа включает отработку 11 ключевых технологических процессов.

Тренажеры представляют собой детально проработанные симуляторы, воссоздающие реальные условия работы на нефтегазовом объекте. Обучаемые полностью погружаются в виртуальную среду, где взаимодействуют с точными копиями оборудования: от подъемных агрегатов, превенторов и промывочных установок до инструментов и сопроводительной документации.

Данный комплекс VR-тренажеров предназначен для системного решения задач профессионального образования и оценки компетенций в области капитального ремонта скважин.

Целевое назначение:

Подготовка и аттестация. Обеспечение качественной подготовки, поддержания, повышения квалификации, а также объективной проверки знаний и аттестации студентов и специалистов.
Формирование практикума. Создание современной практической базы для учебных курсов, программ подготовки и переподготовки, заменяющей или дополняющей полигонные занятия.
Отработка навыков. Предоставление обучаемым безопасной среды для изучения и многократной отработки на практике технологически точной последовательности действий в различных ситуациях, включая штатные и нештатные.
Оценка и анализ. Формирование объективных выводов об уровне подготовки обучаемых и их готовности к работе в реальных условиях. На основе данных системы возможны персонализированные рекомендации и определение дальнейшей образовательной траектории каждого пользователя.

Функциональное назначение:
VR-тренажер реализовывает следующие ключевые функции:

Обучение и тренировка. Проведение интерактивных учебных сессий с пошаговыми инструкциями для формирования и закрепления навыков.
Аттестация (экзамен). Проверка знаний и сформированных практических навыков, в том числе соблюдения установленных нормативов, технологических регламентов и норм безопасного поведения.
Наблюдение и оценка. Предоставление преподавателям и проверяющим инструментов для удаленного наблюдения за действиями обучаемого в виртуальной среде, их фиксации и последующей детальной оценки.
Система учета. Обеспечение индивидуальной авторизации пользователя для ведения истории обучения, хранения результатов и персонализации процесса.

Эксплуатационное назначение:
Эксплуатация VR-тренажера осуществляется на компьютерных системах и VR-оборудовании (шлемы виртуальной реальности, контроллеры), отвечающих заявленным программным и аппаратным требованиям, что гарантирует стабильную и эффективную работу всех модулей.

Содержание программы обучения

1. Имитация процесса подготовительных работ к ремонту скважины

Сценарий погружает обучаемого в узнаваемую среду с полной детализацией объектов: спецтехника, скважина, трубы, стропы, домкраты, гидросистема и мачта.

Погрузочно-разгрузочные работы (ПРР): Подготовка и расстановка техники, работа с грузами и трубами, укладка на стеллажи и оформление документации с соблюдением правил безопасности.
Монтаж подъемного агрегата (ПА): Установка фундамента под домкраты, подъезд к устью, подготовка гидросистемы, подъем и центровка мачты, а также финальная проверка всех узлов.

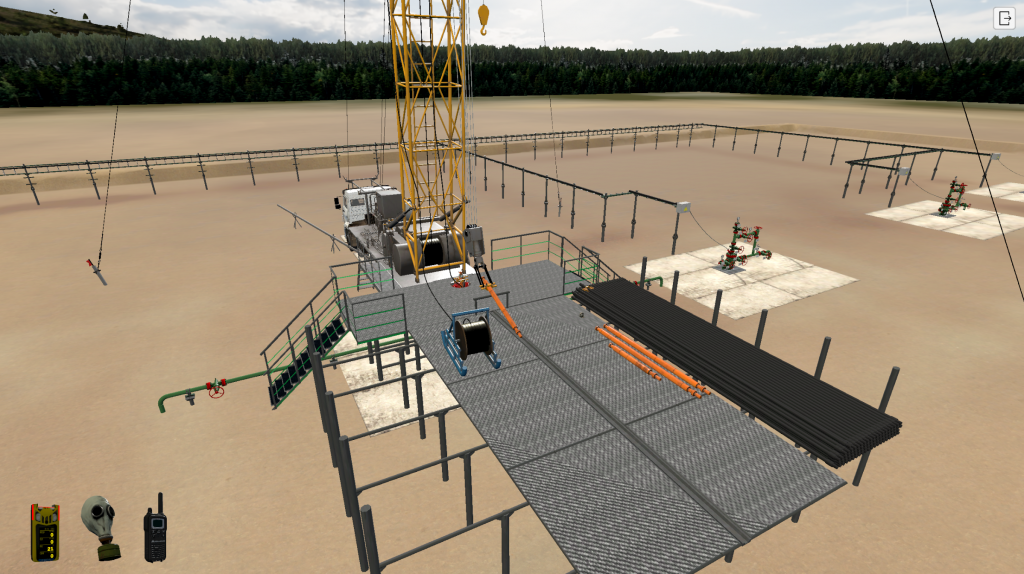

2. Имитация процесса спуско-подъемных операций

Отработка навыков работы с колонной НКТ. Локация включает элеваторы, спайдеры, графитовую смазку, муфты и шаблоны.

Спуск НКТ: Визуальный осмотр, замер и шаблонирование труб. Процесс включает вертикальный подъем, подготовку резьбы, завинчивание и посадку колонны на клинья спайдера.

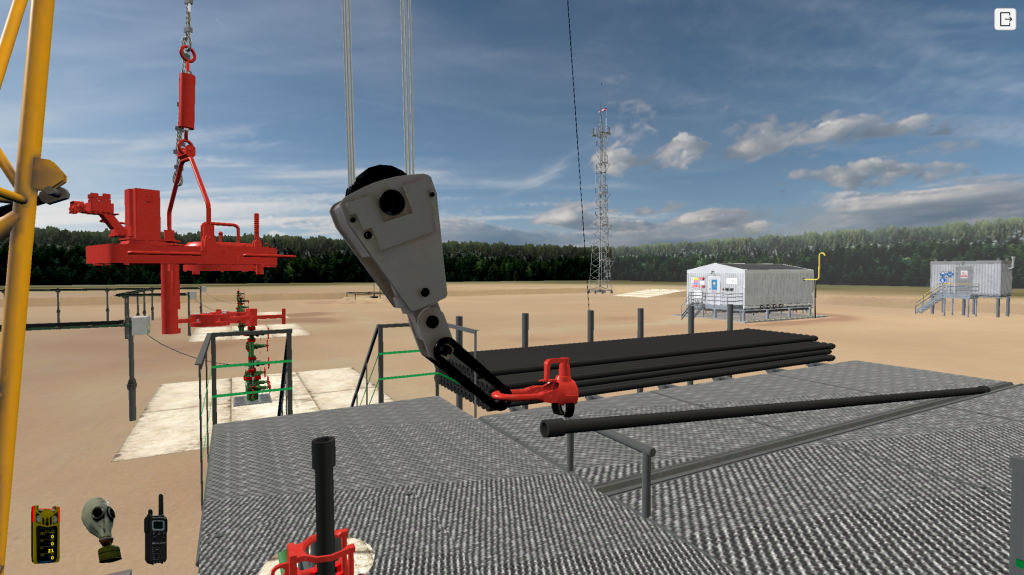

Подъем НКТ: Подготовка элеватора, фиксация колонны, отворот трубы с помощью гидроключа (ГКШ), осмотр состояния труб и их спуск на приемные мостки.

3. Имитация процесса промывки скважины

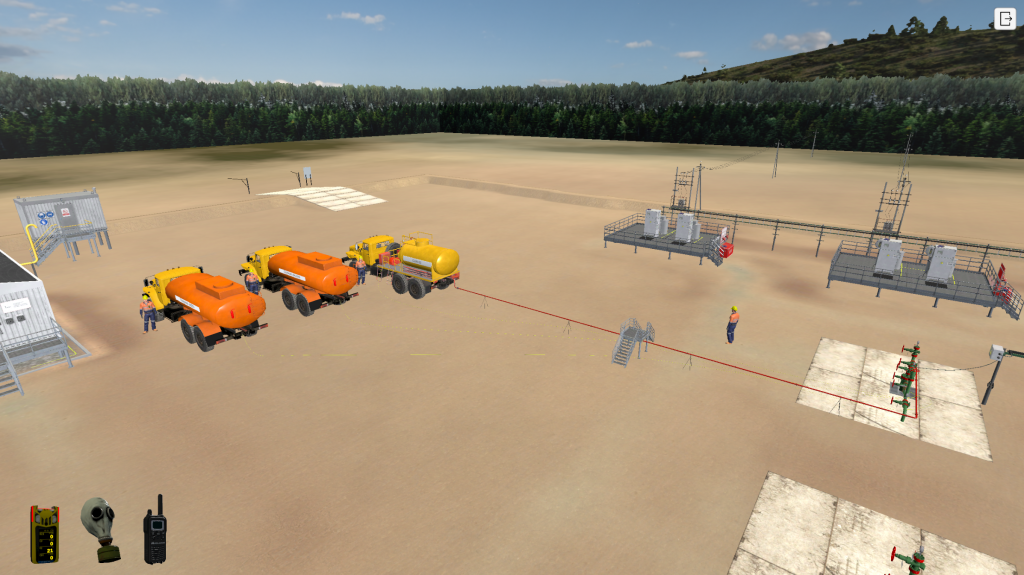

Сценарий моделирует работу с промывочным агрегатом, автоцистернами и линиями циркуляции.

Подготовка: Расстановка техники по схеме и монтаж линий (нагнетательной и обратной) с контролем герметичности.
Монтаж вертлюга: Очистка, смазка и навинчивание вертлюга на муфту с подключением шланга РВД.
Процесс промывки: Спуск НКТ с установкой герметизирующего сальника в превентор, вызов циркуляции жидкости и переключение линий для достижения полной чистоты выходящего потока.
Завершение: Демонтаж оборудования и откачка остатков жидкости.

4. Имитация процесса глушения скважины

Критически важный сценарий, требующий точных расчетов и соблюдения регламентов.

Подготовка: Проверка циркуляции, расчет текущего пластового давления и необходимой плотности жидкости глушения (с учетом аварийного запаса).
Проведение глушения: Замена скважинной жидкости методами прямой или обратной промывки. Отработка специфики для скважин с ЭЦН и ШГН, работа в два этапа при низкой приемистости, а также использование кольманантов при поглощениях. Скважина считается заглушенной при отсутствии переливов в течение 1-2 часов.

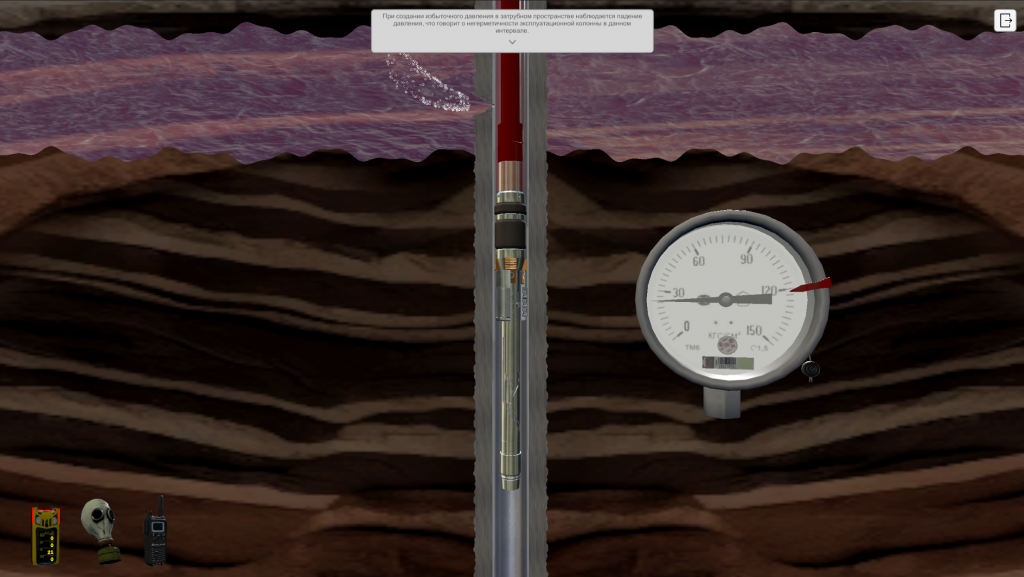

5. Имитация процесса ремонтно-изоляционных работ в скважине

Отработка методов отключения пластов или их отдельных интервалов.

Методы изоляции: Тампонирование под давлением (с пакером или без).
Этапы: Глушение, спуск НКТ с «пером», создание песчаных или цементных мостов для защиты нижних пластов.
Контроль: Гидроиспытание НКТ, определение приемистости, закачка тампонажного раствора и контроль времени ожидания затвердевания цемента (ОЗЦ).

6. Имитация процесса ремонтно-исправительных работы в скважине

Фокус на исправлении смятых участков эксплуатационных колонн.

Технология: Использование набора оправок, долот или грушевидных фрезеров с постепенным увеличением диаметра (шаг не более 3-5 мм).
Процесс: Медленное проворачивание инструмента с соблюдением осевой нагрузки.
Качество: Финальная проверка свободного прохождения специального шаблона или свинцовой печати.

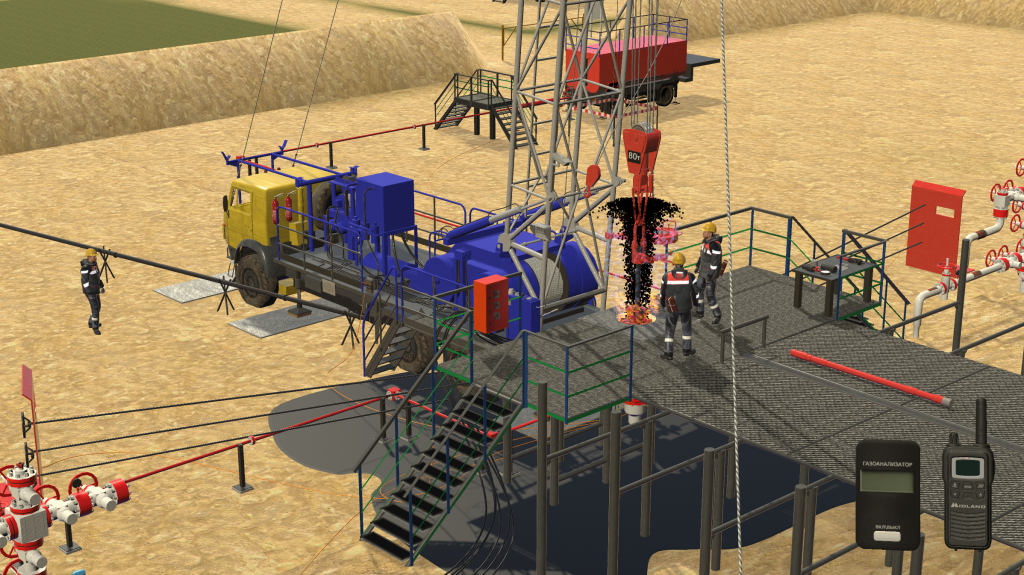

7. Имитация процесса предупреждения и ликвидации последствий газонефтеводопроявлений (ГНВП) и осложнений в процессе текущего (подземного) ремонта скважины

Самый комплексный модуль, разделенный на три критических этапа:

Предупреждение ГНВП: Монтаж и опрессовка ПВО, установка спайдера, сборка компоновки пакера-отсекателя (ПОД) и проверка герметичности всей системы.
Ликвидация ГНВП при СПО: Действия по команде «Выброс» — экстренное прекращение работ, установка запорной компоновки, герметизация устья и оповещение руководства.
Действия при открытом фонтане: Остановка оборудования, эвакуация, организация безопасности, использование средств пожаротушения и оказание первой помощи.

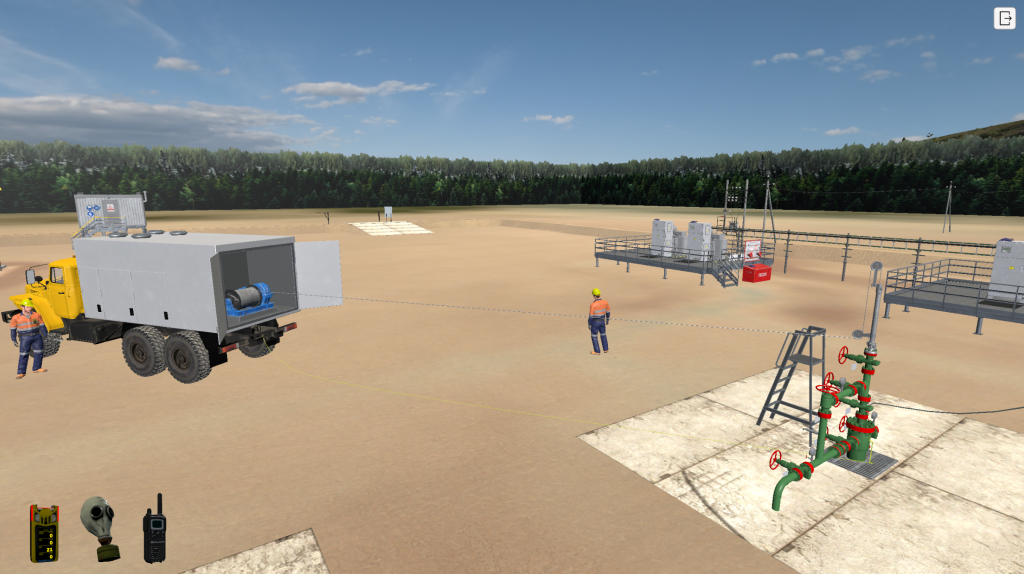

8. Имитация процесса освоения скважины с ГНКТ

Работа с гибкими насосно-компрессорными трубами (колтюбинг).

Подготовка: Монтаж спецплощадки, инжекционной головки на фонтанный фланец и стабилизация оборудования.
Операции: Спуск инструмента на ГНКТ с использованием лубрикатора для работы под давлением, контроль глубины по реперным меткам.

9. Имитация процесса очистки эксплуатационной колонны и труб от отложений парафина

Отработка трех основных методов борьбы с АСПО:

Механическая очистка.
Термическая очистка.
Химическая очистка. Завершается цикл окончательной промывкой и контролем качества очистки.

10. Отработка навыка реагирования на инциденты и чрезвычайные ситуации

Модуль содержит 15 сценариев аварийных ситуаций, включая:

Разгерметизацию сальников и кабельных вводов.
Обрыв полированного штока.
Порывы нефтепроводов и газопроводов.
Пожары на территории ДНС и в закрытых помещениях.
Повышение загазованности и аварии в ГЗУ.

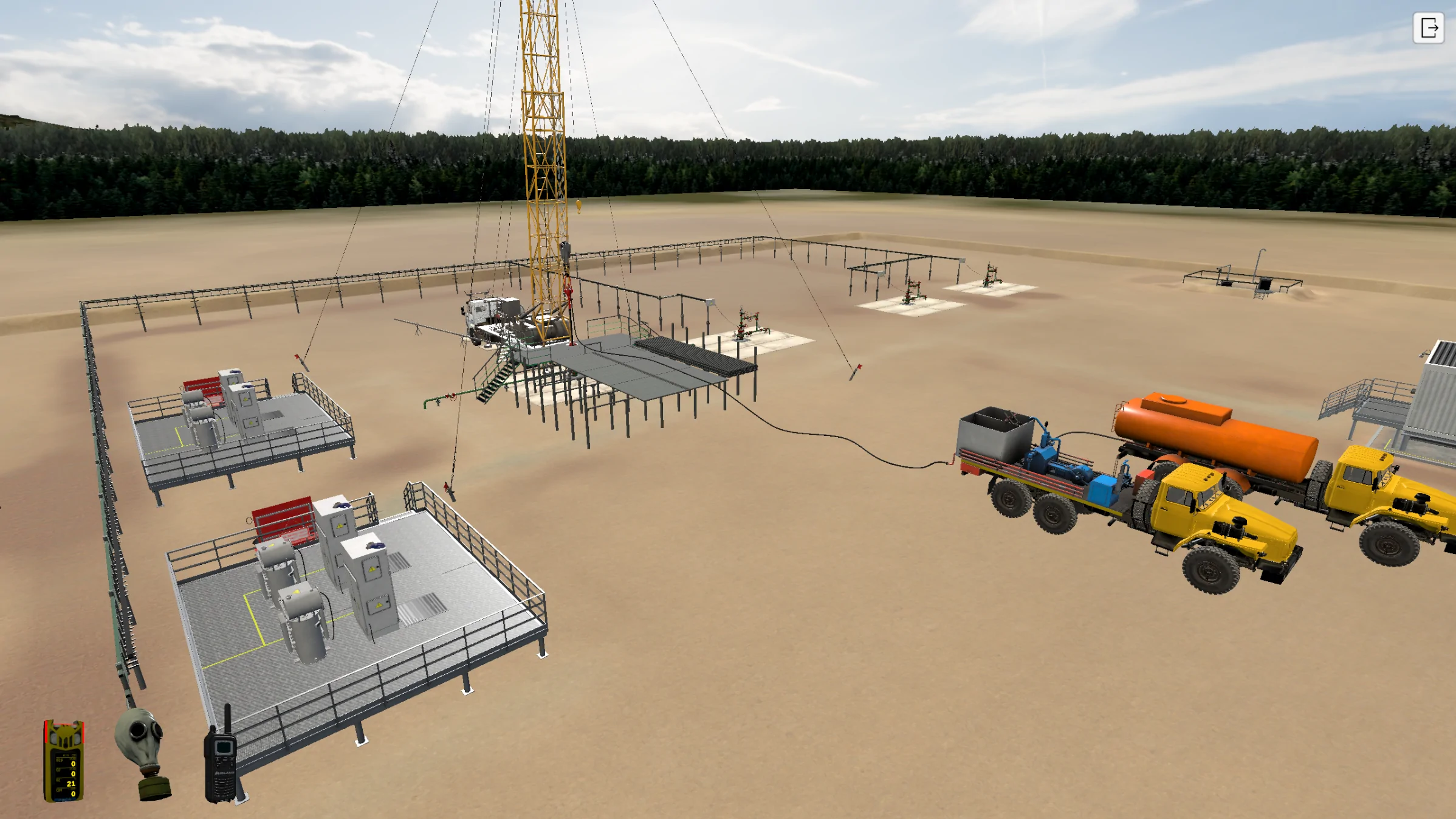

11. Составление схемы расположения оборудования на скважине (кусте) при капитальном ремонте, освоении

Практическое задание по расстановке бригадного оборудования на 3D-модели кустовой площадки:

Пользователь должен корректно разместить подъемный агрегат, якоря оттяжек, мостки, емкости (доливные, желобные), ЦА-320, АЦН, вагон-бытовки и спецтехнику (ППУ, геофизики).

Ссылки на продукцию:

Демонстрация работы сценариев:

https://rutube.ru/plst/1370250
