Покраска

Описание

Обеспечивает решение следующих задач:

• Подбор и смешивание компонентов лакокрасочных материалов. Тренажер позволяет проводить смешивание следующих компонентов лакокрасочных материалов, как растворители, загустители, основы, а также подбирать цвет из пигментов. Правильность пропорции смеси влияет на качество и визуализацию процесса покраски.
• Настройка краскопульта. Реализованы следующие настройки: смена дюзы, изменение давления в краскопульте, изменение радиусов факела).
• Обучение механике покраски. Тренажер упрощает процесс освоение основных механик покрасочных работ с использованием краскопульта. Для обучения используется цикл заданий на покраску геометрических фигур различной степени сложности: куб, цилиндр, балясина.
• Процесс изучения производства. Виртуальный тренажер позволяет эмулировать сопутствующие этапы технологического процесса покраски: обезжиривание поверхности, сушку окрашенной детали, шлифовку детали.

Математическая и физическая модель программного обеспечения тренажера учитывает следующие параметры:

• Физика факела. Физическая модель факела краскопульта максимально достоверна, учтены основные аспекты, которые влияют на качество и визуализацию окраски: – расстояние от дюзы до поверхности, – угол отклонения направления факела от нормали к окрашиваемой поверхности, – скорость движения краскопульта, – касание окрашиваемых поверхностей.
• Объем лакокрасочного материала Тренажер просчитывает: объем лакокрасочного материала, использованного в процессе покраски, толщину нанесенного слоя на каждом участке поверхности.
• Позволяет выявлять и визуально отображать избыточную/недостаточную прокраску поверхности. Нормы расхода лакокрасочных материалов для поверхностей задаются согласно технологическим картам.
• Время покраски Тренажер фиксирует время, затраченное на выполнение всего процесса покраски и его этапов по отдельности.

Программное обеспечение тренажера позволяет:

• Воспроизводить в виртуальной среде основные этапы процесса окраски автомобильных деталей с помощью автомалярного краскопульта, имитирующего реальный краскопульт;
• Имитировать режим обучения основным приемам работы с покрасочным оборудованием (краскопультом) в покрасочной камере;
• Подбирать и смешивать краску;
• Задействовать режим оценки знаний обучающегося после режима обучения;
• Менять положение окрашиваемых деталей – вертикально и горизонтально;

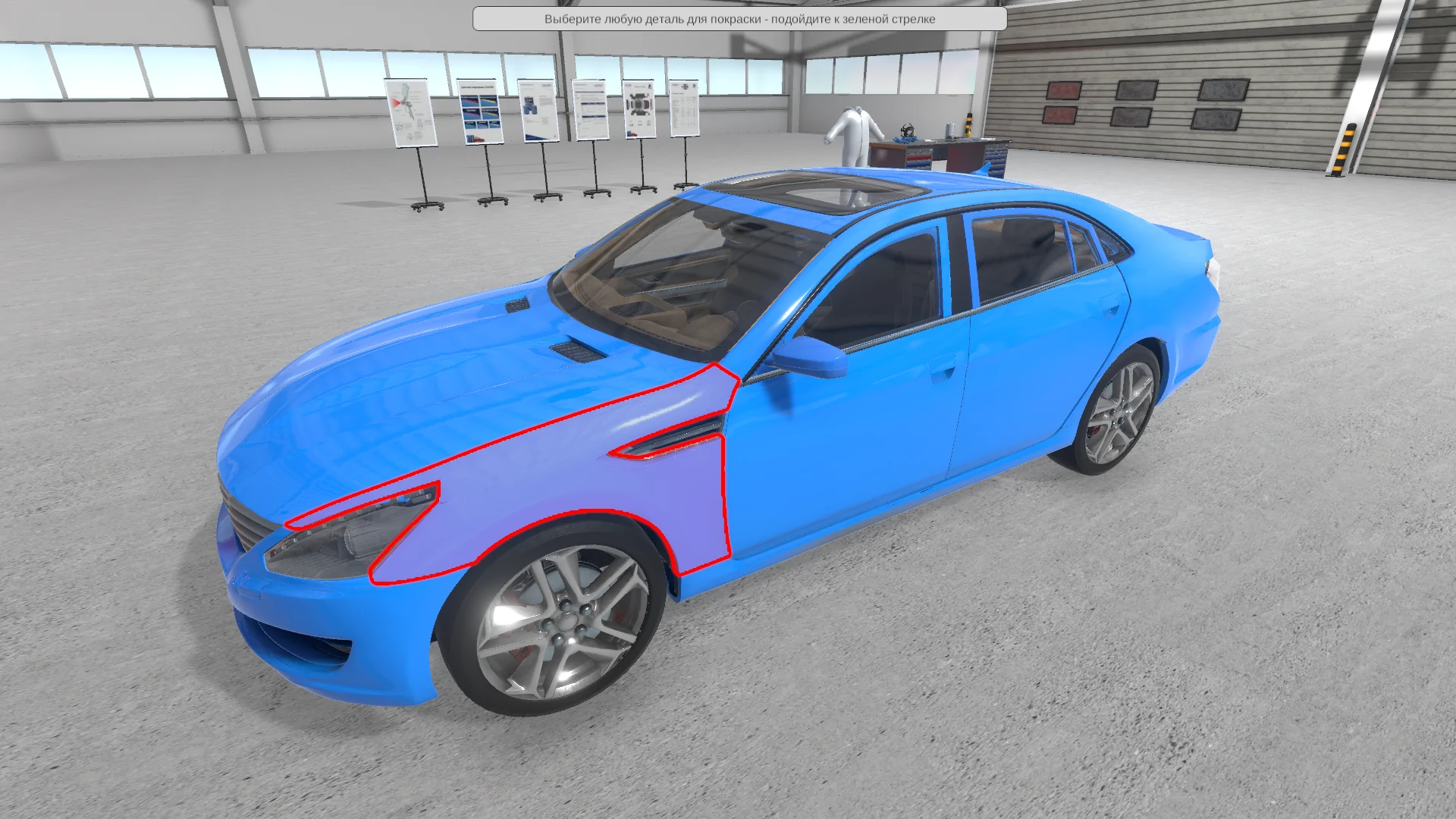

• Выбирать детали для окрашивания из нескольких автомобильных элементов;
• Регистрировать учащихся для закрепления результатов;
• Подсчитывать результаты в реальном времени: эффективный угол пульверизатора, эффективная дистанция пульверизатора до поверхности детали, эффективная скорость перемещения пульверизатора, эффективность полезного нанесения, доля поверхности с недостаточной толщиной покрытия, доля поверхности с достаточной толщиной покрытия, доля поверхности с избыточной толщиной покрытия;
• Анализировать результаты: эффективный горизонтальный угол пульверизатора относительно поверхности нанесения, эффективный вертикальный угол пульверизатора относительно поверхности нанесения, эффективная дистанция пульверизатора до поверхности нанесения, эффективная скорость перемещения пульверизатора относительно поверхности нанесения, эффективность полезного нанесения материала (доля материала, попавшего на поверхность нанесения), процентная доля поверхности с недостаточной толщиной покрытия, процентная доля поверхности с достаточной толщиной покрытия, процентная доля поверхности с избыточной толщиной покрытия.

3D объекты, реализованные в тренажере:

• Средства индивидуальной защиты – перчатки для защиты рук, маска-респиратор, костюм маляра.
• Линейка для перемешивания.
• Весы.
• Воздушный компрессор для обеспечения работы пневмо-инструментов.

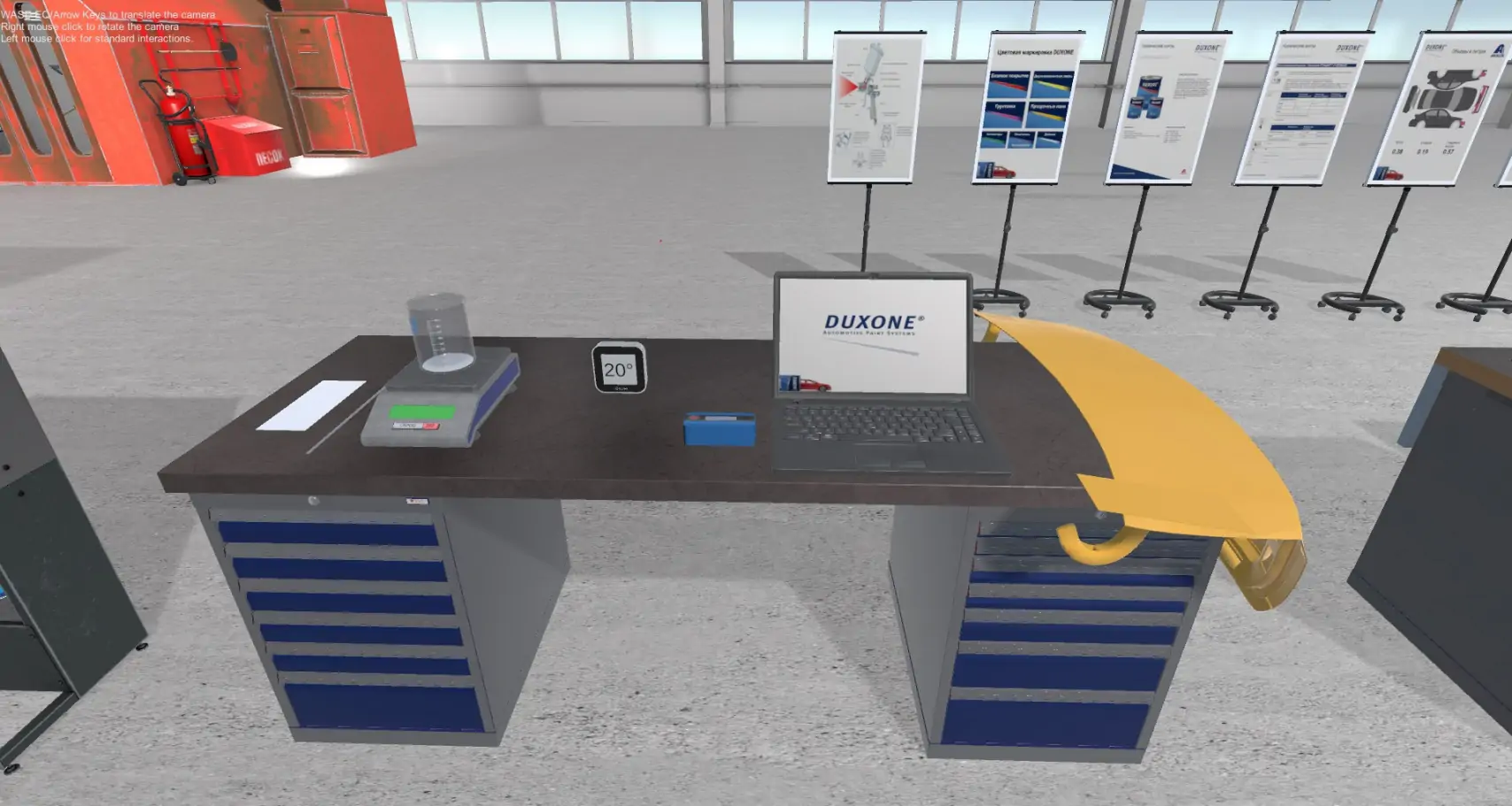

• Стол для выполнения колеровочных работ.
• Спектрофотометр.

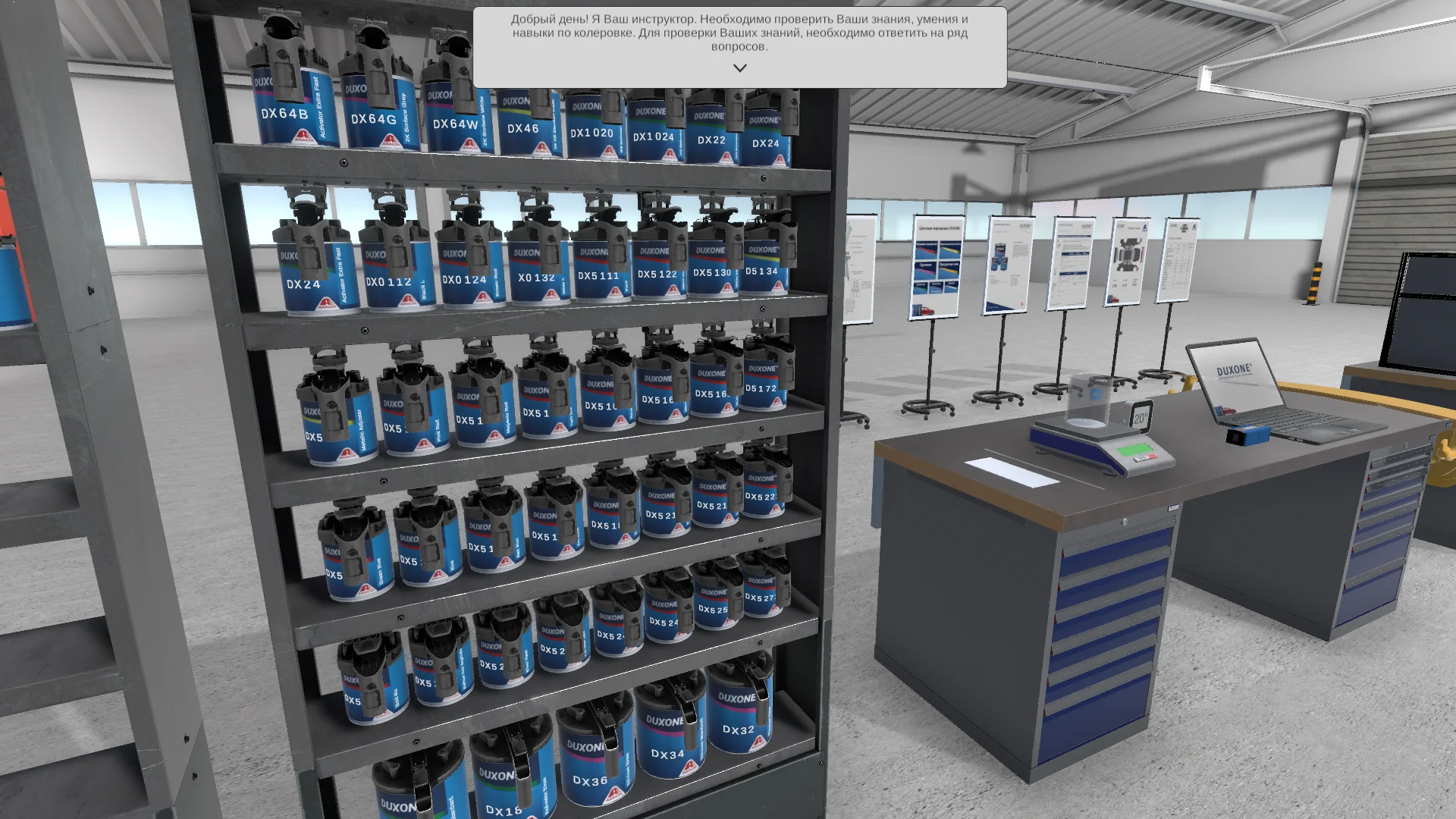

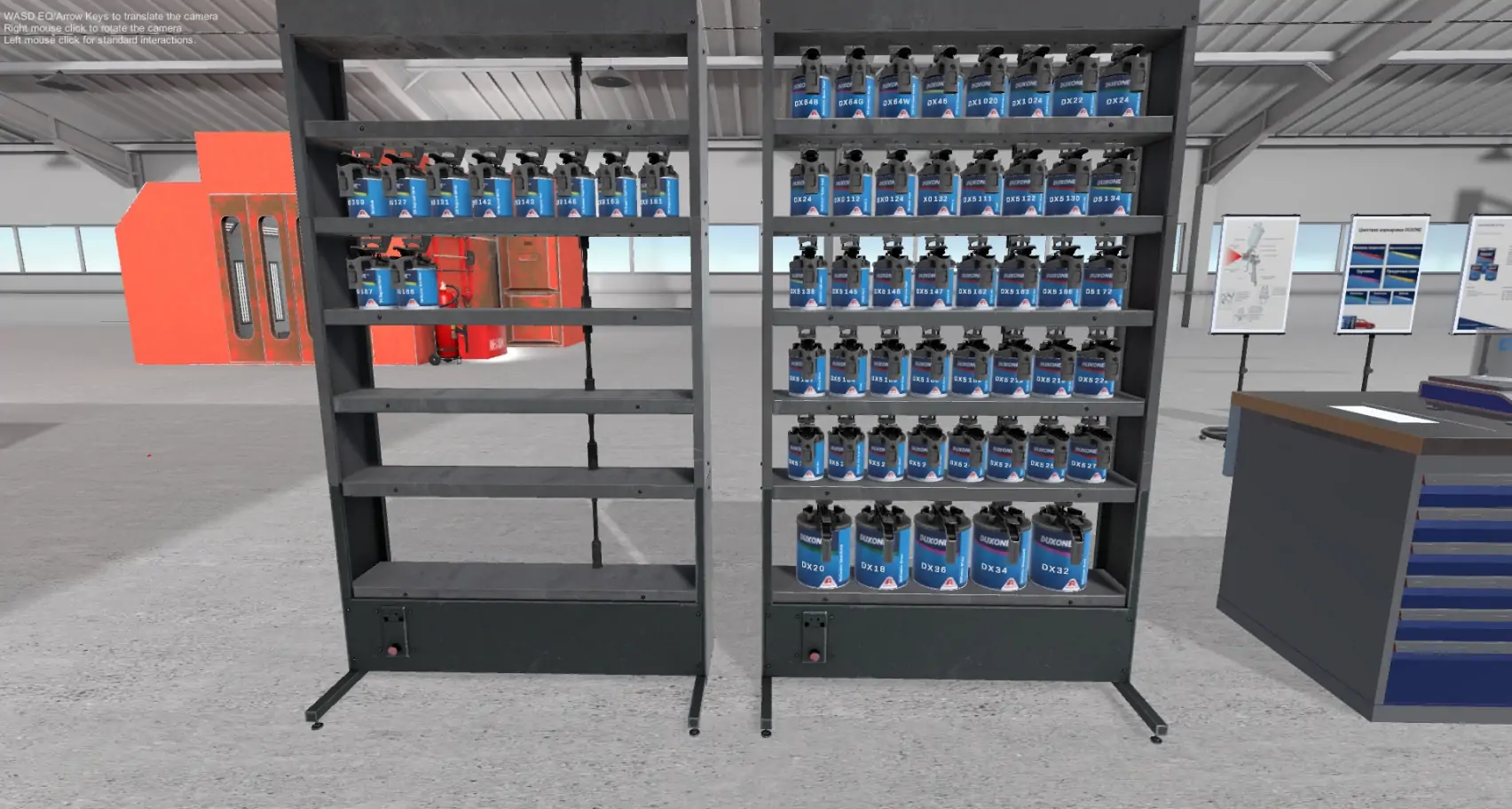

• Набор пигментов и компонентов Duxone (54 шт.)
• Зона подготовки к окраске автомобиля. В верхней части расположены система вентиляции, освещение и выдвигаемые до пола шторки.
• Покрасочная камера. Включает системы освещения, приточную и вытяжную вентиляцию. Дополнительно оснащена системой нагрева и фильтрации воздуха для ускорения процесса сушки.
• Краскопульт пневматический.
• Оборудование для безвоздушного распыления.
• Оборудование для пневмо-безвоздушного распыления.
• Респиратор-полумаска и респиратор-маска 3М. Защищает органы дыхания от газов, паров, аэрозолей и т.д.
• Оборудование зоны подготовки к покраске.
• Инфракрасный аппарат для сушки.
• Держатели покрасочных деталей в процессе окраски (типа «вертолет»).
• Посуда для смешивания компонентов.

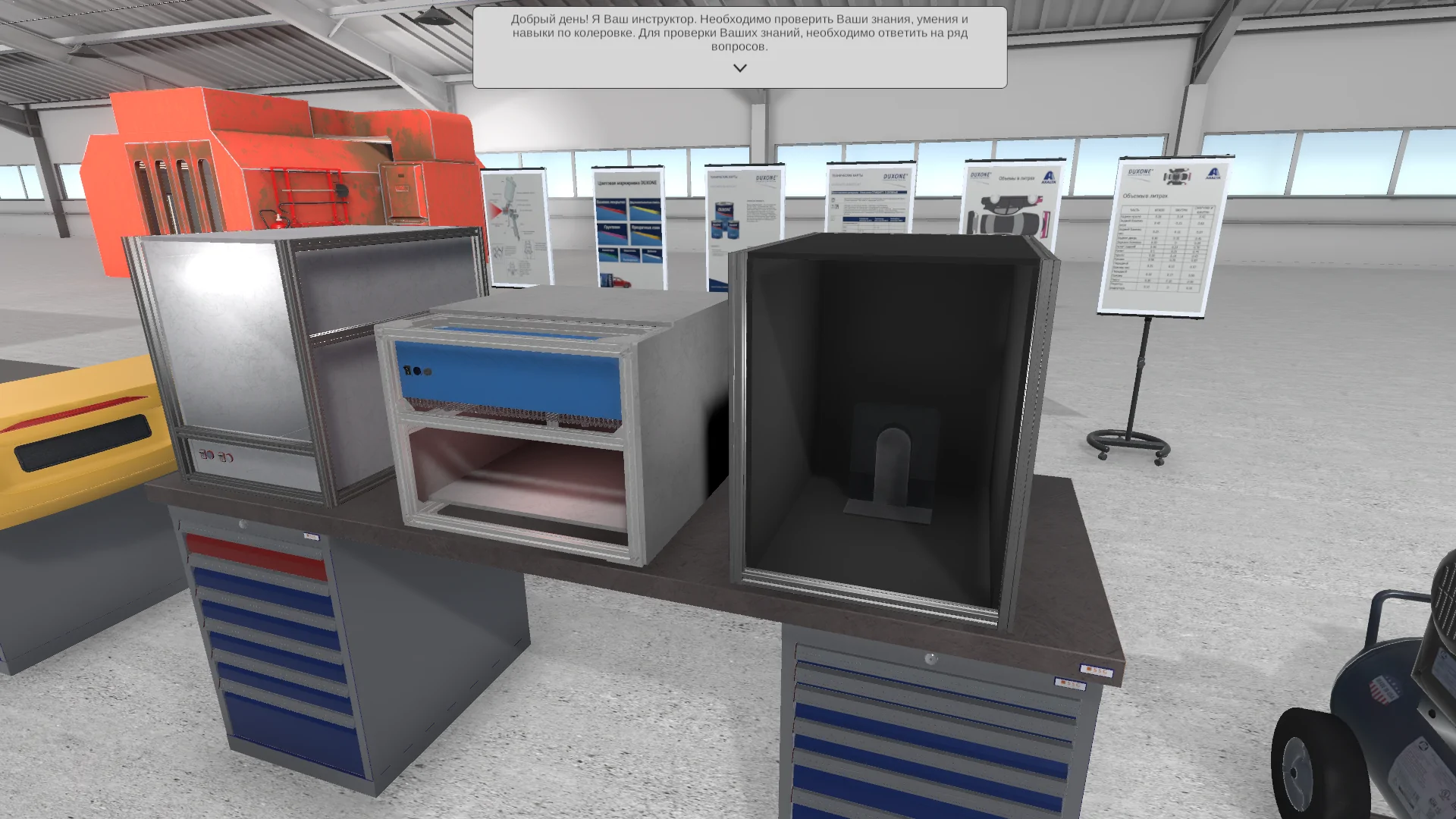

• Шкаф для выполнения работ по окраске тестовых образцов и тестовые образцы.
• Термометр.
• Ткань для протирки образцов.
• Световой шкаф.
• Трехмерные модели деталей для окрашивания в неподвижном положении.

Программное обеспечение тренажера предназначено для работы с устройствами виртуальной реальности. Программное обеспечение тренажера имитирует виртуальную окрасочную камеру. Виртуальный тренажер окраски позволяет проводить обучение основным техникам работы с окрасочным пистолетом, принимает тесты у специалистов. Программный продукт позволяет воспроизводить в виртуальной среде основные этапы процесса окраски деталей с помощью автомалярного краскопульта, имитирующего реальный краскопульт.
