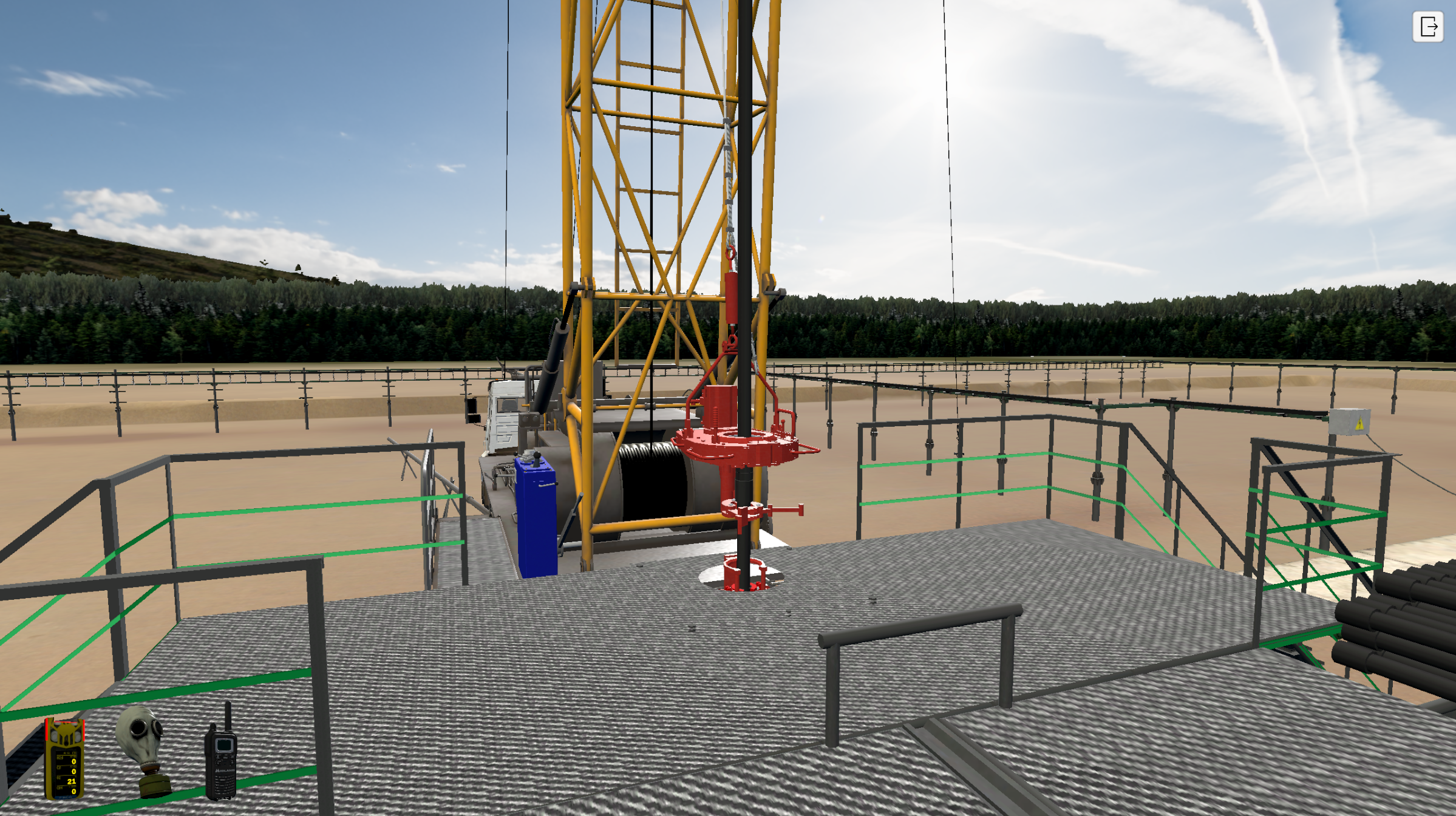

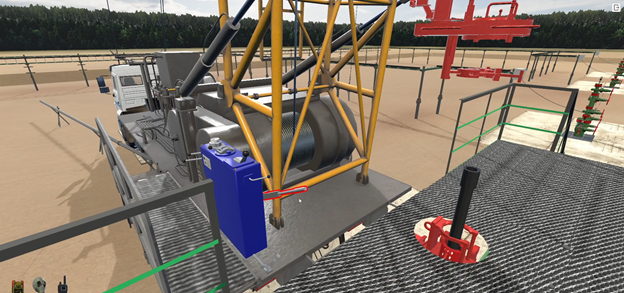

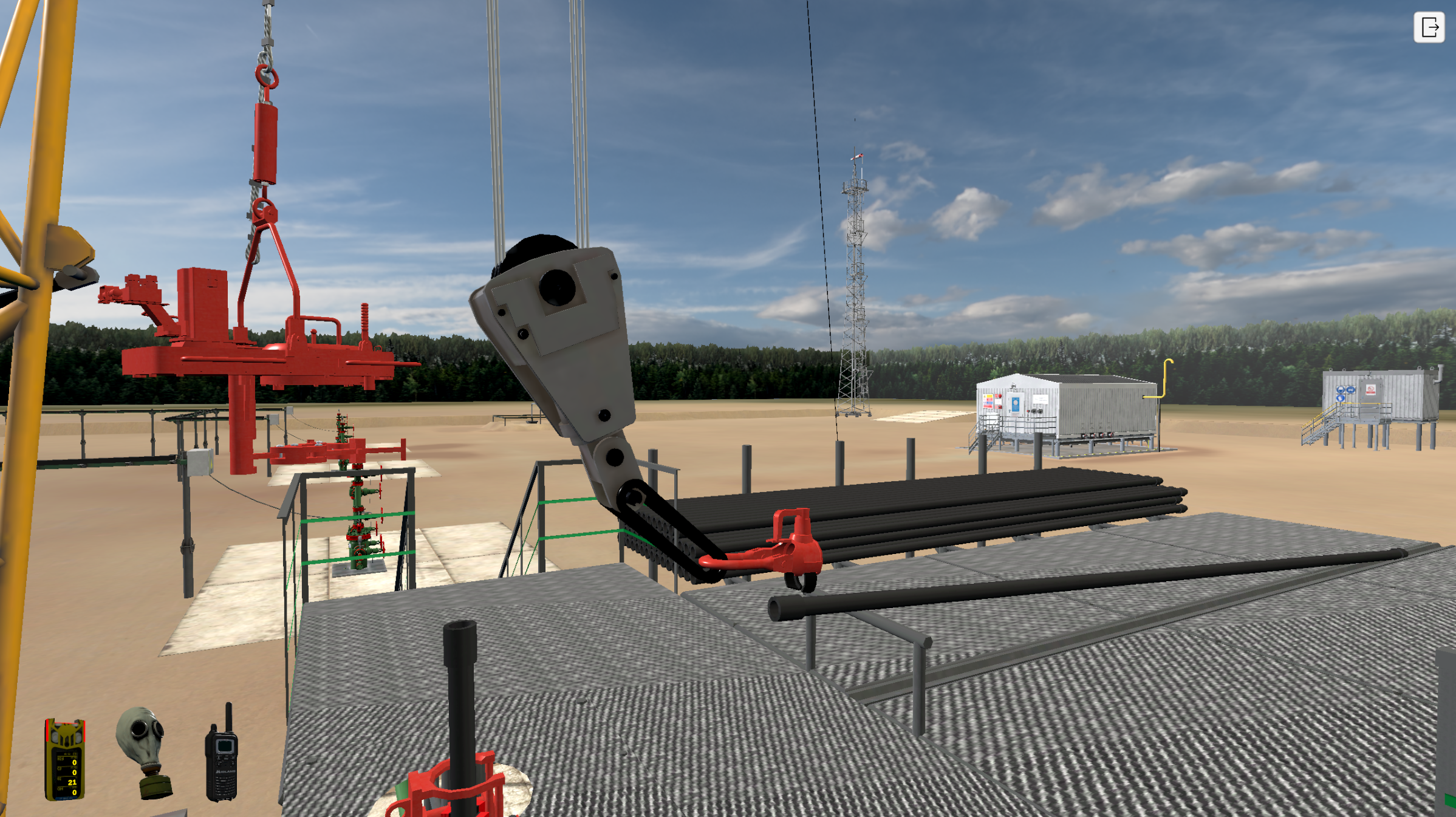

Имитация процесса спуско-подъемных операций

Описание

Комплекс предназначен для профессионального обучения, тренировки и оценки навыков персонала, занятого проведением спуско-подъемных операций (СПО) на нефтяных и газовых скважинах. Применяется для:

• Первичной подготовки операторов.
• Повышения квалификации и периодической аттестации.
• Отработки действий по стандартизированным рабочим процедурам (СРП).
• Исследования действий в аварийных и нештатных ситуациях без риска для людей и оборудования.

Моделируемое технологическое оборудование

• Насосно-компрессорные трубы (НКТ) с муфтовыми соединениями.
• Подъемное оборудование: Элеватор, отводный крюк.
• Устьевое оборудование: Спайдер с механическими/гидравлическими клиньями, козелок, плашечный превентор (имитация).
• Механизированный инструмент: Гидравлический ключ (ГКШ) с регулировкой момента затяжки.
• Вспомогательное оборудование: Лебедка с пультом управления, инструментальный столик, приемные мостки.
• Контрольно-измерительный инструмент: Рулетка, шаблон (калибр) для резьб, щуп.
• Расходные материалы: Банка с графитовой смазкой, щетка.

Описание моделируемых технологических процессов

Цикл спуска колонны НКТ:

Подготовительные операции (подрост трубы):

• Визуальный и инструментальный контроль состояния резьб (Визуальный осмотр, калибровка резьбовым шаблоном).
• Замер длины трубы рулеткой.
• Подъем трубы из пакета элеватором с помощью лебедки и установка ее в вертикальное положение над скважиной.
• Подготовка резьбового соединения: Очистка резьбы, нанесение графитовой смазки.
• Зацепление за муфту поднятой трубы, центровка и свинчивание с колонной (с контролем момента затяжки).

Спуск колонны:

• Перевод груза колонны с элеватора на клинья спайдера.
• Отсоединение элеватора.
• Управление лебедкой для плавного спуска колонны на заданную длину (1 труба).
• Фиксация колонны на спайдере.

Контроль: Проверка качества выполненных операций перед началом следующего цикла.

Цикл подъема колонны НКТ:

Зацеп и подъем:

• Навеска и подготовка элеватора.
• Подъем колонны с клиньев спайдера на длину одной трубы.
• Фиксация колонны на спайдере.

Отсоединение трубы:

• Наложение плашек гидравлического ключа (ГКШ) на муфтовое соединение.
• Отвинчивание трубы с приложением обратного момента.

Обработка поднятой трубы:

• Визуальный осмотр тела трубы и резьбы на предмет дефектов.
• Отвод трубы элеватором от устья и спуск на приемные мостки (пакет).

Система оценки и мониторинга

• Журнал операций: Автоматическая фиксация всех действий оператора с временными метками.
• Контроль ошибок: Система детектирует нарушения технологии:
  • Пропуск обязательного этапа (например, нанесение смазки).
  • Неправильная последовательность действий.
  • Превышение/недостаточность момента затяжки.
  • Механические столкновения (наезд трубой на элементы).
  • Небезопасное поведение (нахождение в опасной зоне).
• Формирование отчета: По итогам сессии генерируется отчет с количественной и качественной оценкой (баллы, процент выполнения, перечень ошибок).
