Описание
Специализированный программно-аппаратный комплекс для детального моделирования полного цикла ремонтно-изоляционных работ (РИР). Тренажер предназначен для обучения и аттестации специалистов по капитальному ремонту скважин (мастеров КРС, операторов, инженеров-технологов) сложным процедурам изоляции обводненных, поглощающих или дефектных пластов методом цементажа под давлением. Система воспроизводит физику процесса, типовое оборудование устья и логику принятия технологических решений.
Цель и ключевые компетенции:
- Цель: Формирование системного понимания технологии РИР, отработка последовательности действий, обучение работе с различными типами пакеров и методами изоляции для минимизации рисков межпластовых перетоков.
- Ключевые компетенции:
- Планирование и подготовка операций тампонирования.
- Выбор и обоснование типа изоляции (со съемным, разбуриваемым пакером или без него).
- Выполнение операций по защите нижележащих продуктивных пластов.
- Проведение гидравлических испытаний, определение и регулирование приемистости.
- Приготовление, закачка и контроль ОЗЦ (отстоя для затвердевания цемента) тампонажного раствора.
- Окончательный контроль качества изоляции.
Детальное описание функционала и моделируемых процессов:
Визуальная и интерактивная среда:

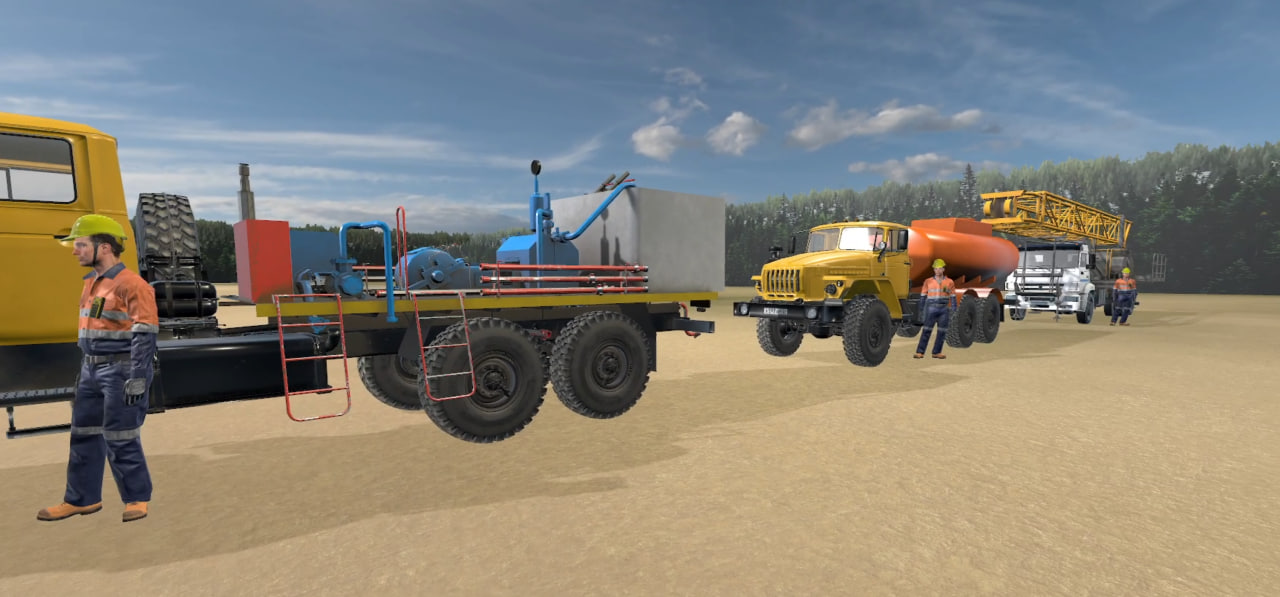

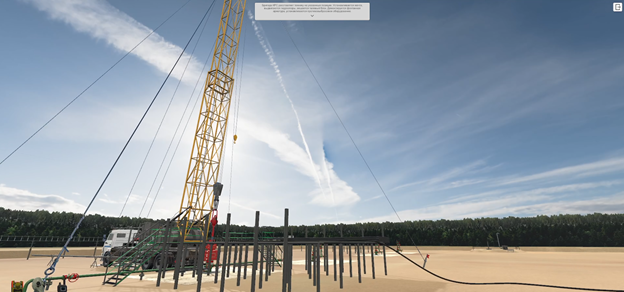

- Локация: Детализированная виртуальная модель устья скважины с оборудованием для проведения КРС и РИР.
- Парк оборудования и инструментария:
- Оборудование устья: Превентор, колонный фланец, спайдер, обтиратор, затрубная задвижка.
- Спусковое и подъемное оборудование: Подъемный агрегат (лебедка), колонна НКТ/труб, комплект трубных ключей.

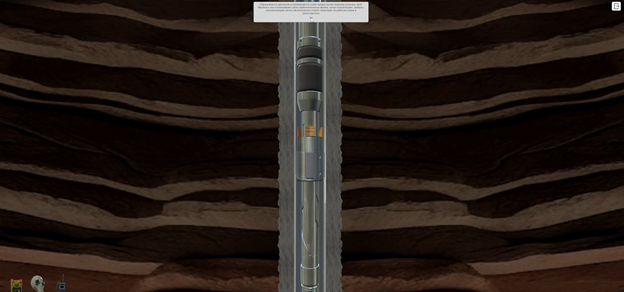

- Специализированная оснастка: Пакер-отсекатель дифференциальный (ПОД), съемный и разбуриваемый пакеры, герметизирующий патрубок, компоновка низа колонны (“перо”).

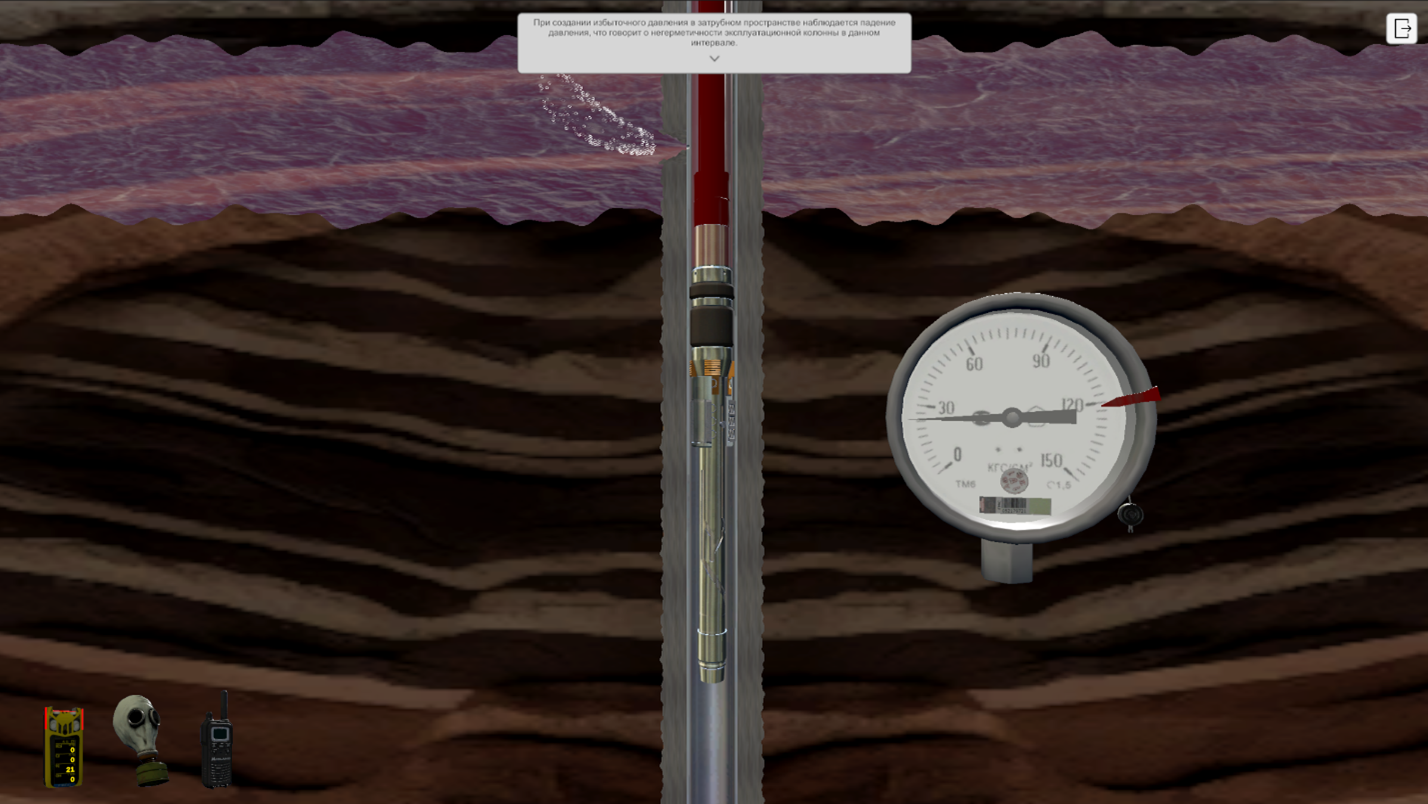

- Контрольно-измерительные приборы (КИП): Манометры высокого давления (на линиях закачки), газоанализатор, приборы контроля уровня и расхода.
- Вспомогательное оборудование: Рабочая площадка, емкости для материалов (песок, глина, тампонажный раствор).
Моделируемые технологические сценарии и операции:
Симулятор реализует алгоритм работ для изоляции верхних, промежуточных или нижних пластов методом тампонирования с установкой пакера или через общий фильтр.
Подготовительные и предохранительные операции:
- Глушение скважины: Контроль и приведение параметров бурового раствора к условиям, исключающим проявления.
- Спуск технологической колонны: Выбор и спуск НКТ с целевой оснасткой (“перо”, съемный или разбуриваемый пакер).
- Защита нижележащих пластов (для верхних/промежуточных пластов):
- Заполнение ствола скважины инертным материалом (песок, глина, вязкоупругий состав) на интервале от забоя до точки на 1.5-2.0 м ниже подошвы изолируемого пласта.
- Альтернативные методы: установка цементного моста или взрыв-пакера.
- Гидроиспытание колонны: Проверка герметичности смонтированной колонны НКТ и пакерного узла на заданное давление.
Подготовка интервала пласта и диагностика:
- Определение приемистости: Проведение пробной закачки и расчет коэффициента приемистости интервала.
- Стимуляция приемистости (опционально): При значении менее 0.6 м³/(ч·МПа) запуск процедуры увеличения поглощения (например, кислотная обработка). Моделируется изменение параметров пласта.
Основные изоляционные работы:
- Выбор тампонажного материала: Определение типа (цементный, полимерный, гелеобразующий) и объема раствора на основе смоделированных геологических условий.
- Приготовление и закачка раствора: Последовательная закачка продавочной жидкости и тампонажного раствора в заданный интервал под контролируемым давлением.
- ОЗЦ (Отстой для затвердевания цемента): Установка времени ожидания в зависимости от типа раствора. Симуляция процессов структурообразования.
Контрольные и завершающие операции:
- Испытание моста: Проверка прочности и герметичности созданного изоляционного моста (опрессовка).
- Гидроиспытание эксплуатационной колонны: Контроль целостности колонны выше зоны изоляции.
- Дополнительная перфорация (опционально): Моделирование операции по вскрытию нижележащего продуктивного пласта после изоляции верхнего.
- Установка металлического пластыря (для пластов с депрессией >2 МПа): Дополнительная операция по перекрытию интервала перфорации механическим барьером для повышения надежности.
