Имитация процесса промывки скважины

Описание

Интерактивный виртуальный тренажер для поэтапной отработки практических навыков выполнения технологического процесса промывки скважины. Продукт представляет собой высокодетализированную 3D-среду, точно воспроизводящую рабочую локацию с полным набором типового оборудования. Система предназначена для формирования последовательности действий и понимания технологических связей между операциями у персонала.

Цель и ключевые компетенции:

• Цель: Снижение операционных рисков и повышение эффективности за счет отработки стандартизированных процедур в безопасной виртуальной среде.
• Формируемые компетенции:
• • Знание типового оборудования и его назначения.
  • Строгое соблюдение последовательности технологических операций.
  • Навыки безопасного монтажа/демонтажа линий циркуляции и вспомогательного оборудования.
  • Понимание принципов сборки технологической цепи и контроля ее герметичности.
  • Отработка координации действий при спуско-подъемных операциях (СПО) в связке с операциями промывки.

Детальное описание функционала и моделируемых процессов:

Визуальная и интерактивная среда:

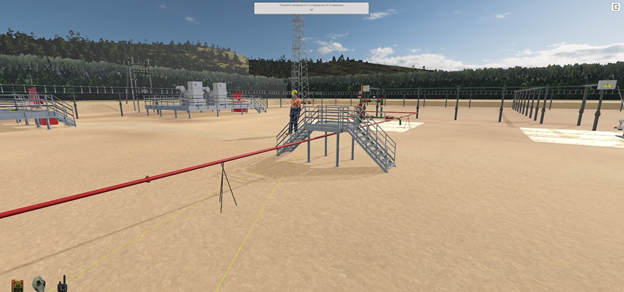

• Локация: Детализированная 3D-модель рабочей площадки у устья скважины.
• Парк оборудования: В симуляторе представлены функциональные модели ключевых единиц, включая:
  • Оборудование циркуляционной системы: Промывочный агрегат (ЦА), автоцистерна, нагнетательная линия (шланг высокого давления РВД), желобная емкость, обратная линия.

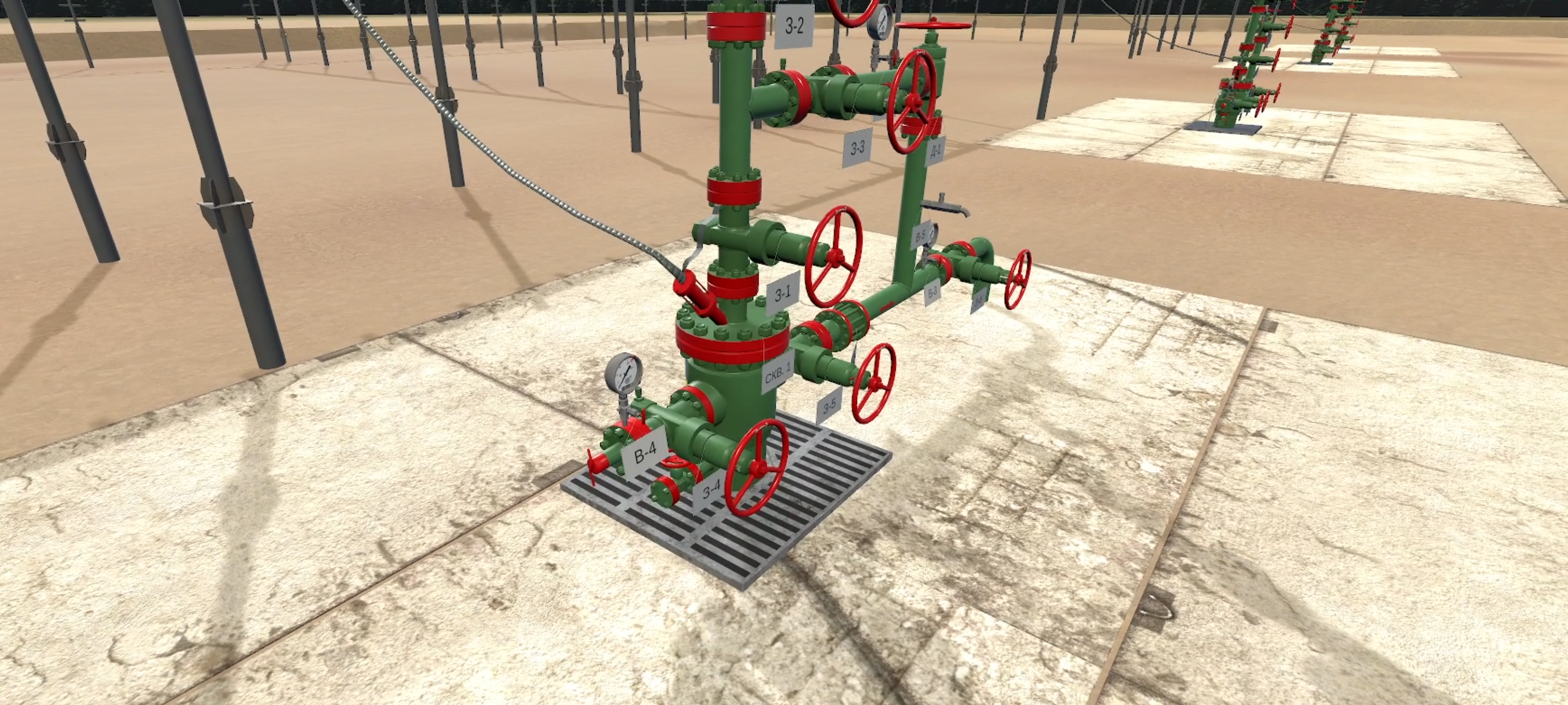

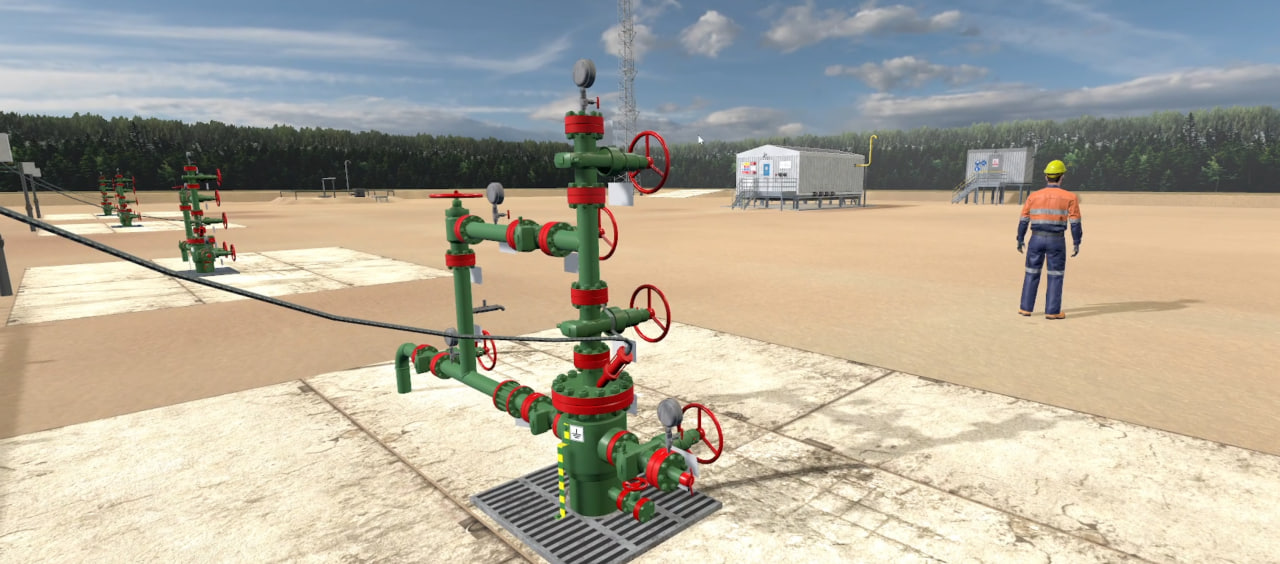

  • Оборудование устья: Превентор (с имитацией камер), затрубная задвижка.
  • Спуско-подъемное оборудование: Вертлюг промывочный, колонна НКТ (секции), элеватор, гидравлический ключ (ГКШ), сальниковое устройство, стопорные пальцы.
  • Вспомогательный инструмент: Лазерная указка для позиционирования.
• Физика взаимодействий: Реалистичная механика захвата, переноса, свинчивания/развинчивания соединений, подключения линий с проверкой на корректность стыковки.

Поэтапный цикл моделируемых операций:
Система реализует полный замкнутый технологический цикл, разбитый на последовательные обязательные этапы:

1. Этап подготовки:

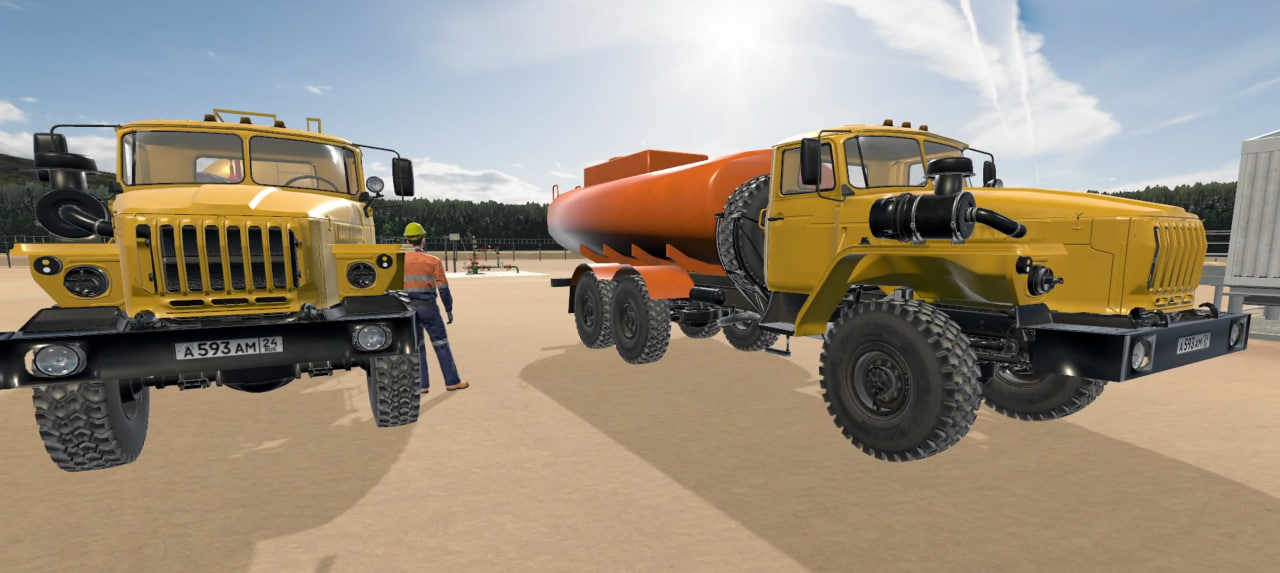

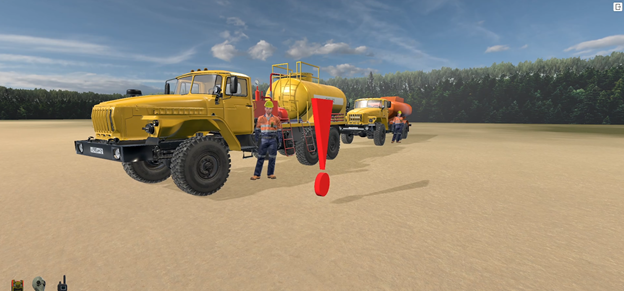

• Расстановка техники: Визуальное позиционирование промывочного агрегата и автоцистерны согласно технологической схеме с использованием инструментов разметки (лазерная указка).
• Монтаж линий циркуляции:
• • Сборка нагнетательной линии: подключение шланга РВД от ЦА к промывочному вертлюгу.
  • Сборка обратной линии: монтаж линии от желобной емкости к затрубной задвижке.
  • Контрольный пункт: Визуальная проверка и подтверждение герметичности всех соединений перед запуском.

2. Этап сборки технологической оснастки:

• Подготовка вертлюга: Интерактивная операция по очистке и смазке резьбовой части ниппеля вертлюга.
• Установка вертлюга: Навинчивание вертлюга на муфту первой рабочей трубы, его фиксация в элеваторе и окончательное подключение шланга РВД.

3. Этап совмещенных операций (СПО и промывка):

• Спуск колонны НКТ:
• • Подъем собранной конструкции (труба с вертлюгом) для соединения с колонной НКТ.
  • Использование гидроключа (ГКШ) для свинчивания соединений с контролем момента.
  • Установка сальника на колонну, спуск колонны и посадка сальника в превентор.
  • Фиксация сальника стопорными пальцами и проверка герметичности устья.

• Инициализация и проведение промывки:

• Вызов циркуляции: Запуск ЦА, закачка жидкости в колонну НКТ, наблюдение за ее выходом через затрубное пространство в желобную емкость. Контроль давления по приборам.
• Переключение режима промывки: После вызова циркуляции — переключение линий для подачи жидкости в затрубное пространство с выходом через колонну НКТ (обратная промывка). Визуальный контроль за чистотой выходящего потока.

4. Этап завершения цикла:

• Демонтаж: Откачка жидкости из желобной емкости, отсоединение и уборка линий циркуляции, подготовка оборудования к следующему циклу.
• Цикличность: Система позволяет выполнять последовательность операций (спуск следующей свечи -> промывка) многократно до достижения виртуальной целевой глубины или требуемой чистоты ствола.
