Описание
Данное программное решение представляет собой интерактивную виртуальную среду, предназначенную для обучения и отработки практических навыков персонала в условиях, максимально приближенных к реальным производственным объектам.
Решаемые в тренажере задачи:
- Формирование теоретических знаний и практических навыков обнаружения и ликвидации ГНВП при ТКРС
- Формирование теоретических знаний и практических навыков выполнения глушения скважины после ГНВП
- Сценарии в базовой версии:
- ГНВП при СПО с трубами
- Отработка действий по последующему глушению скважины после ликвидации ГНВП
- Сценарии в расширенной версии:
- Открытый фонтан
- Открытый фонтан с возгоранием
- ГНВП при СПО с установленным на устье скважины превентором
- ГНВП при СПО с установленным на устье скважины превентором при отсутствии НКТ
- ГНВП при СПО штанг с использованием полировочного штока
- ГНВП при СПО с УЭЦН
- ГНВП при ПВР
- ГНВП при СПО с электроцентробежным насосом, греющим кабелем или дозирующей трубкой
- ГНВП при ПВР во время подъёма или спуска прибора
- ГНВП при СПО насосных штанг
- Выделение сероводорода в воздух рабочей зоны при всех видах работ
- ГНВП при промывке песчаной пробки
- ГНВП при разбуривании цементного моста
- ГНВП при СПО штанг с использованием аварийной планшайбы
Тренажер включает три основных этапа, реализующих последовательное прохождение производственных циклов:
1. Предупреждение ГНВП: Установка и опрессовка ПВО и устьевой арматуры
Модуль предназначен для отработки этапов монтажа и проверки герметичности оборудования:
- Монтаж ПВО: подготовка, строповка, подъем, фиксация оборудования и проверка пневмосистемы.
- Монтаж вспомогательных узлов: установка обтиратора и сборка рабочей площадки.
- Работа с компоновкой ПОД: сборка с герметизирующим патрубком, подъем, затяжка и последующий спуск в скважину с фиксацией колонны.
- Испытания (Опрессовка): закрытие плашек превентора, проверка герметичности нагнетательной линии и ПВО в сборе.
- Завершение: стравливание давления, демонтаж линий и разборка компоновки.
2. Ликвидация ГНВП: Действия бригады при возникновении признаков ГНВП во время СПО
Сценарий ориентирован на отработку регламентированных действий при возникновении аварийной ситуации:
- Экстренное реагирование: подача команды «Выброс» и оповещение персонала.
- Изоляция скважины: прекращение спуско-подъемных операций (СПО), посадка колонны на клинья спайдера.
- Монтаж запорной компоновки: наворот и фиксация запорных элементов с применением гидравлического ключа (ГКШ).
- Герметизация: закрытие плашек превентора, шарового крана и затрубной задвижки.
- Техническая безопасность: обесточивание объекта, остановка ДВС подъемного агрегата, контроль газовоздушной среды (ГВС) и мониторинг давления.
3. Ликвидация ГНВП: Оперативные действия при открытом фонтанировании
Алгоритм действий при критическом осложнении на ремонтируемой скважине:
- Сигнализация: оповещение об открытом фонтане.
- Протоколы безопасности: полная остановка работ, отключение энергопотребителей, оповещение сторонних и вышестоящих организаций.

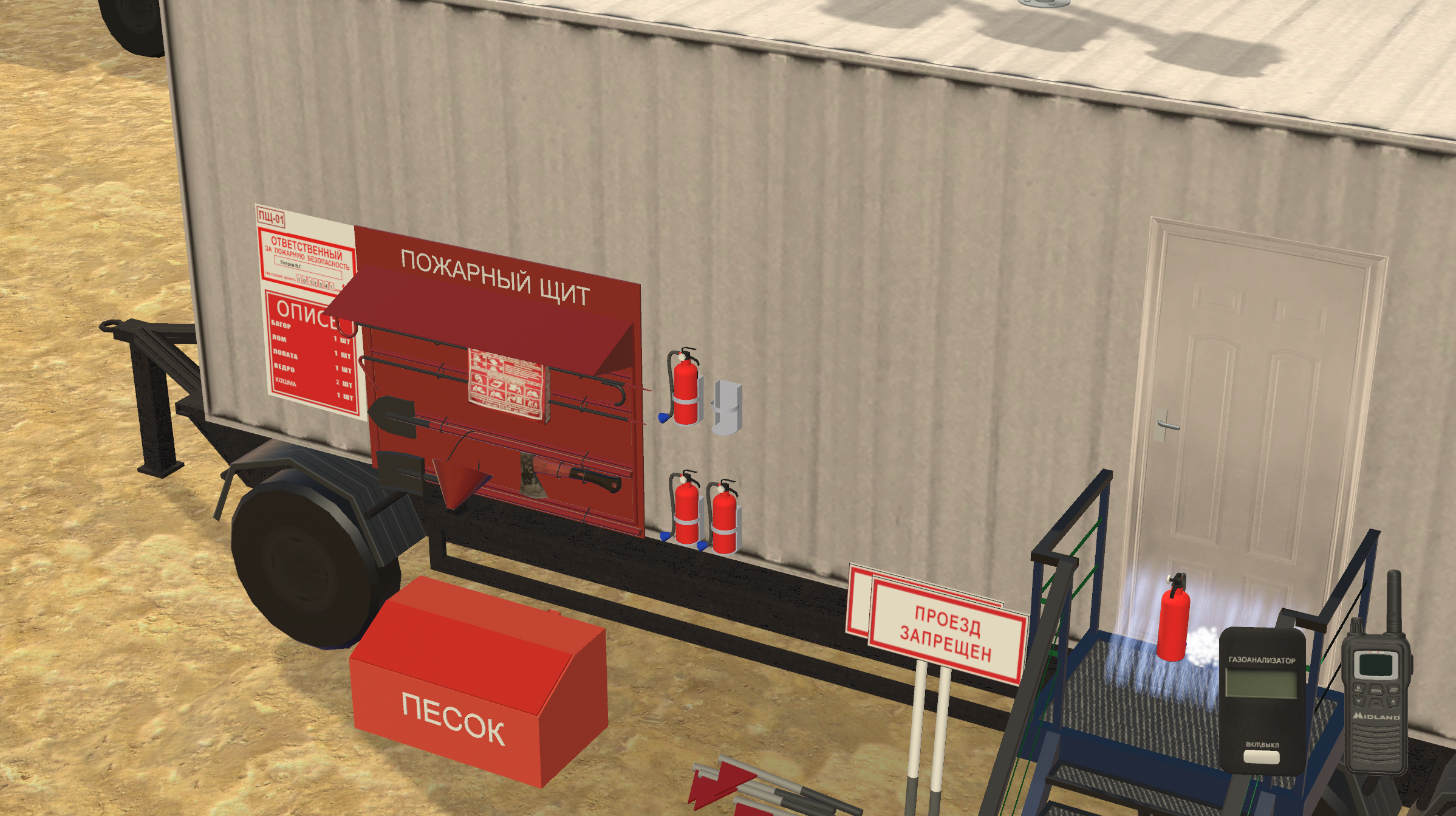

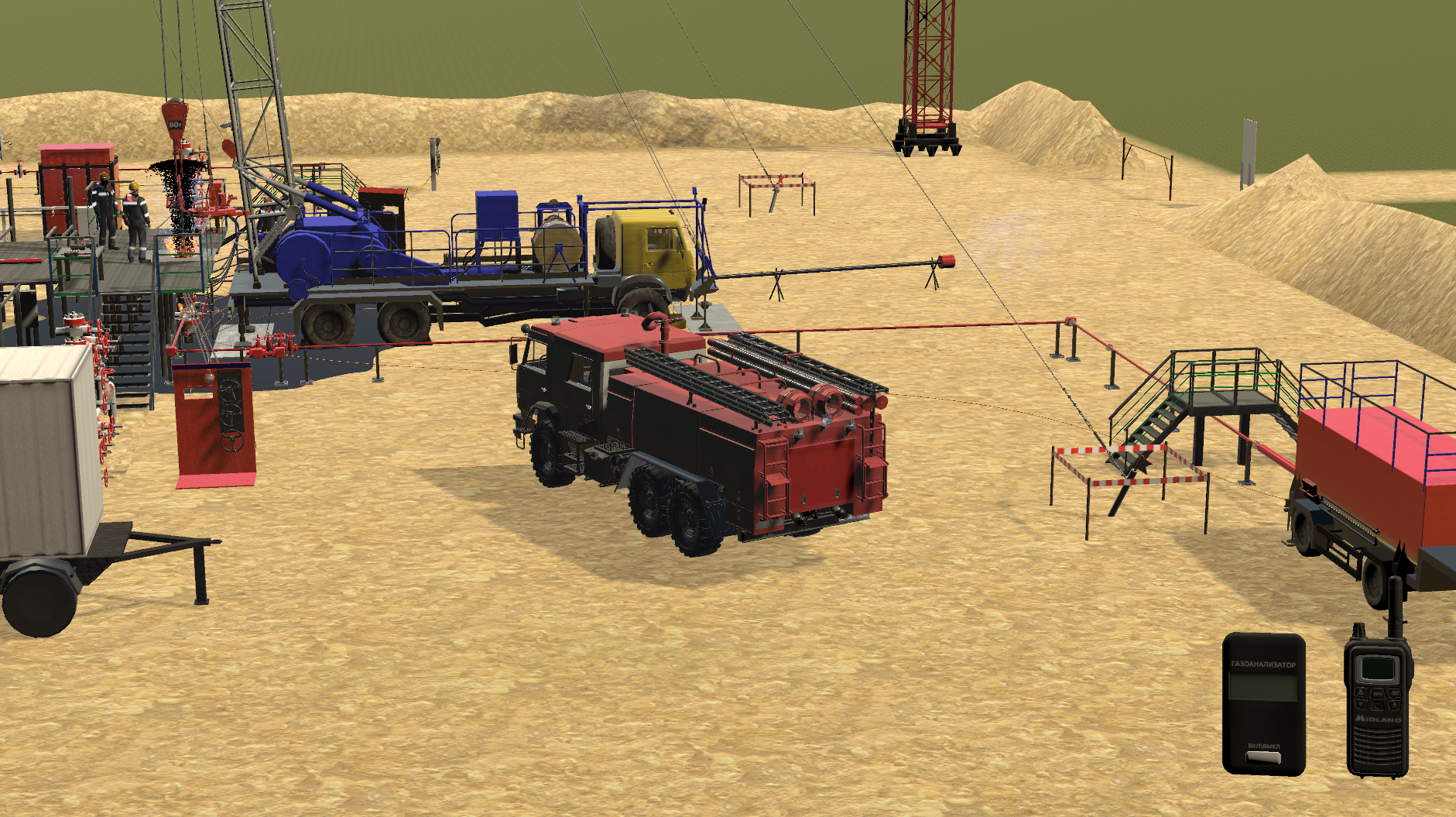

- Аварийно-спасательные работы: локализация зоны инцидента, применение первичных средств пожаротушения и отработка навыков оказания первой помощи.

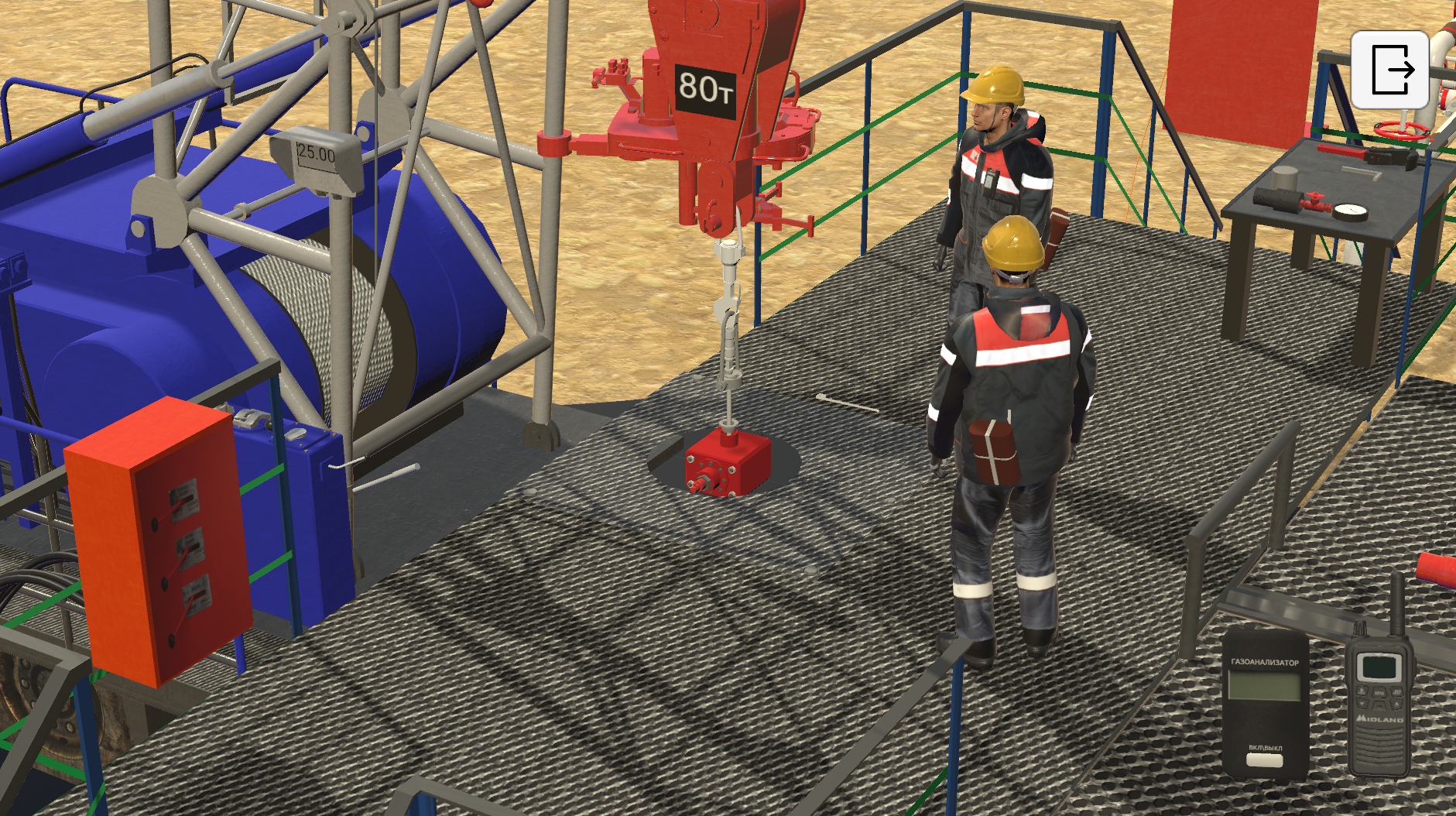

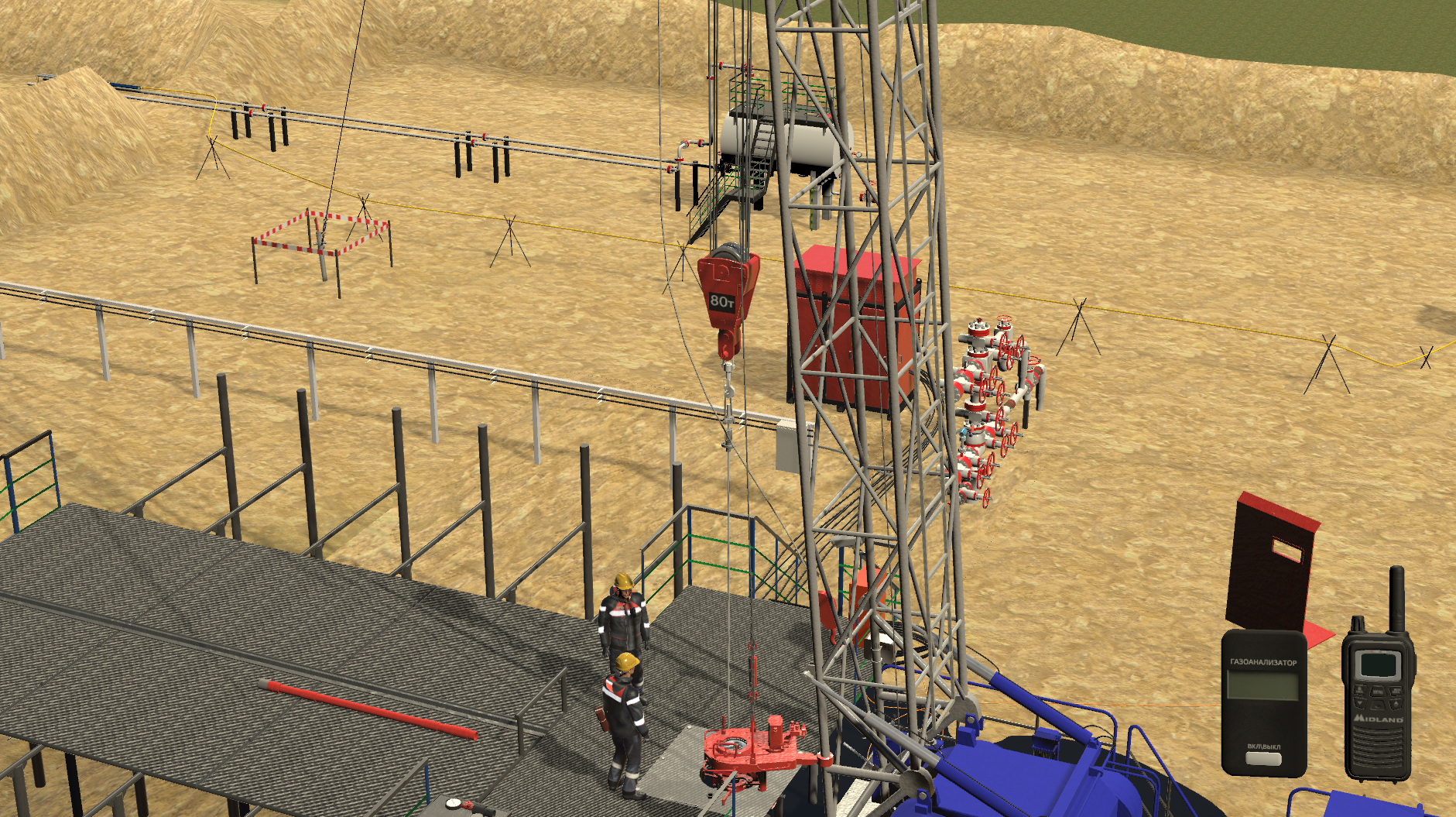

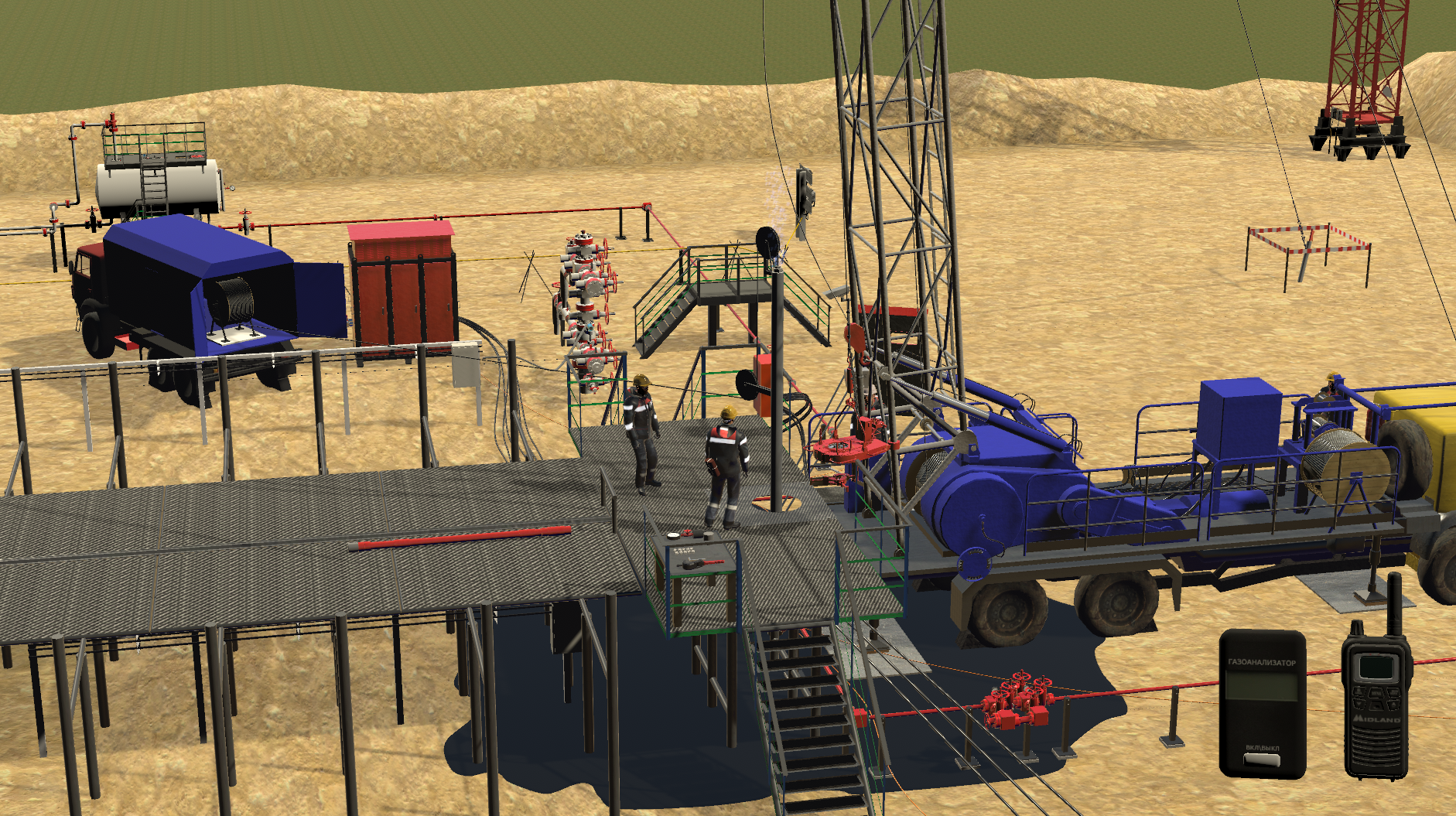

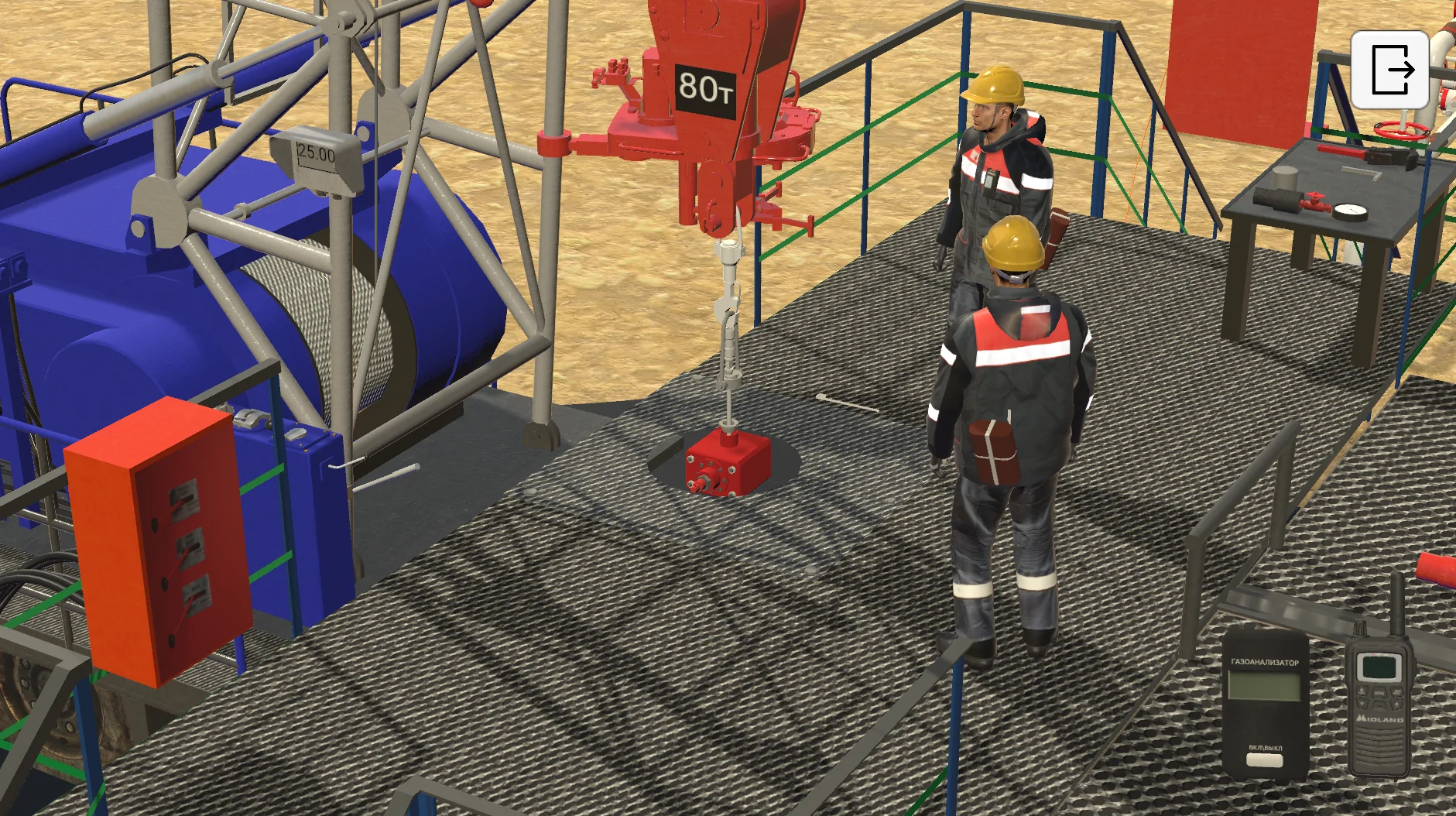

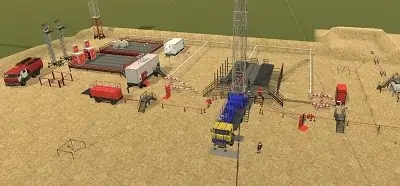

Визуализация выполнена с высокой степенью детализации и включает в себя следующий перечень смоделированного оборудования и узлов:
- Устьевое и противовыбросовое оборудование (ПВО): скважина, превентор, колонный фланец, герметизирующий патрубок, затрубная задвижка.
- Специализированный инструмент и оснастка: спайдер, обтиратор, трубный ключ (ГКШ), элеватор, стропы.
- Внутрискважинное оборудование: пакер-отсекатель дифференциальный (ПОД), компоновка, колонна труб (НКТ).
- Технические агрегаты и КИПиА: подъемный агрегат, лебедка, манометр, газоанализатор.
- Инфраструктурные элементы: рабочая площадка, нагнетательная линия.
