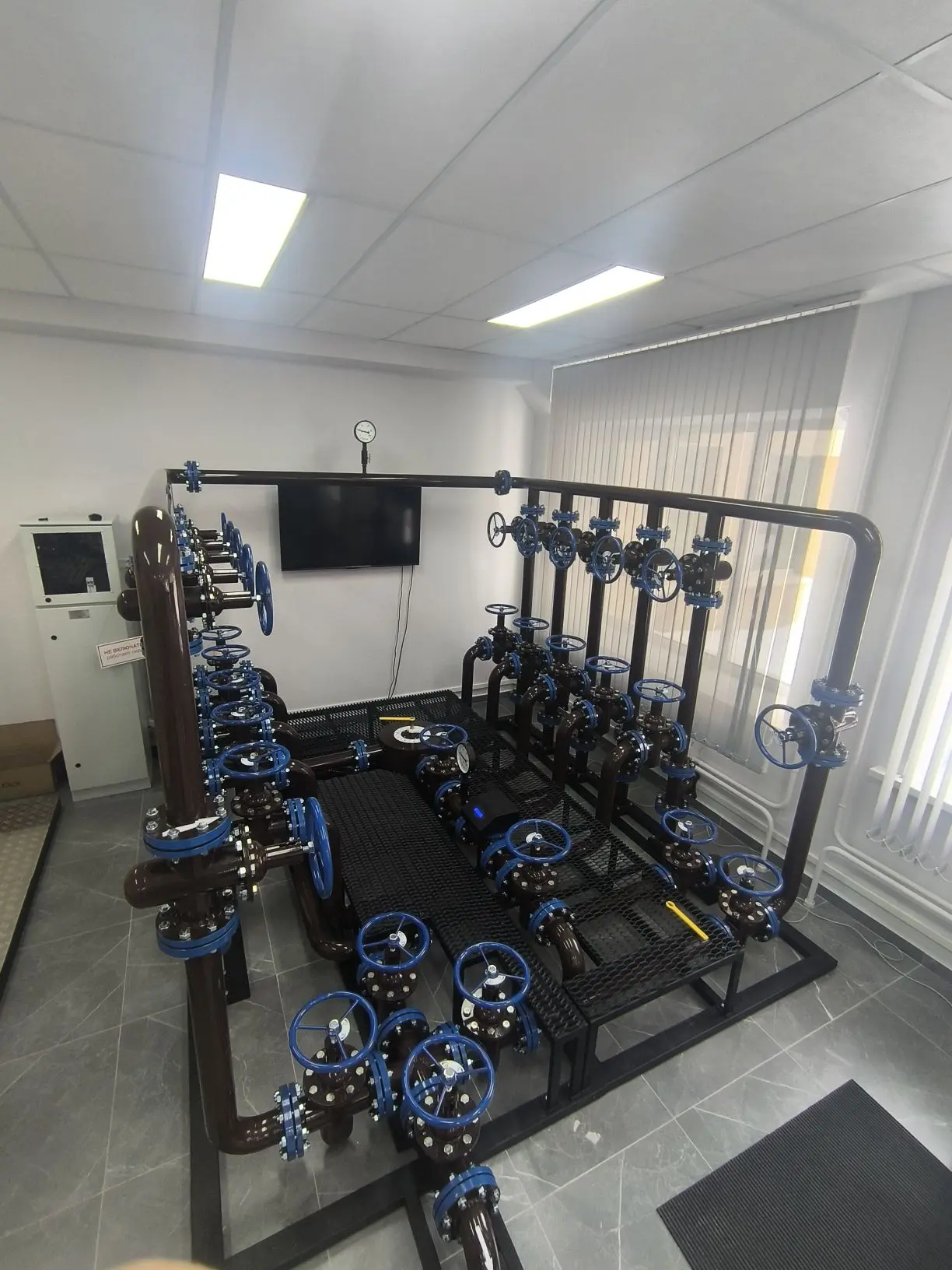

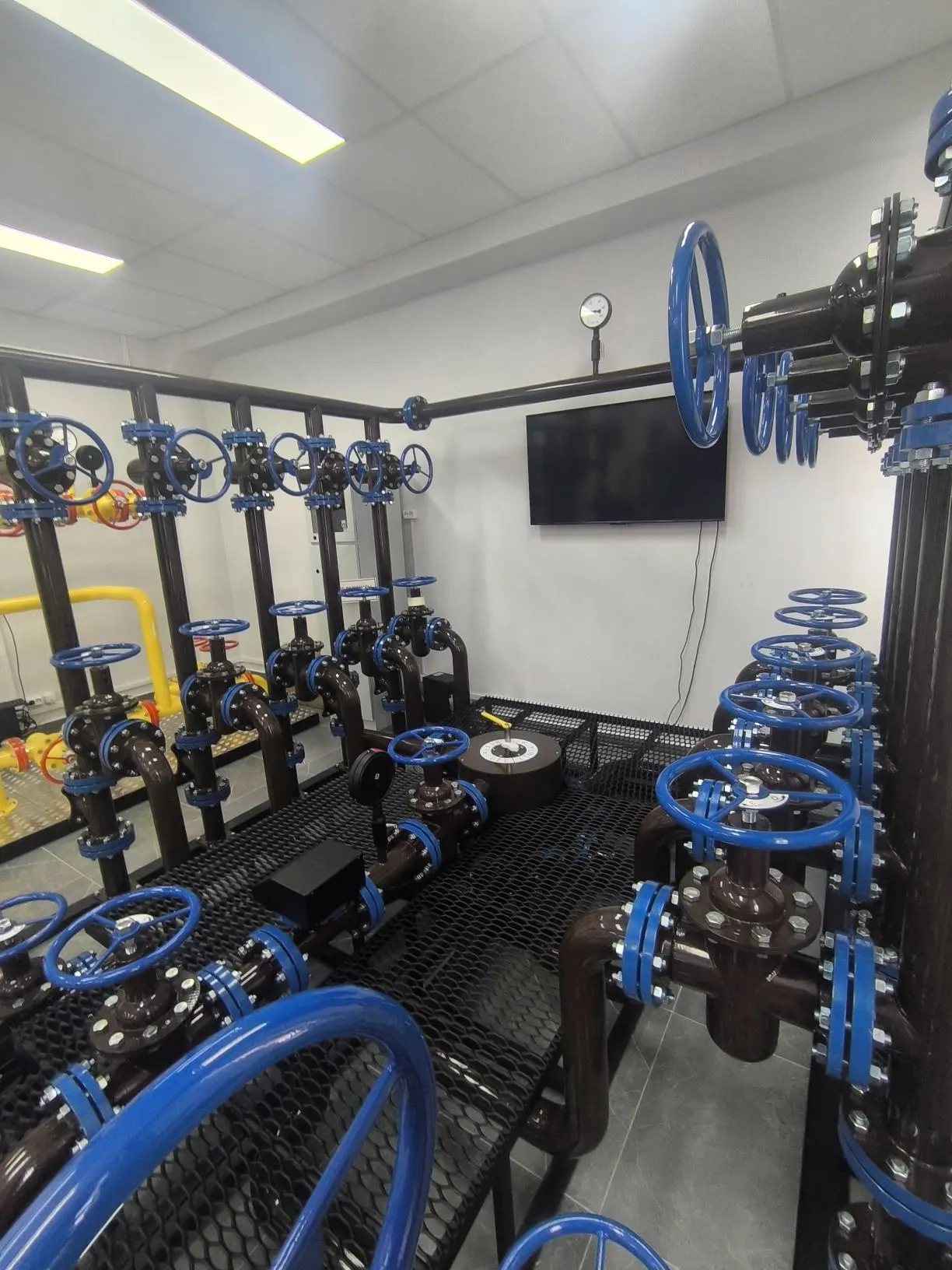

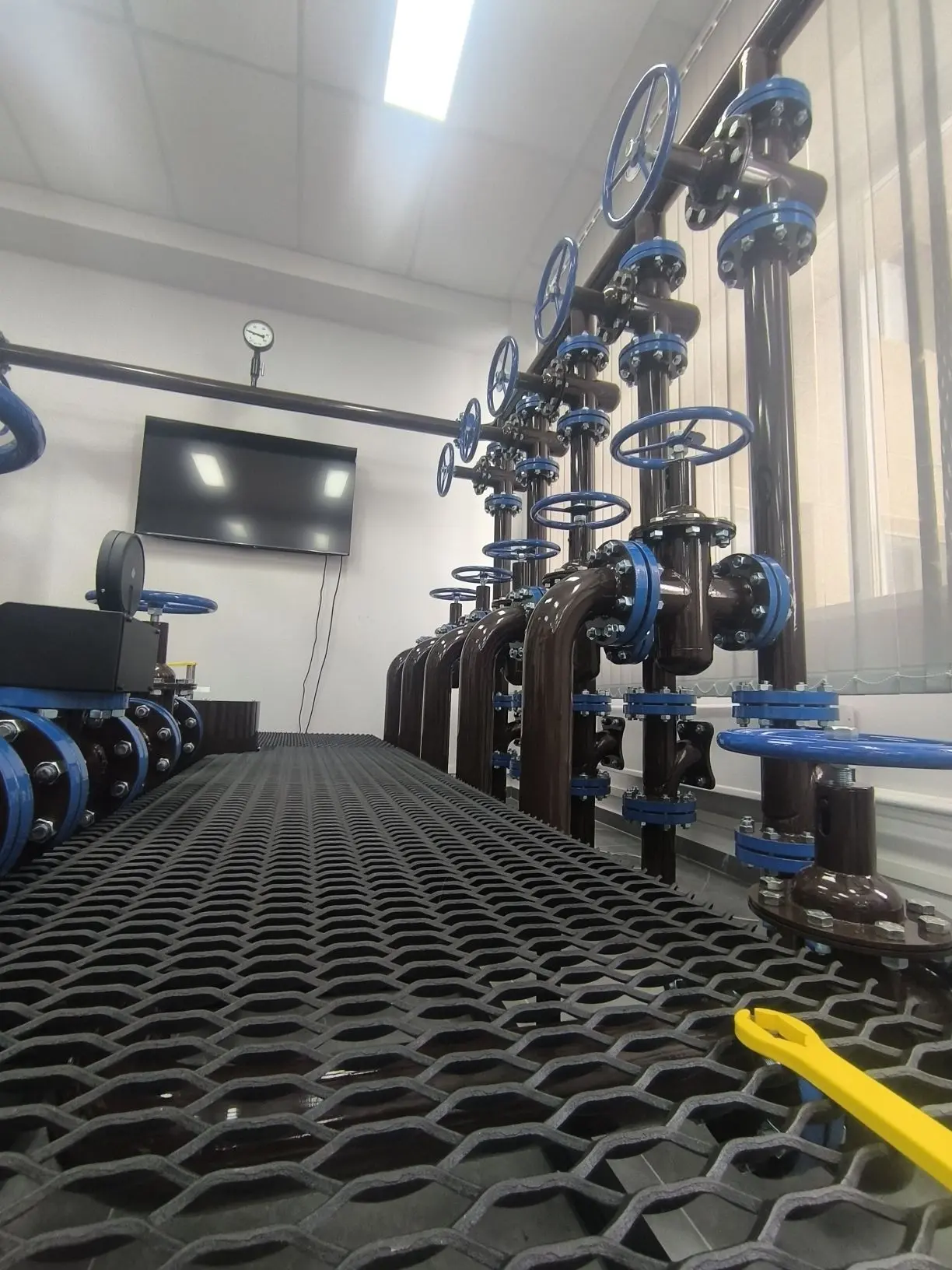

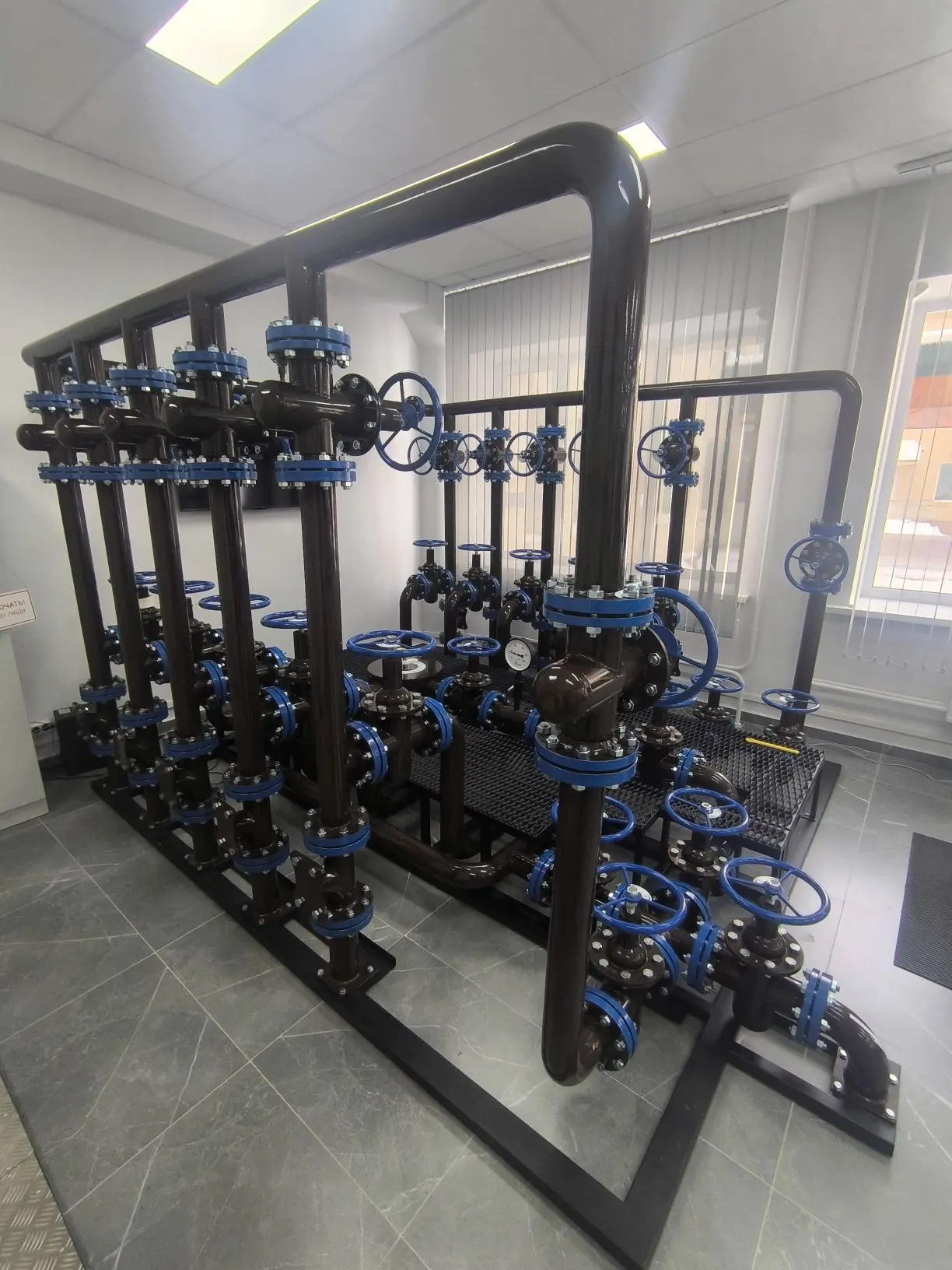

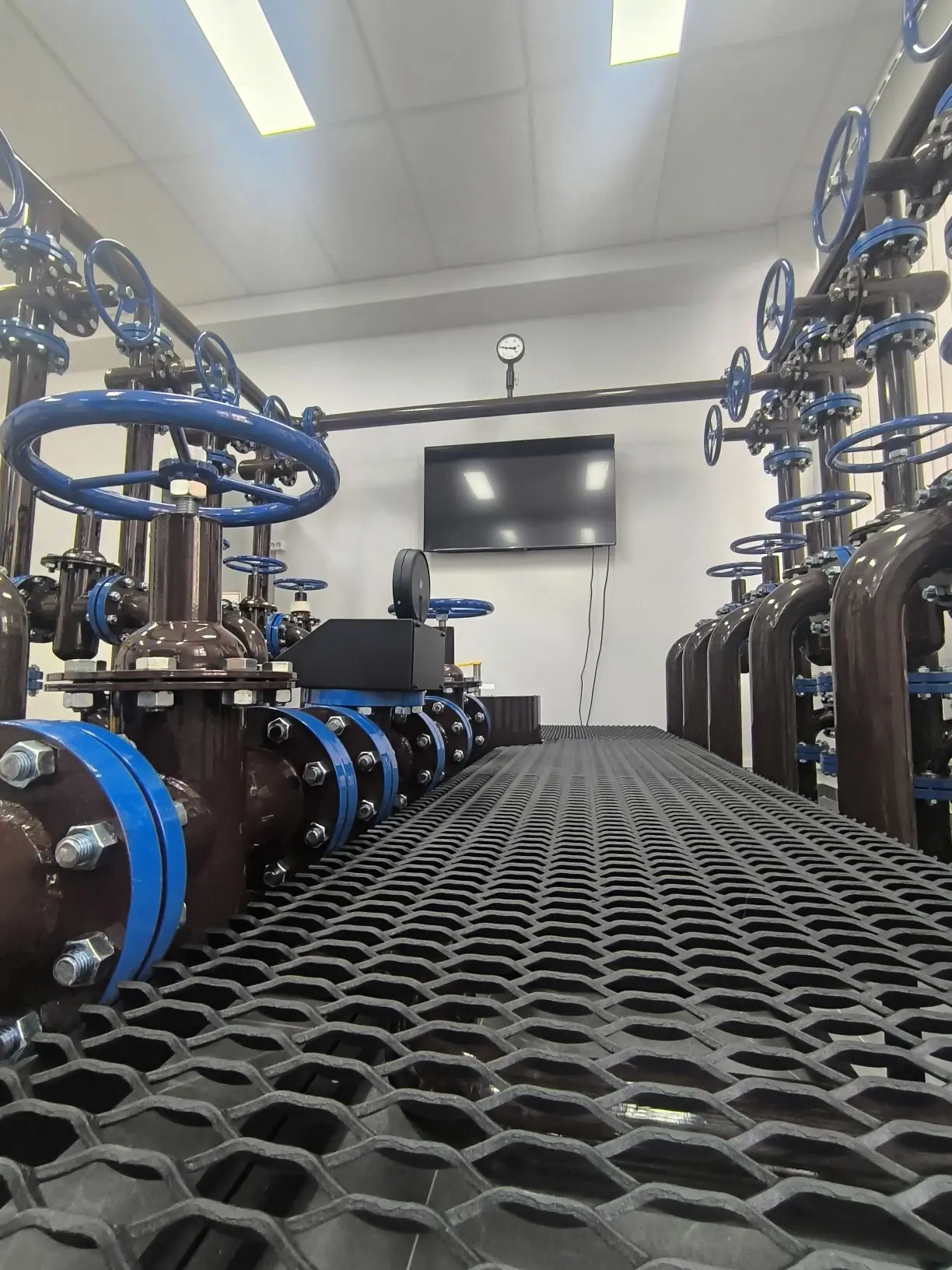

Полномасштабный макет АГЗУ

Описание

Ключевая особенность тренажёра – максимально реалистичная цифровая модель автоматизированной групповой замерной установки (АГЗУ), в которой обучаемый выполняет операции аналогично работе на реальном объекте. Обучение проходит через практику: управление запорной арматурой, переключение скважин на замер, контроль параметров, работа со станцией управления и отработка действий при нештатных ситуациях.

Тренажёр охватывает полный спектр оборудования и процессов работы АГЗУ:

• технологическая обвязка установки и трубопроводная система;
• переключатель скважинный многоходовой (ПСМ);
• счётчик жидкости (ТОР);
• запорная арматура и контрольно-измерительные приборы;
• станция управления АГЗУ;
• элементы инфраструктуры и системы безопасности.

Все элементы тренажёра являются интерактивными и полностью соответствуют логике работы реального оборудования .

За счёт встроенных механизмов моделирования преподаватель может формировать уникальные учебные задания: задавать режимы работы установки, изменять параметры потоков, моделировать неисправности ПСМ, отклонения давления и аварийные ситуации. Это позволяет адаптировать тренажёр под любую учебную программу и уровень подготовки.

В системе реализовано широкое количество учебных сценариев, включая:

• изучение конструкции АГЗУ;
• переключение скважин на замер;
• контроль и анализ параметров;
• работа со станцией управления;
• диагностика и устранение неисправностей;
• действия при аварийных ситуациях;
• соблюдение требований промышленной безопасности и охраны труда.

Обучение возможно в двух режимах:

• автоматический – с подсказками и объективной оценкой;
• инструкторский – полный контроль преподавателя над сценарием, условиями и оценкой.

В основе тренажёра лежит математическая модель технологических процессов, обеспечивающая достоверное поведение оборудования и параметров (давление, распределение потоков, режимы работы). Это обеспечивает перенос навыков из учебной среды в реальные условия эксплуатации.

Тренажёр поставляется с полным комплектом методических материалов:

• учебные сценарии и задания;
• нормативно-техническая документация;
• формы отчётности;
• рекомендации для преподавателя.

Результат внедрения:

• повышение практической подготовки студентов;
• формирование навыков работы с АГЗУ;
• сокращение времени адаптации на производстве;
• соответствие требованиям профстандартов и проверяющих органов;
• возможность объективной оценки знаний и навыков.

Тренажёр позволяет организовать обучение, максимально приближенное к реальным условиям эксплуатации систем сбора и измерения продукции скважин, без рисков для оборудования и персонала, и становится ключевым элементом современной учебной лаборатории добычи нефти и газа.

Подробнее:

Станция управления

Отдельный модуль станции управления (СУ АГЗУ) обеспечивает отработку навыков работы с системой управления установкой и включает:

• панель с индикаторами состояния и аварий;
• переключатели режимов (ручной, автоматический, отключено);
• элементы навигации и управления;
• экран отображения параметров и меню системы.

Функционал полностью соответствует логике работы реальных систем управления АГЗУ .

Высокая степень реализма

• масштаб оборудования – 1:1;
• реальные органы управления (задвижки, ПСМ, элементы станции управления);
• передача промежуточных положений элементов;
• имитация реальных режимов эксплуатации;
• физическое взаимодействие с оборудованием.

Это позволяет формировать устойчивые практические и моторные навыки, необходимые для работы на промысловых объектах.

Комплектация

В состав комплекса входят:

• задвижки с датчиками положения – 30 шт.;
• манометры – 2 шт.;
• вентили манометров – 2 шт.;
• макет турбинного расходомера (ТОР);
• переключатель скважинный многоходовой (ПСМ);
• макет станции управления (СУ АГЗУ);
• микроконтроллер;
• система визуализации (4K дисплей);
• решётка для безопасного перемещения внутри макета.
