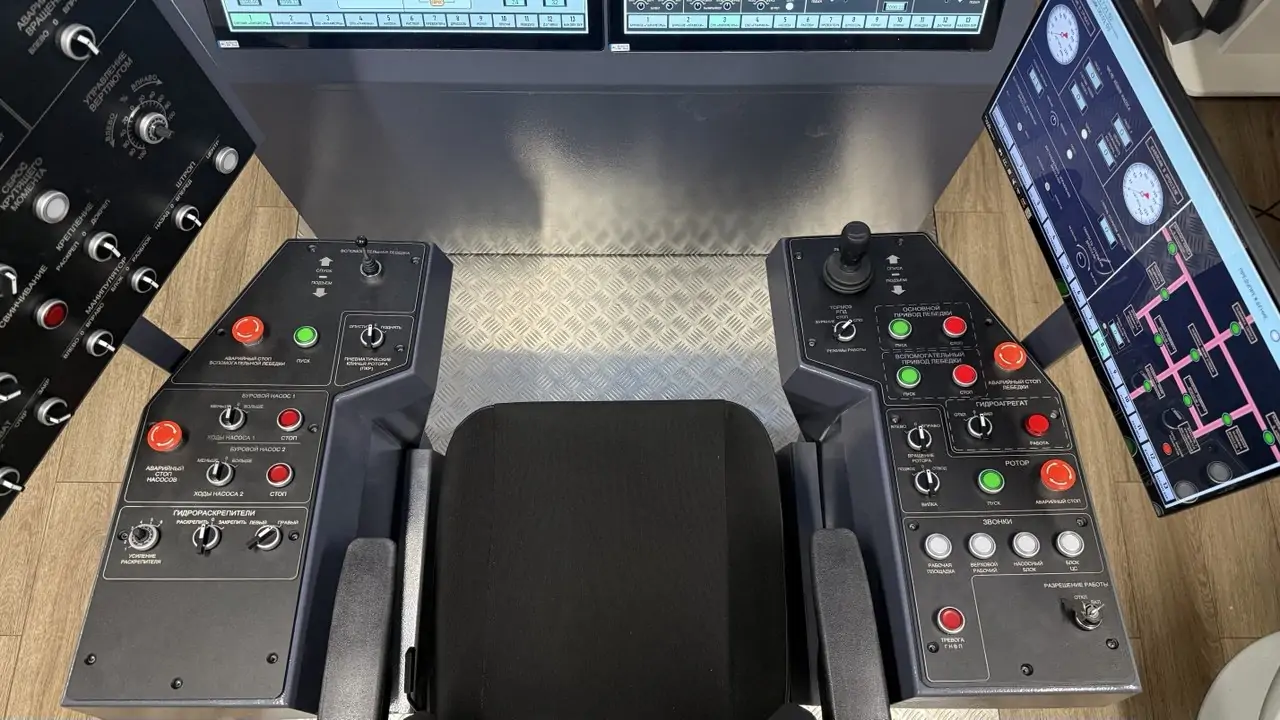

Модернизация тренажёра «Кресло бурильщика»

В программный комплекс тренажёра «Кресло бурильщика» внедрён новый функциональный модуль – редактор конфигурации бурильной колонны (БК). Модуль предназначен для настройки состава бурильного инструмента в математической модели тренажёра и используется при подготовке учебных сценариев бурения.

С помощью редактора инструктор может формировать компоновку бурильной колонны, задавая последовательность элементов, их параметры и условия соединения. Реализована автоматическая проверка корректности конфигурации, что позволяет исключать технологически невозможные или несовместимые соединения.

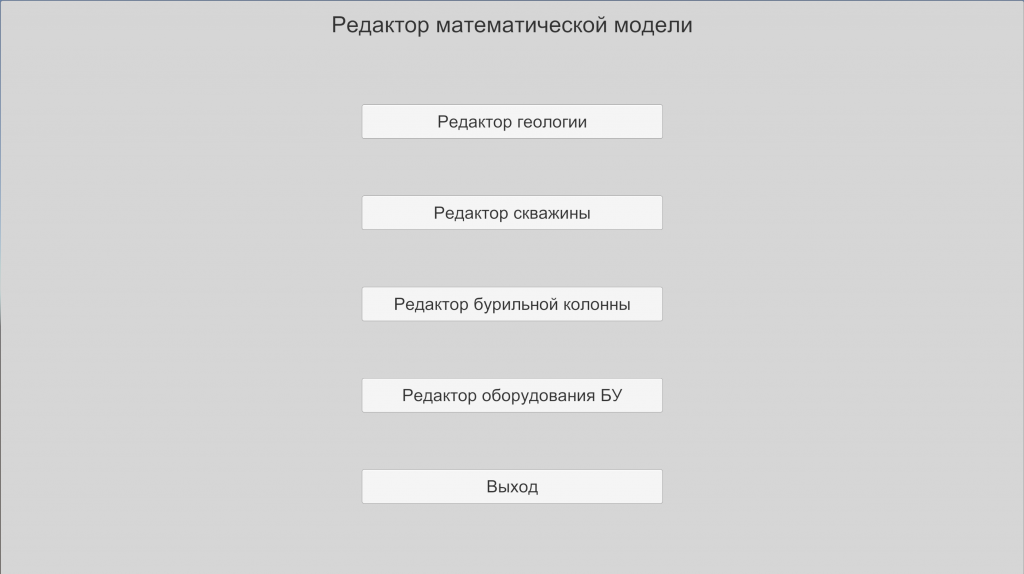

Рис. 1. Главный экран редактора математической модели тренажёра.

Пользователь может перейти к редактированию геологии, параметров скважины, бурильной колонны и оборудования буровой установки.

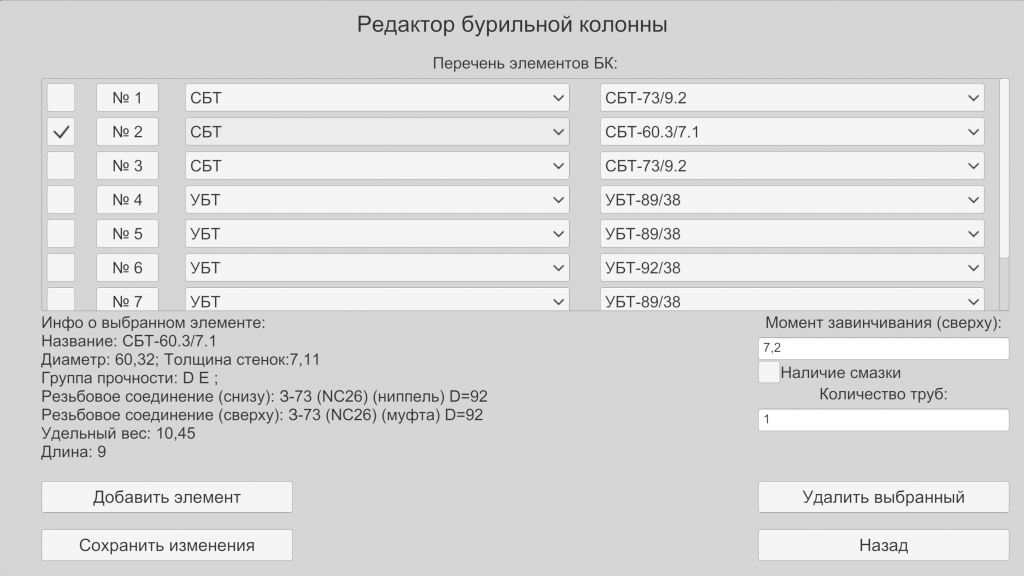

Рис. 2. Основной экран редактора бурильной колонны

В таблице формируется перечень элементов БК. Для каждой позиции задаются:

• выбранный элемент (отмечается галочкой, его характеристики отображаются ниже);
• порядковый номер элемента;
• тип элемента;
• конкретная позиция из базы данных.

Для соединений между элементами задаются моменты свинчивания, наличие смазки, а для трубных элементов дополнительно указывается количество труб. Интерфейс также позволяет добавлять и удалять элементы бурильной колонны.

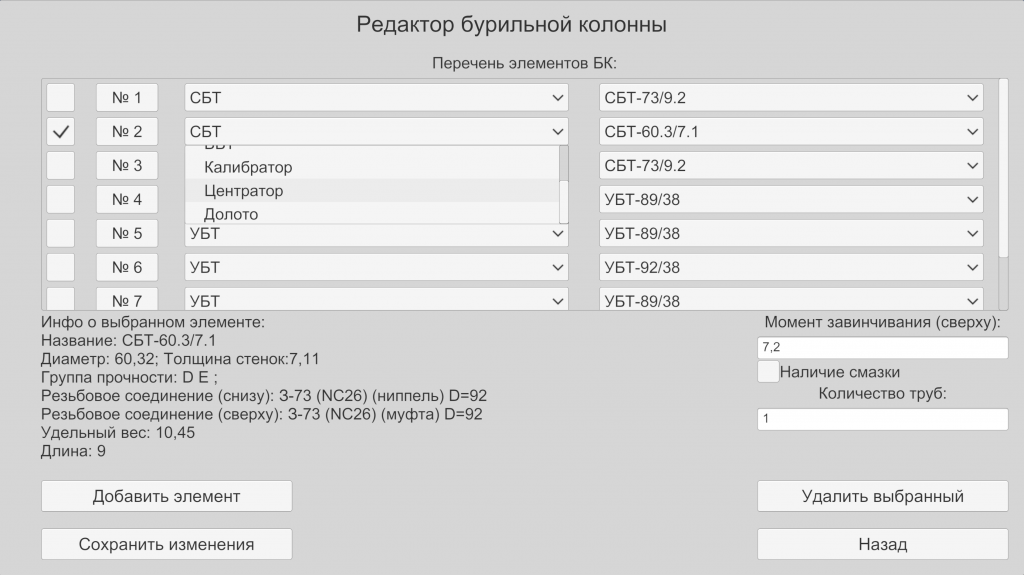

Рис. 3. Выбор типа элемента бурильной колонны

Поддерживается выбор основных типов бурового инструмента, включая бурильные трубы, утяжелённые бурильные трубы, ведущие трубы, калибраторы, центраторы, долота, винтовые забойные двигатели, турбобуры и телеметрические системы.

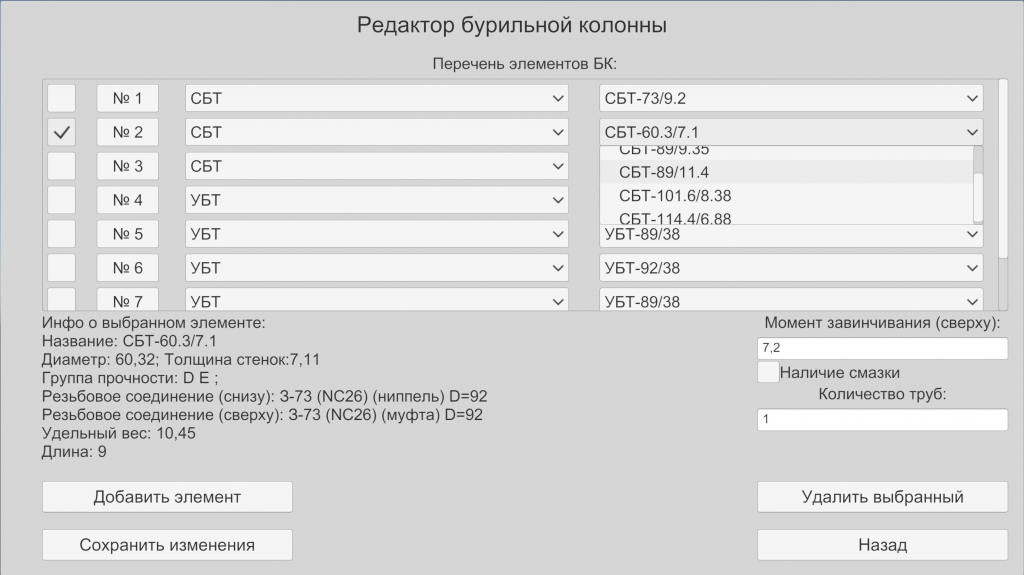

Рис. 4. Выбор конкретного элемента из базы данных оборудования.

На примере показан выбор буровой трубы. База данных элементов формируется заранее и может заполняться инструктором.

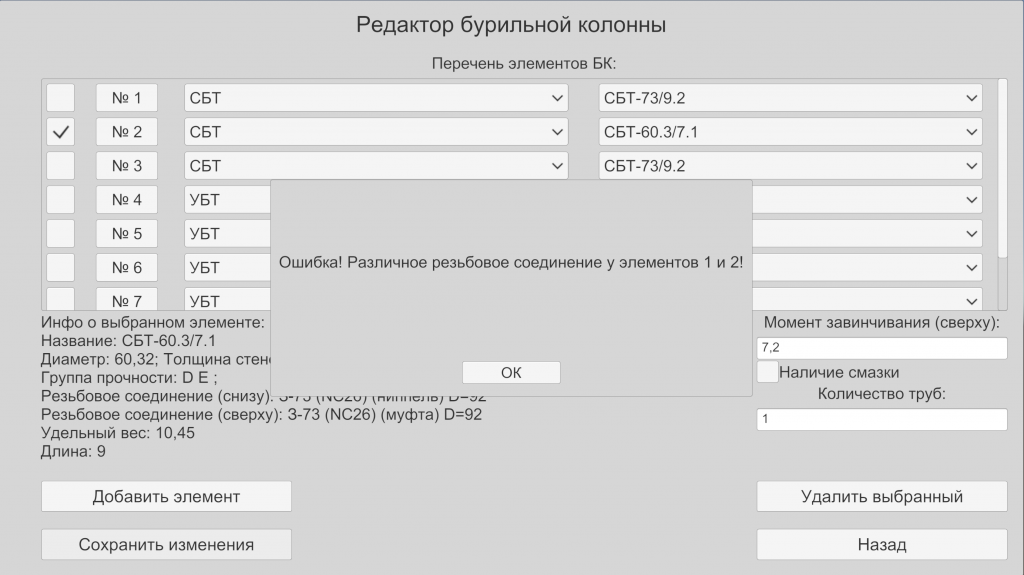

Рис. 5. Пример сообщений об ошибках при сохранении конфигурации.

Редактор выполняет автоматическую проверку совместимости элементов бурильной колонны (например, соответствие резьбовых соединений) и уведомляет пользователя о выявленных несоответствиях.

Реализация модуля позволяет формировать различные компоновки бурильной колонны и повышает реалистичность моделирования технологических процессов бурения в тренажёре «Кресло бурильщика».
