Наша команда завершает процесс создания тренажера установки подготовки нефти (УПН). Тренажер УПН – техническое средство профессиональной подготовки обучаемых, предназначенное для формирования и совершенствования у обучаемых профессиональных навыков и умений, необходимых им для управления материальным объектом путем многократного выполнения обучаемыми действий, свойственных управлению реальным объектом. Тренажер имеет три необходимые части: конструктивную (точную копию рабочего места оператора АСУТП и оператора в 3D); программную (адекватную модель оборудования и процессов); дидактическую (рабочее место инструктора с программой оценки и контроля действий оператора и прочих не менее важных сервисных программ). Тренажер будет использоваться как для систематического так и для предметного обучения, т.е. обеспечения усвоения определенной совокупности навыков, умений и процедур. Задачи тренажера — обеспечить соответствие усваиваемых материалов или навыков требованиям предстоящей работы, эффективность учебного процесса, а также добиться того, чтобы усвоенные при обучении стереотипы были успешно перенесены на условия реальной работы.
Сценарии тренажера
Тренажер предназначен для обучения и контроля знаний и навыков персонала УПН при возникновении следующих нештатных и аварийных ситуаций:
- Повышение давления на площадке узла подключения (УДР)
- Разгерметизация фланцевого соединения на запорной арматуре, разгерметизация трубопроводов, вследствие образования свища по сварному шву или «телу» трубопровода, на площадке узла подключения (УДР)
- Выброс нефти через факельные стволы высокого давления УФМС, в результате превышения уровня нефти в сепараторах и поступления нефти в газовые коллекторы.
- Разгерметизация сепаратора первой ступени сепарации с образованием розлива нефти, выброса газа с возгоранием (взрывом) и без возгорания.
- Разгерметизация сепаратора концевой ступени сепарации с образованием розлива нефти, выброса газа с возгоранием (взрывом) и без возгорания.
- Разгерметизация отстойника нефти поз. ОГ-1,2 с образованием розлива нефти, с ее возгоранием (взрывом) и без возгорания.
- Разгерметизация змеевиков путевого подогревателя нефти . Образование розлива нефти, выброса газа с возгоранием (взрывом) и без возгорания.
- Разгерметизация электродегидратора. Образование розлива нефти, выброса газа с возгоранием (взрывом)
- Разгерметизация сепараторов горячей ступени. Образование розлива нефти, выброса газа с возгоранием (взрывом) и без возгорания.
- Разгерметизация трубопровода подачи газа на МУППНГ от сепараторов. Выброс газа через фланцевые / сварные соединения трубопровода .
- Разгерметизация отстойников воды поз.ОВ-1,2. Образование розлива пластовой воды, нефтепродуктов с возгоранием (взрывом) и без возгорания.
- Нарушение герметичности стенки резервуара РВС – 3000 и РВС-5000 с выходом большого количества нефти с ее возгоранием и без возгорания. Горение нефти внутри резервуара.
- Разгерметизация приемного и нагнетательного трубопроводов, разгерметизация насоса внешнего транспорта Образование розлива нефти с ее возгоранием и без возгорания. Пожар в помещении
- Разгерметизация приемного и нагнетательного трубопроводов, разгерметизация насоса внутренней перекачки Образование розлива нефти с ее возгоранием и без возгорания. Пожар в помещении
- Разгерметизация фланцевого соединения запорной арматуры, образование свища на напорном трубопроводе внешнего транспорта в блок- боксе СИКН. Образование розлива нефти с ее возгоранием и без возгорания.
- Повреждение запорной арматуры, обратного клапана, разгерметизация фланцевого соединения, насосного агрегата. Интенсивное поступление пластовой воды в помещение насосной БКНС.
- Разгерметизация резервуара запаса воды для системы ППД РВС-1000 и РВС- 3000. Образование разлива воды и нефтепродуктов с их возгоранием и без возгорания.
- Перелив, разгерметизация автоцистерны на площадке налива/слива нефти с возгоранием (пожаром)
- Разгерметизация факельных сепараторов, газового сепаратора. Выброс газа, газового конденсата. Пожар, взрыв на площадке сепараторов.
- Разгерметизация факельных сепараторов , газового сепаратора. Выброс газа, газового конденсата. Пожар, взрыв на площадке сепараторов .
- Разгерметизация газового сепаратора. Выброс газа, газового конденсата. Пожар, взрыв на площадке.
Модули тренажера:
- Модуль редактора математических моделей
- Модуль редактора сценариев
- Модуль инструктора
- Модуль аналитики обучения (формирование и настройка отчетов)

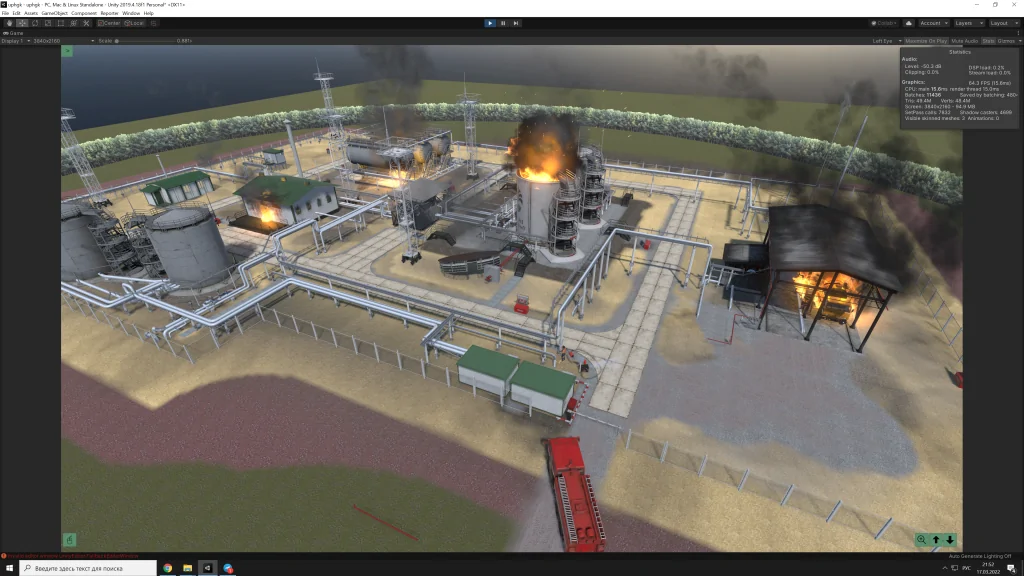

Были созданы 3D и математические модели следующих типов оборудования:
- Площадки узла подключения (УДР)
- Нефтегазовые сепараторы первой ступени
- Нефтегазовые сепараторы концевой ступени (КСУ)
- Газовые сепараторы (ГС)
- Отстойники обезвоживания нефти (ОГ)
- Путевые подогреватели нефти (ПП)
- Резервуары нефти РВС-3000 и РВС-5000
- Площадка резервуаров противопожарного запаса воды
- Факельный сепаратор высокого давления
- Факельный сепаратор низкого давления
- Совмещенная факельная установка
- Насосная внешней перекачки нефти
- Насосная станция пожаротушения НПС
- Насосная внутренней перекачки
- Ресивер азота
- Емкость подземная аварийная
- Емкость дренажная нефти
- Емкость подземная дренажная
- Емкость сбора конденсата
- Емкость дренажная химреагентов
- Система измерений качества газа
- Система измерений количества газа
- Система измерения количества газового конденсата
- Станция налива нефти
- Блочно-кустовая насосная станция БКНС
- Блок дозирования химических реагентов
- Резервуары РВС-3000 воды
- Насосная пресной воды
- Электродегидраторы
- Сепараторы горячей ступени сепарации и т.д.
Основные отличительные особенности данного тренажера:
- Кинематографическое качество VR (подробнее в разделе Технологии)
- Математическое моделирование физических процессов, точное соответствие АСУиТП (Подробнее)
- Возможность имитации аварий, происшествий на производстве
- Наблюдение изнутри изучаемого оборудования
- Возможность быстрого изменение параметров оборудования и среды
